Шлюзовые затворы для работы с абразивными материалами моделей «БАРЬЕР – ГЕРМЕТИК 4.6» и «БАРЬЕР – ГЕРМЕТИК 20»
Информация, облегчающая выбор шлюзового затвора
А. Общие сведения
Машиностроительное предприятие «ТЕХПРИБОР» проектирует, производит и реализует шлюзовые затворы моделей «БАРЬЕР - ГЕРМЕТИК 4.6» и «БАРЬЕР -ГЕРМЕТИК 20».
Конструктивные особенности шлюзового затвора «БАРЬЕР - ГЕРМЕТИК 4.6»: ротор из полиуретана, крышки корпуса с возможностью регулировки торцевого зазора, вынесенная подшипниковая опора, мотор- редуктор, заправленный синтетической смазкой.
Конструктивные особенности шлюзового затвора «БАРЬЕР - ГЕРМЕТИК 20»: сменные лопасти ротора из полиуретана, крышка корпуса с возможностью регулировки торцевого зазора, вынесенная подшипниковая опора, мотор- редуктор, заправленный синтетической смазкой.
Б. Приводная станция
Шлюзовые затворы моделей «БАРЬЕР - ГЕРМЕТИК 4.6» и «БАРЬЕР - ГЕРМЕТИК 20», изготавливаемые предприятием «ТЕХПРИБОР» оснащаются мотор - редукторами импортного производства, обеспечивающими продолжительную работу приводной станции (8-24) часа в сутки в режиме работы S 1 (ГОСТ 28-173). Основные характеристики используемых мотор - редукторов приведены в таблице №1.
Таблица № 1.
| Модель шлюзового затвора | «БАРЬЕР - ГЕРМЕТИК 4.6» | «БАРЬЕР - ГЕРМЕТИК 20» |
| Марка мотор - редуктора | XC-75 | XC-110 |
| Частота вращения, об/мин | 14 | 18 |
| Максимальный крутящий момент, Н*м | 255 | 454 |
| Мощность электродвигателя, кВт | 0.55 | 1.5 |
В. Производительность и ресурс
Производительность шлюзового затвора зависти от количества и объема ячеек, числа оборотов ротора, а также коэффициентом разрыхления материала (или коэффициентом наполнения ячеек). Чем меньше частота вращения ротора, тем выше его наполнение материалом.
Износ внутренней поверхности корпуса затвора в основном зависит от свойств перемещаемого материала и частоты вращения ротора. В шлюзовых затворах модели «БАРЬЕР - ГЕРМЕТИК» частоты вращения ротора составляет всего 14 об/мин, что обеспечивает длительный срок службы затвора доже при работе с высокоабразивными материалами.
Производительность шлюзовых затворов моделей «БАРЬЕР – ГЕРМЕТИК 4.6» и «БАРЬЕР – ГЕРМЕТИК 20» по цементу составляет 4.6 м3/ч и 20 м3/ч соответственно.
Г. Доступные конфигурации патрубков
Конфигурация разгрузочного и загрузочного патрубков, шлюзовых затворов моделей «БАРЬЕР - ГЕРМЕТИК 4.6» и «БАРЬЕР - ГЕРМЕТИК 20» может иметь как типовое исполнение (Рис.4), так и быть изменена по тех. заданию заказчика.
БАРЬЕР-ГЕРМЕТИК 4,6
БАРЬЕР-ГЕРМЕТИК 20
Рис.4

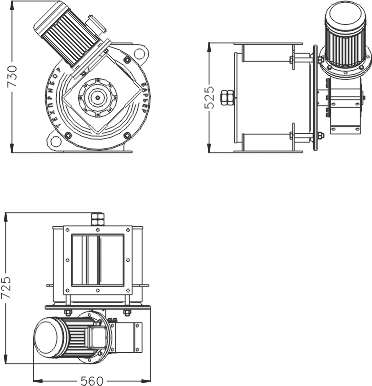

Д. Габаритные размеры
БАРЬЕР-ГЕРМЕТИК 4,6
БАРЬЕР-ГЕРМЕТИК 20
Е. Дополнительные возможности
Шлюзовые затворы, выпускаемые машиностроительным предприятием «ТЕХПРИБОР» по требованию заказчика могут оснащаться преобразователями частоты электрического тока, что позволяет использовать шлюзовые затворы моделей «БАРЬЕР - ГЕРМЕТИК 4.6» и «БАРЬЕР - ГЕРМЕТИК 20» в качестве объемных дозаторов сыпучих материалов.
