Автоматизированная компакт-линия сушки-измельчения древесных отходов «МИКРОКСИЛЕМА - ДМ» | Мельница для опилок, щепы по цене от 1 950 000 руб.| Завод «ТЕХПРИБОР» (Москва)

МИКРОКСИЛЕМА - ДМ

Автоматизированная компакт-линия сушки-измельчения древесных отходов «МИКРОКСИЛЕМА - ДМ» | Мельница для опилок, щепы

Автоматизированная компакт-линия сушки-измельчения «МИКРОКСИЛЕМА-ДМ» ТУ 3618-002-92992044-2012 предназначена для производства порошков, например, древесной муки ГОСТ 16361-87, из влажного растительного сырья в автоматическом режиме.

RUB

1 950 000 Руб. с НДС

Срок изготовления: 22 рабочих дня

Общие сведения

Автоматизированная компакт-линия сушки-измельчения «МИКРОКСИЛЕМА-ДМ» ТУ 3618-002-92992044-2012 предназначена для производства порошков, например, древесной муки ГОСТ 16361-87, из влажного растительного сырья в автоматическом режиме.

Автоматизированная компакт-линия «МИКРОКСИЛЕМА-ДМ» позволяет высушивать растительное сырье одновременно с его измельчением, без использования внешних источников тепла. Работа агрегата основана на многофакторном энергетическом воздействии - пульсации давления в локальных объемах камеры помола, обеспечивающих высокие показатели сдвиговых усилий, при относительном движении сред и фаз. Съем влаги с поверхности частиц растительного сырья происходит в результате ее механического удаления (стряхивания, центрифугирования, отжима) в сочетании с температурным разделением материаловоздушного потока, аналогично эффекту Ранка (по типу вихревой трубки Ранка). Подробно принцип работы комбинированной мельницы-нагревателя описан в статье «Технологическое оборудование комплексной переработки растительного сырья: «кинетическая» сушка и тонкий помол в комбинированной мельнице-нагревателе «С.А.М.П.О 2012».

Технические характеристики

*
 В зависимости от заданной тонкости помола и физико-механических свойств сырья. Требуется уточнение
ПараметрыЗначения
Габаритные размеры (L×B×H), мм 5370×2170×3160
Масса, кг 1600
Крупность питания не более, мм 20
Влажность сырья не более, % 30
Влажность, продукта помола, % < 5*
Объем расходного бункера, м3 0.3
Производительность, м3 0.05-2*
Напряжение электросети, В 380
Установленная мощность, кВт 38.8

Автоматизированная компакт-линия сушки-измельчения растительного сырья «МИКРОКСИЛЕМА - ДМ» .Эксплуатационная документация. Руководство по эксплуатации. Паспорт.

Руководство по эксплуатации Блока Автоматического Управления режимами работы линии сушки-измельчения «МИКРОКСИЛЕМА - ДМ» - БАУ «МИКРОН» ДМ

Устройство

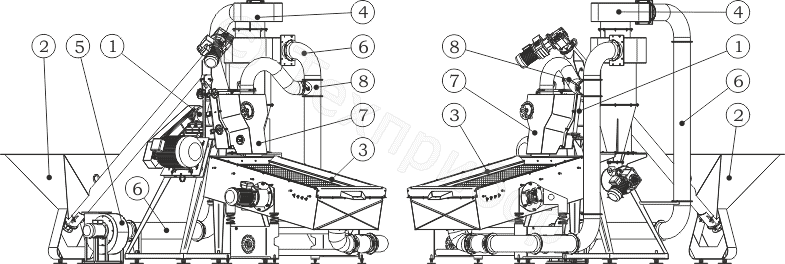

Автоматизированная компакт-линия сушки-измельчения «МИКРОКСИЛЕМА-ДМ» (Рис.1) состоит из следующих элементов:

Рис.1

  1. Комбинированная мельница - нагреватель «С.А.М.П.О. 2012»: встроенное устройство классификации получаемых порошков, распашная дверь для быстрого доступа к камере помола, возможность регулировки по высоте;
  2. Винтовой конвейер - питатель «ВК-160»: мотор-редуктор-вариатор, вынесенные подшипниковые опоры, расходный бункер объемом 0.3 м3, регулировка по высоте;
  3. Вибрационный грохот «ВГО-800/1700»: возможность изменения угла наклона сита, зонт-укрытие для удаления пыли, устройство натяжения сита;
  4. Циклон «ЦРФ-5»: высокая эффективность улавливания, большая стойкость к абразивному износу;
  5. Пылевой вентилятор «ВР-140-40»: взрывозащищенное исполнение, возможность работы при больших концентрациях материала (до 1 кг/м3);
  6. Воздуховоды: оцинкованный металл - 1.25 мм, низкое сопротивление движению материала;
  7. Загрузочный коллектор: установлена магнитная решетка (железоотделитель) и регулируемая воздушная заслонка;
  8. Воздушный коллектор с дисковым затвором: возможность регулирования степени разряжение воздуха под сеткой вибрационного грохота и зонтом-укрытием;
  9. Пульт управления (на Рис.1 не показан): Индекс IP-31, блок автоматического управления БАУ «МИКРОН», контроль нагрузки и последовательности запуска / остановки компакт - линии.

Оригинальная автоматизированная компакт-линия сушки-измельчения «МИКРОКСИЛЕМА-ДМ» на базе комбинированной мельницы-нагревателя «С.А.М.П.О. 2012» является отечественной разработкой, ее конструкция защищена патентами РФ № 2411082, № 110661, № 109420, № 80773. Оборудование сертифицировано на соответствие техническому регламенту о безопасности машин и оборудования (Постановление Правительства РФ от 15.09.2009 г. N753).

Конкурентные преимущества

По совокупности технико-экономических показателей, учитываемых при оценке эффективности агрегатов сушки и тонкого помола растительного сырья, автоматизированная компакт-линия «МИКРОКСИЛЕМА-ДМ» превосходит большинство своих функциональных аналогов, как в части тонкости получаемых порошков, так и себестоимости их производства. Краткий перечень основных преимуществ автоматизированной компакт - линии «МИКРОКСИЛЕМА-ДМ» позволяет убедиться в этом:

  • Большая размольная мощность. Степень измельчения > 200 (ДС). От 20 мм до 100 мкм в одну стадию;
  • Сушка растительного сырья без сжигания топлива. Уменьшение влажности с 30 до < 5% за один «проход» через камеру помола;
  • Блок автоматического управления (БАУ «МИКРОН»). БАУ «МИКРОН» обеспечивает: последовательную запуск и остановку агрегатов компакт - линии, потоковую регулировку количества загружаемого сырья в зависимости от нагрузки главного двигателя. Всю самую ответственную работу делает автоматика;
  • Энергоэффективность. Расход энергии на получение сухих порошков с размерами частиц ≤ 100 мкм в 3- 4 раза ниже, чем при использовании оборудования других типов;
  • Универсальность, широкий диапазон регулировок. Возможно использования как в научных целях для получения порошков сверхтонкого помола, так и в качестве промышленной установки сушки-измельчения растительного сырья;
  • Низкие капитальные затраты при организации производства. Автоматизированная компакт - линия заменяет теплогенератор, сушильный барабан, ситовеечную машину, молотковую дробилку, дефибратор, рафинатор или размалывающую машину другого типа;
  • Компактные размеры. Занимаемая площадь всего 12 м2;
  • Попробовать, прежде чем покупать! Постоянно действующая программа бесплатных пробных помолов позволяет оценить возможности компакт-линии еще до ее приобретения.

Наша программа помощи клиенту: «попробуй, прежде чем покупать»

Высокая универсальность автоматизированной компакт-линии сушки-измельчения «МИКРОКСИЛЕМА-ДМ» позволяет эффективно перерабатывать самые различные виды влажного растительного сырья, однако, каждый материал имеет свои особенности, которые необходимо учитывать при организации производства.

Для того чтобы наши потенциальные Заказчики могли оценить возможности оборудования, выпускаемого заводом «ТЕХПРИБОР», мы установили автоматизированную компакт-линию сушки-измельчения «МИКРОКСИЛЕМА-ДМ» в одном из цехов нашего предприятия для проведения бесплатных пробных помолов.

На основании нашего опыта в области разработки и производства технологического оборудования мы поможем не только выбрать наиболее эффективную схему сушки- измельчения конкретного материала, но и оценить соответствие получаемых порошков требованиям нормативной документации.

Автоматизированная компакт-линия «МИКРОКСИЛЕМА - ДМ» — микронный помол и сушка без топлива!

Патенты и сертификаты

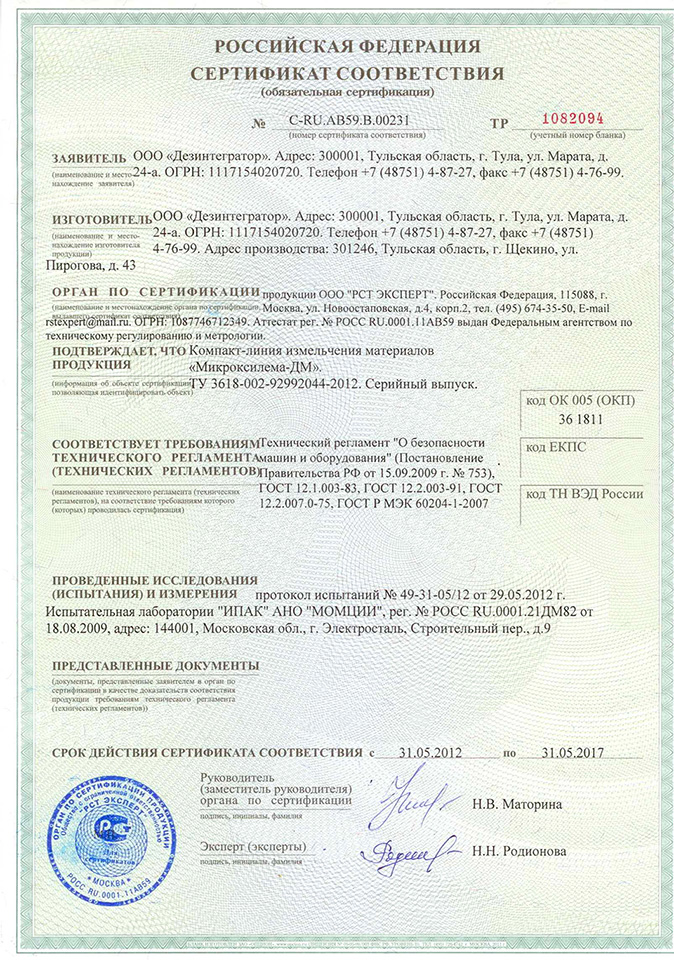

Оборудование сертифицировано на соответствие техническому регламенту о безопасности машин и оборудования (Постановление Правительства РФ от 15.09.2009 г. N 753).

Уникальные конструкторские решения, использованные при создании компакт-линии сушки-измельчения «МИКРОКСИЛЕМА - ДМ», защищены патентами РФ на полезную модель № 110661, №109420 и патентом РФ на изобретение № 2411082.
