Установка приготовления и подачи активирующего состава - МПА 700

Общие сведения

Установка МПА 700, выпускаемая машиностроительным предприятием «ТЕХПРИБОР», предназначена для приготовления и дозированной подачи расплава активирующих веществ в линиях по производству активированного минерального порошка ГОСТ Р52129-2003.

Основными преимуществами установки МПА 700 перед оборудованием аналогичного назначения являются: компактное размещение узлов и агрегатов на единой раме, возможность бесступенчатой регулировки подачи расплава, электрический подогрев насосного агрегата и запорно-регулирующей арматуры, низкий уровень энергопотребления, небольшие габаритные размеры, хорошая «встраиваемость» в существующие технологические линии.

Впечатляющие технико-эксплуатационные характеристики установки МПА 700 достигнуты, главным образом, за счет разработки и внедрения оригинальной технологической схемы, когда приготовление активирующего состава и его дозированная подача выполняются единым насосным агрегатом с электроподогревом. Замена жидкого или газообразного теплоносителя электрическим подогревом позволила отказаться от использования дополнительной емкости нагрева теплоносителя, циркуляционного насоса, подводящих трубопроводов и т.д.

Прогрессивная конструкция узла смешивания и подачи активирующего состава, встроенная система электроподогрева, электронный блок поддержания заданной температуры делают установку МПА 700 по-настоящему универсальной, не зависимой от внешних источников тепла.

Устройство, принцип действия, технические характеристики

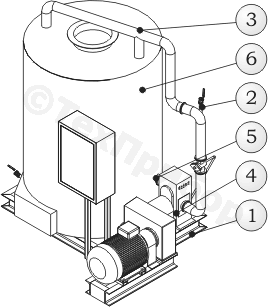

Установка МПА 700 (Рис.1) поставляется заказчику в собранном виде на раме (1). Для запуска в работу необходимо установить МПА 700 как можно ближе к загрузочному устройству мельницы и подсоединить к пробковому крану Ду-20 (2) трубу подачи расплава в камеру помола.

Подготовка активирующего состава связана с его разогревом, перемешиванием и поддержанием в жидком состоянии по всей длине трубопровода. Для разогрева состава в установке МПА 700 используется двустенный электрический битумоварочный котел объемом 2000 литров (3). В котел последовательно загружаются компоненты активирующего состава, битум и ПАВ. Ориентировочное соотношение компонентов битум / ПАВ от 1:1 до 1:3.

При расходе активирующего состава 1-2% от массы минерального порошка, одной загрузки установки МПА 700 битумом и ПАВом достаточно для производства от 100 до 200 тонн активированного минерального порошка. Иными словами, установка МПА 700 может быть агрегатирована с шаровой или молотковой мельницей производительностью до 25т/ч включительно.

Приготовление активирующего состава осуществляется путем интенсивного перемешивания компонентов. Для создания циркуляции расплава в емкости битумоварочного котла (3) используется насосный агрегат с электрообогреваемым корпусом (4). Забор расплава производится из патрубка Ду 50 (5), расположенного в нижней части котла. Возврат расплава в емкость котла - через верхний патрубок (6). После приготовления активирующего состава насосный агрегат (4) переводится в режим дозированной подачи.

Рис.1

Технические характеристики

* Возможно изготовление комплекса с другими характеристиками

Комплексная поддержка до и после продажи оборудования

Разработанная машиностроительным предприятием «ТЕХПРИБОР», не имеющая аналогов на Российском рынке, установка приготовления и подачи активирующего состава может быть агрегатирована с большинством типов мельниц, используемых в производстве минерального порошка. Установка МПА 700 полностью отвечает современной концепции создания энергоэффективного оборудования, позволяющего с минимальными затратами в самые короткие сроки модернизировать существующие помольные мощности для выпуска активированного минерального порошка.

Являясь разработчиком и производителем технологического оборудования для работы с порошкообразными материалами, МП «ТЕХПРИБОР» способно не только предлагать заказчику стандартные решения, но также разрабатывать и изготавливать оригинальное оборудование, полностью соответствующее производственно-технологическим требованиям конкретного производства.

Принципы сотрудничества с заказчиками, основанные на индивидуальном подходе в решении самых сложных производственных задач, неизменно дают свои положительные результаты, укрепляя репутацию МП «ТЕХПРИБОР» как надежного делового партнера, способного не только предложить, но и воплотить в жизнь самые смелые проекты.
