Роторная дробилка «ВЕЙДЕР-3000»
Общие сведения
Роторная дробилка модели «ВЕЙДЕР-3000» относится к измельчительным агрегатам ударного действия и предназначена для среднего и мелкого дробления каменных материалов с пределом прочности до 600 кгс/см2.
К несомненным достоинствам дробилок данного типа следует отнести большую производительность и высокую степень измельчения, что позволяет одновременно выполнять дробление первой и второй ступени.
Использование роторной дробилки «ВЕЙДЕР-3000» делает возможным упрощение технологической схемы получения фракционированных материалов самого различного происхождения, позволяет сократить капитальные затраты, связанные с ее установкой, уменьшить количество обслуживающего персонала.
Помимо непосредственного измельчения, роторная дробилка «ВЕЙДЕР-3000» также может использоваться в качестве динамического гранулятора. При этом обогащение каменных пород по форме и прочности происходит за счет разрушения слабых включений и повышения структурной прочности целевого продукта.
По мнению специалистов, именно агрегаты динамического дробления, к которым относятся роторные и молотковые дробилки, наиболее эффективны в работах по улучшению формы отдельных зерен фракционированных материалов. В этом случае высокая технологическая ценность продукта дробления достигается при меньших удельных затратах. В частности, хорошо известно, что повышенное содержание зерен лещадной формы снижает плотность и ухудшает удобноукладываемость асфальтобетонной смеси. Механическая прочность лещадных зерен значительно меньше, чем у кубовидного щебня. Использование роторной дробилки «ВЕЙДЕР-3000» позволяет выпускать большие объемы материалов наивысшего качества уже в первую стадию дробления.
Область применения дробилок различных типов
| Дробилки | Дробление | Прочность материала | ||||
| Крупное | Среднее | Мелкое | Низкая | Средняя | Высокая | |
| Конусные | + | + | + | - | + | + |
| Роторные | - | + | + | + | + | + |
| Молотковые | - | + | + | + | + | - |
Устройство, технические характеристики, принцип действия

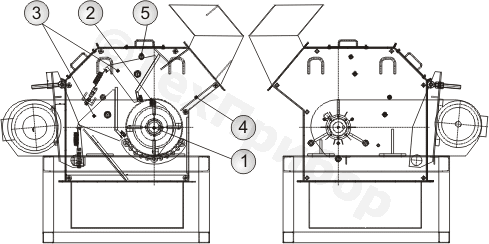

Роторная дробилка «ВЕЙДЕР-3000» имеет простую, но вместе с тем, очень рациональную конструкцию (Рис. 1). Рабочими органами дробилки является массивный ротор (1) с жестко закрепленными на нем дробящими ножами (2). Разрушение материала происходит в результате его контакта с быстродвижущимися ножами ротора и ударов о неподвижную преграду — отражательную пластину (3). Особенностью дробилки данной модели является уникальная комбинация высокой скорости движения ударных элементов ротора, оригинальной формы камеры дробления и функциональной простоты основных операций по техническому обслуживанию и регулировке.
Материал, подлежащий измельчению, поступает в камеру дробления (Рис. 2), образованную лобовой броней (4) и отражательными пластинами, с установленными на них дробящими ножами. Фракционный состав продукта дробления регулируется за счет изменения зазора между отражательными пластинами и дробящими ножами ротора. Регулировка зазоров производится эксцентриковым валом (5).
Защита от поломок элементов дробления обеспечивается системой выгрузки недробимых включений, которая автоматически выводит предметы, которые не могут быть измельчены. Отражательные пластины под действием пружин, после удаления препятствия, немедленно возвращаются в исходное положение. Таким образом, в случае попадания в камеру дробления посторонних включений, отбойные пластины с отражательными элементами автоматически возвращаются к выбранным настройкам режимов дробления.
Для упрощения процедуры проведения регламентных работ корпус дробилки выполнен разборным, а органы регулировки расположены в легко доступных местах, что облегчает обслуживание агрегата, замену бронефутеровки, дробящих ножей и т.д.
Рис.1
Рис.2
Технические характеристики роторной дробилки «ВЕЙДЕР - 3000»
| Наименование показателей | Ед. изм. | Значения показателей |
| Габаритные размеры (LxBxH) | мм | 1850х1240х1450* |
| Масса без электродвигателя | кг | 750 |
| Установленная мощность | кВт | 15 |
| Кол-во оборотов ротора | об/мин | 1500 |
| Кол-во ножей | шт | 6 |
| Зазор между ротором и отбойными пластинами | мм | 5-25 |
| Максимальный размер кусков загружаемого материала | мм | 130 |
| Производительность | т/ч | 5 |
* возможна поставка в трехтонном контейнере
Высокая производительность, возможность получения фракционированных материалов кубовидной формы, малая энергонагруженность и отсутствие необходимости в устройстве массивного фундамента, позволяет использовать роторную дробилку «ВЕЙДЕР-3000» как высокоэффективный агрегат первичного или вторичного дробления твердых материалов самого разного происхождения.
Дробление осадочных и метаморфических горных пород, строительного мусора и отходов производства, грануляция и обогащение, подготовка питания мельниц и дезинтеграторов, все это далеко не полный перечень вариантов использования роторной дробилки «ВЕЙДЕР-3000».
Оборудование сертифицировано в системе ГОСТ Р Госстандарта России.
