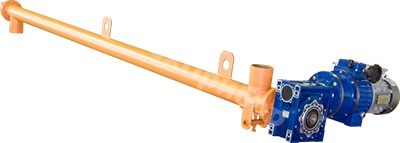

Общие сведения
Шнековые питатели регулируемой производительности «ВК-102МВ» предназначены для подачи сыпучих материалов в виде потоков с заданным расходом (непрерывная подача) или парциональных потоков (периодическая подача) на предприятиях строительной отрасли, горнорудной и химической промышленности.
Основной отличительной особенностью шнековых питателей «ВК-102МВ» от своих функциональных аналогов являются:
- Широкий диапазон регулировок. Высокая надежность. Простой алгоритм изменения производительности;
- Оригинальная конструкция узла уплотнения вала, обеспечивающая долгую работу оборудования даже с высоко абразивными материалами;
- Моноблочный мотор-вариатор от ведущего мирового производителя обеспечивает высокий крутящий момент на всех режимах подачи.
Конкурентные преимущества
Конструкция шнекового питателя регулируемой производительности «ВК-102МВ» содержит минимальное количество деталей. За этой кажущейся простотой стоит многолетний опыт конструирования и серийного производства винтового транспорта, каждый элемент которого продуман до мелочей и работает на повышение эффективности оборудования, упрощение его технического обслуживания, снижение стоимости эксплуатации.

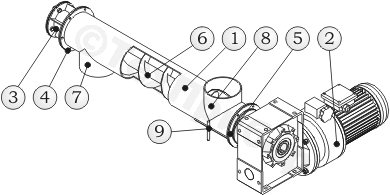

Шнековый питатель регулируемой производительности «ВК-102МВ» (Рис.1) состоит из герметичного корпуса (1), мотор - вариатора (2), подшипникового узла (3), уплотнительных устройств (4,5), подающего винта (6), загрузочного и разгрузочного патрубков с присоединительными фланцами (7,8), инспекционного люка (9).
Рис.1
При создании шнекового питателя регулируемой производительности «ВК-102МВ» конструкторским отделом предприятия «ТЕХПРИБОР» был использован целый ряд оригинальных технических решений, направленных на улучшение эксплуатационных свойств оборудования. Краткий перечень основных конкурентных преимуществ шнекового питателя позволяет убедиться в этом.
Прогрессивная технология навивки спирали
Подающий винт является, пожалуй, наиболее ответственным элементом шнекового питателя. Находясь в постоянном контакте с перемещаемым материалом, подающий винт воспринимает значительные осевые и радиальные нагрузки, поэтому в шнековом питателе «ВК-102МВ» используется вал увеличенного диаметра, а в каждой подшипниковой опоре установлено по два подшипника. Для улучшения эксплуатационных характеристик шнековых питателей регулируемой производительности конструкторским отделом предприятия «ТЕХПРИБОР» была разработана оригинальная технология навивки полосы на разъемную оправку, что позволило изготавливать подающие винты с минимальными отклонениями от заданных размеров.
Вынесенные подшипниковые опоры - залог уверенной работы без поломок и простоев
Не секрет, что некоторые производители шнековых питателей в погоне за снижением себестоимости производства используют узлы, в которых подшипники и уплотнительные элементы находятся в едином корпусе. Достигаемые таким образом снижение массы и габаритов подшипникового узла на практике оборачиваются периодическими поломками, вызванными попаданием перемещаемого материала в подшипники. Опорные узлы, конструкция которых не обеспечивает возможность визуального контроля состояния уплотнительных элементов, в условиях реального производства являются по сути «минами» замедленного действия, способными остановить работу всей технологической цепочки.
Специалисты предприятия «ТЕХПРИБОР» понимая, что время, потерянное при авральных ремонтах, замене подшипников, уплотнительных элементов и ожидании поставки сменных деталей - это время, потерянное в производстве, использовали оригинальную схему вынесенных подшипниковых опор.
В случае, когда герметичность уплотнительного элемента по какой-либо причине нарушена, транспортируемый материал свободно высыпается из корпуса, а не попадает в подшипники. Повышенное пыление или скопление материала при работе шнека может быть легко обнаружено даже при поверхностном осмотре оборудования, а своевременная замена уплотнительного элемента позволит избежать серьезной поломки. Таким образом, достаточно простое техническое решение, делающее возможным визуальный контроль состояния уплотнения, уменьшает время простоя оборудования, экономя и деньги, и силы.
Подбор шнекового питателя
A. Геометрические размеры и производительность

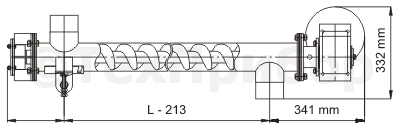

Предприятие «ТЕХПРИБОР» проектирует, производит и реализует шнековые питатели регулируемой производительности «ВК-102МВ» (D корпуса = 102 мм, d винта = 92 мм, h спирали = 80 мм) длиной до 3000 мм (Рис. 2).
Шнековый питатель ВК-102МВ (Максимальная длина (L)-3м)
Dкорпуса = 102 mm, dвинта = 92 mm, hвинта = 80
Рис.2
Производительность винтового питателя определяется геометрическими размерами подающего винта, скоростью его вращения, степенью заполнения корпуса и коэффициентом внутреннего трения материала. Изменение производительности шнекового питателя «ВК-102МВ» происходит за счет бесступенчатого регулирования частоты вращения подающего винта (шнека). Мотор-вариатор, используемый в качестве привода подающего винта, позволяет изменять частоту его вращения в широком диапазоне.
Ориентировочная производительность шнекового питателя «ВК-102МВ» в зависимости от частоты вращения подающего винта (шнека) приведена в Таблице №1.
|
|
| Частота вращения, об/мин | Производительность, м3/ч* |
|---|---|
| 6.3 | 0,055 |
| 12.6 | 0,110 |
| 25.2 | 0,230 |
| 33.3 | 0,300 |
Б. Приводная станция с мотор - вариатором
Шнековые питатели регулируемой производительности «ВК-102МВ», изготавливаемые предприятием «ТЕХПРИБОР», оснащаются планетарно фрикционными мотор-вариаторами MKF10, позволяющими регулировать обороты выходного вала в заданном диапазоне. Надежность и неприхотливость мотор-вариаторов модели MKF10 позволяет эксплуатировать шнековые питатели «ВК-102МВ» при температуре окружающей среды от -15 до +40°С.
| Наименование параметров | Значение параметров |
|---|---|
| Модель мотор - вариатора | MKF10 |
| Частота вращения, об/мин | 6.3-33.3 |
| Крутящий момент, Н*м | 707-202 |
| Установленная мощность, кВт | 1.1 |
| Масса приводной станции, кг | 69 |
В. Дополнительные возможности
Шнековые питатели регулируемой производительности «ВК-102МВ» по требованию заказчика могут оснащаться пускозащитной электроаппаратурой и реле времени, что позволяет использовать данное оборудование в качестве раздаточных машин в технологических линиях по упаковке сыпучих материалов или как загрузочные машины для смесителей периодического действия.
Г. Пример обозначения
Шнековые питатели регулируемой производительности «ВК-102МВ» производства завода «ТЕХПРИБОР» имеют следующие обозначения:
Д. Расчет стоимости

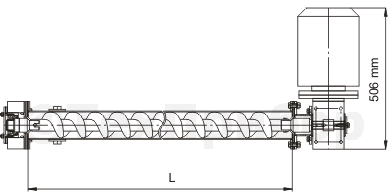

Для определения стоимости шнекового питателя регулируемой производительности «ВК-102МВ» нужно сложить стоимость приводной станции и необходимое количество погонных метров конвейера (Рис.3). Цены на данные позиции вы можете найти в прайс-листе.
Рис.3
Е. Консультация и техподдержка
Для уточнения, имеется ли на складе готовой продукции выбранное оборудование либо определения сроков его изготовления, пожалуйста, свяжитесь с нашими консультантами.
Для получения более подробной информации о технических характеристиках шнекового питателя регулируемой производительности «ВК-102МВ», а также для заказа нестандартного оборудования, пожалуйста, свяжитесь с нашими техническими специалистами по телефонам:
