Комплекс воздушной классификации «ДИНАСЕЛЕКТОР-8000М» (Рис.1) работает следующим образом: сырье из расходного бункера (не входит в комплект поставки изделия) поступает в конвейер-питатель (5) и далее в камеру разделения. При входе в камеру разделения частицы сырья подхватываются восходящим воздушным потоком, направленным от пылевого вентилятора наддува к воздушно-центробежному классификатору. Проходя через решетку направляющего аппарата (7) поток, состоящий из твердых частиц и несущего их воздуха (далее материаловоздушный поток), изменяет направление движения - «закручивается», что создает условия необходимые для инерционного разделения частиц согласно их массе. В момент изменения траектории движения на частицы начинает действовать центробежная сила, направленная радиально к периферии зоны разделения. «Крупка», состоящая из частиц с большей массой, движется вдоль внутренней стороны стенки «улитки» верхней части корпуса (1) изделия. В зависимости от установленного зазора между заслонкой-«байпасом» (9) и стенкой «улитки», часть потока «крупки» направляется в вихревую зону разделения непосредственно к делительному ротору, самые же крупные частицы сбрасывается в обход лотка-завихрителя (8) и далее в камеру разделения, откуда выводятся винтовым конвейером (3).
Пройдя инерционную зону разделения материаловоздушный поток, освобожденный от наиболее крупных частиц, поступает в вихревую зону разделения, где происходит его окончательная классификация. Частицы, размеры которых меньше границы разделения, проходят делительный ротор классификатора и по транспортному воздуховоду (16) поступают в циклон-разгрузитель (14), оседают в его конической части, откуда выводятся шлюзовым затвором (15). Очищенный в циклоне-разгрузителе воздух по возвратному воздуховоду (17) направляется на вход пылевого вентилятора наддува (10) и далее в корпус изделия.
Более крупные частицы, размеры которых превышают установленную границу разделения, отбрасываются делительным ротором, ударяются о лопатки направляющего аппарата (7) теряют свою скорость и по лотку-завихрителю (8) ссыпаются в камеру разделения, откуда выводятся винтовым конвейером (3). В зависимости от положения лотка-завихрителя (8) «крупка», как правило, еще содержащая некоторое количество тонких частиц, может быть снова направлена к делительному ротору в вихревую зону разделения на дополнительную «перечистку».
Для предотвращения переполнения камеры разделения сырьем или «крупкой» на корпусе (1) изделия установлен датчик верхнего уровня (13). В случае переполнения камеры разделения, например из-за высокой влажности материала, происходит срабатывание датчика верхнего уровня (13) и автоматическая остановка винтового конвейера-питателя (5).
В изделии использована частично замкнутая схема движения воздушных потоков: оборотный воздух, пройдя через систему полостей и воздуховодов, возвращается на вход пылевого вентилятора (10). Таким образом, объем циркулирующего в системе воздуха теоретически должен оставаться постоянным. Однако в процессе работы изделия за счет разряжения в корпусе (1) происходит засасывание дополнительного объема воздуха, который необходимо удалять из системы. Для сброса «лишнего» воздуха служит патрубок (11) с фланцем, который необходимо соединить с аспирационной установкой, оснащенной рукавным фильтром достаточной производительности (рукавный фильтр не входит в стандартный комплект поставки изделия).
Количество воздуха, которое необходимо удалить из системы, напрямую зависит от того как организована подача сырья в винтовой конвейер-питатель (5), т.к. основной объем «лишнего» воздуха поступает в корпус (1) изделия через винтовой конвейер-питатель. Если винтовой конвейер-питатель герметично соединен с расходным бункером, а столб сырья над патрубком больше 500 мм, количество поступающего в систему воздуха минимально. И напротив, если сырье подается в патрубок винтового конвейера-питателя вручную, количество поступающего в систему воздуха максимально. В среднем объем сбрасываемого через патрубок (11) воздуха не превышает 30% от общего оборота, который составляет 6*103 м3/час.

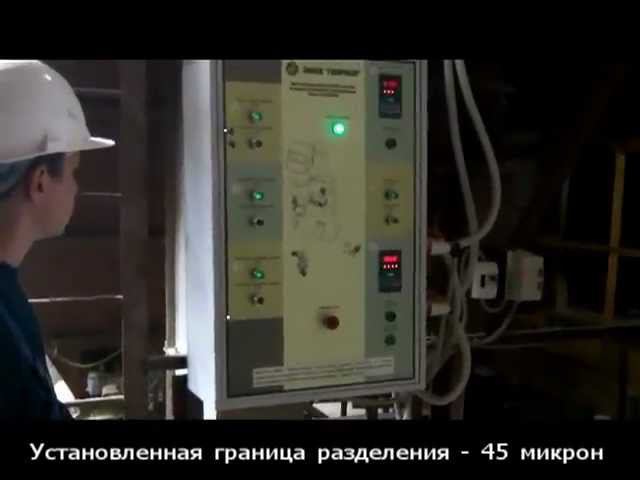

Управление работой электрокомпонентов изделия осуществляется с выносного электрического пульта.

Рис. 1
