Общие сведения
Дозатор «ДОМ-25-3» предназначен для фасовки плохо сыпучих продуктов (древесной муки, комбикорма, крахмала) с производительностью до 3 мешков в минуту в открытые мешки массой от 10 до 25 кг.
Дозатор «ДОМ-25-3» относиться к группе весовых дозаторов, в которых доза формируется непосредственно в таре – открытом мешке.
Главными отличительными особенностями весового дозатора «ДОМ-25-3» являются: интегрированная конвейерная система подачи продукта в оперативный бункер, каскад ворошителей, служащих для предотвращения слеживания плохо сыпучего продукта на всем его пути, от загрузки дозатора до выгрузки в мешок, колесное шасси, чтобы дозатор было удобнее перемещать по цеху.
Дозатор «ДОМ-25-3» оптимален для использования в линиях по производству древесной муки.
Технические характеристики
| Параметры | Значения |
|---|---|
|
|
| Максимальная производительность, мешков/мин | 3* |
| Наибольший предел дозирования (НПД), кг | 25 |
| Наименьший предел дозирования (НмПД), кг | 10 |
| Класс точности по ГОСТ 10223 | 4 |
| Диаметр мешкоприемного патрубка, мм | 300 |
| Влажность продукта,%, не более | 0.5 |
| Электрическое питание: напряжение В, частота, Гц | 380,50 |
| Установленная мощность, кВт | 2 |
| Давление сжатого воздуха, МПа | 0.6-0.8 |
| Расход сжатого воздуха, н.л/мин, не более | 6 |
| Максимальное давление сжатого воздуха, МПа | 0.95 |
| Класс качества воздуха по ГОСТ 17433-80 | 10 |
| Степень защиты пульта управления, IP | 31 |
| Габаритные размеры, (L×B×H), мм | 2817×1452×3383 |
| Масса, кг | 350 |
Устройство

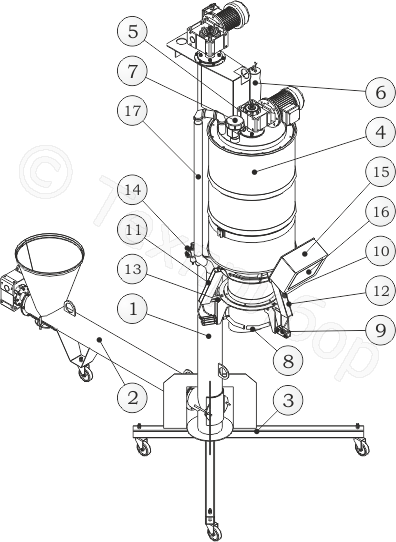

Рис.1

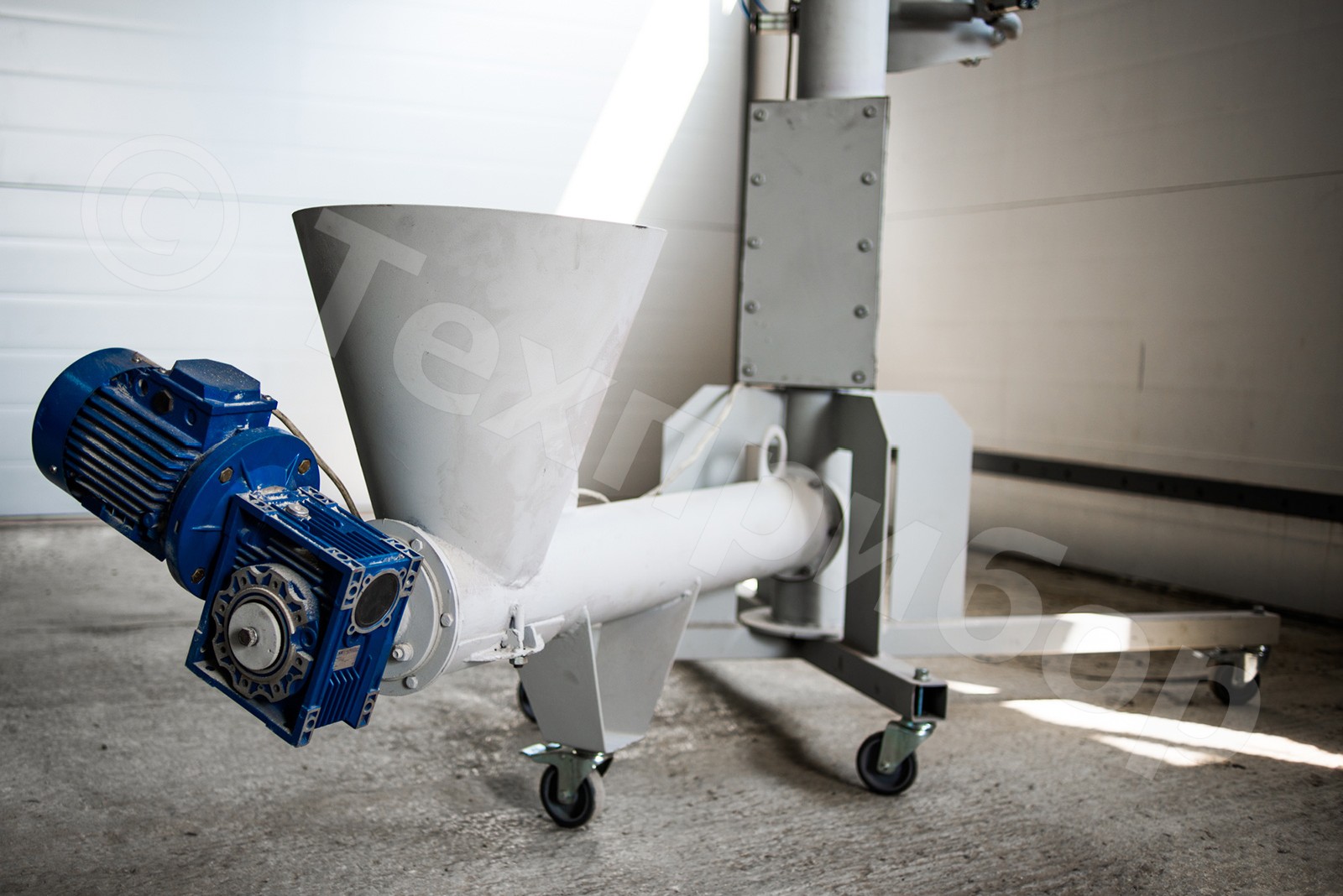

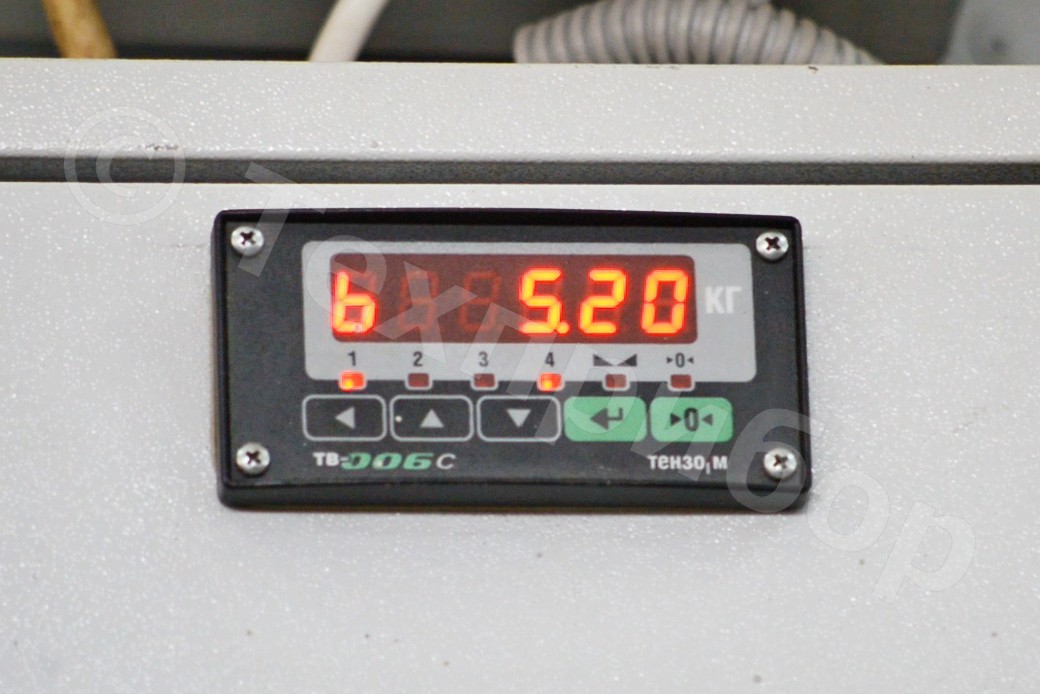

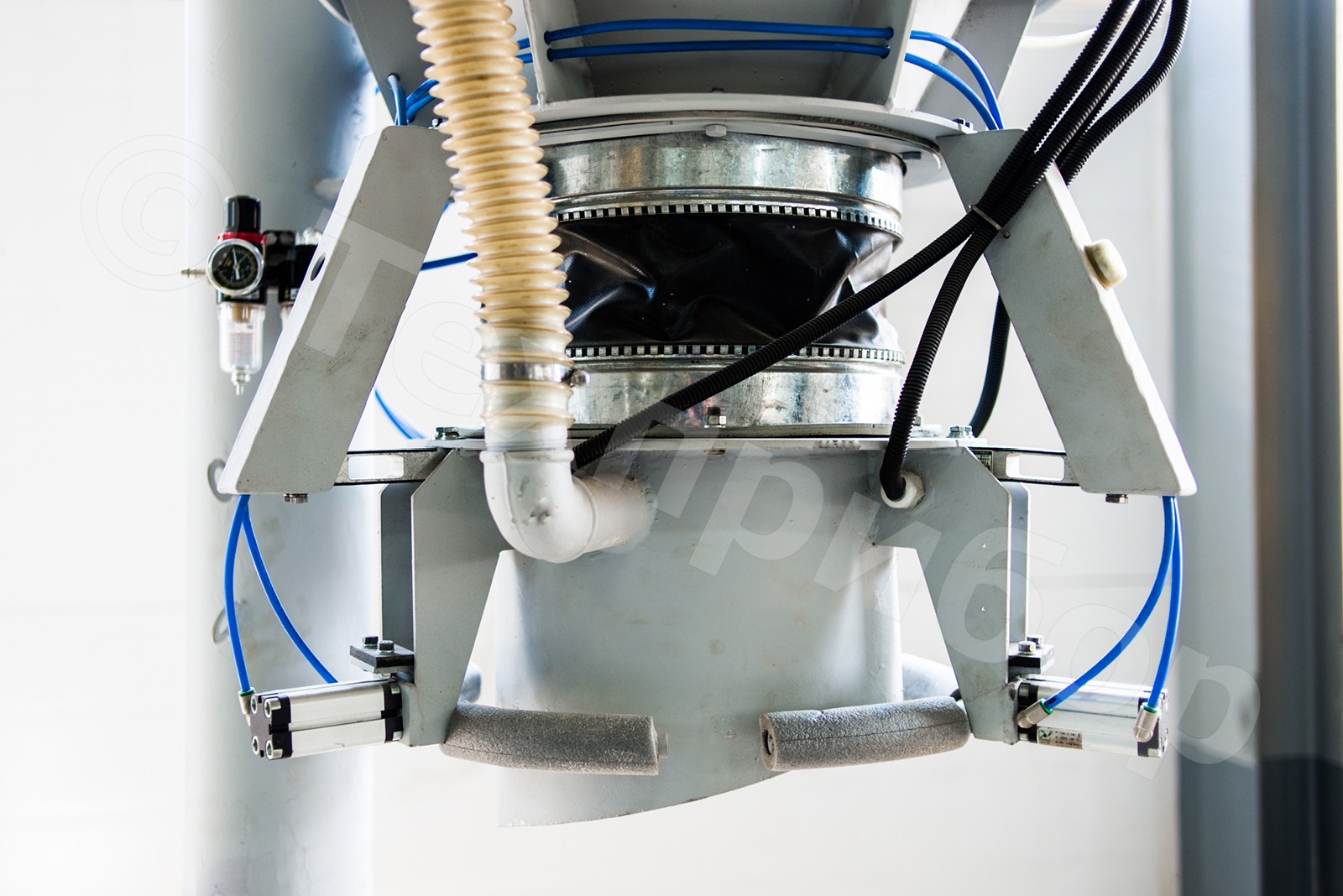

Дозатор «ДОМ-25-3» (Рис.1) состоит из: вертикального винтового конвейера (поз.1), горизонтального винтового конвейера с патрубком загрузки (поз.2), установленных на раме (поз.3). К вертикальному винтовому конвейеру (поз.1) присоединен оперативный бункер (поз.4), внутри которого находится ворошитель, который приводится во вращение мотор-редуктором (поз.5). В верхней части оперативного бункера (поз.4) расположены: фильтр-рукав (поз.6) и датчик верхнего уровня (поз.7). В нижней части оперативного бункера (поз.4) находится зажимное устройство мешкоприемного патрубка (поз.8) с пневмоцилиндрами (поз.9), а так же кронштейны (поз.12) крепления тензодатчиков (поз.13). На одном из кронштейнов (поз.12) расположена кнопка «ДОЗА» включения цикла дозирования (поз.10), на другом пневмораспределитель (поз.11), управляющий работой пневмоцилиндров (поз.9). На цилиндрической части оперативного бункера (поз.4) установлен электрический пульт управления (поз. 15) с весоизмерительным преобразователем (поз.16). Блок подготовки воздуха (поз.14), состоящий из фильтр-регулятора давления, манометра, маслораспылителя, установлен на корпусе вертикального винтового конвейера (поз.1). Для сброса, вытесняемого при загрузке продукта в мешок воздуха, мешкоприемный патрубок (поз.8) соединен гибким рукавом (поз. 17) с верхней частью оперативного бункера (поз.4).
Порядок работы
Для начала фасовки оператор одевает мешок на мешкоприемный патрубок и поворачивает тумблер пневмораспределителя. Зажимное устройство мешкоприемного патрубка фиксирует мешок, затем оператор нажимает кнопку «ДОЗА» начала цикла дозирования, после чего автоматически включается привод ворошителя и продукт начинает поступать в мешок. По достижению заданного веса происходит автоматическое отключение ворошителя, при этом на дисплее весоизмерительного преобразователя отображается вес продукта в мешке. Оператор снимает с мешкоприемного патрубка наполненный мешок и надевает пустой, далее цикл дозирования повторяется.
Если в ходе дозирования оперативный бункер будет полностью заполнен продуктом, произойдет срабатывание датчика верхнего уровня, который отключит вертикальный и горизонтальный винтовые конвейеры. Фасовка продукта в мешок при этом будет продолжаться. Повторный запуск винтовых конвейеров, производится нажатием кнопки «КОНВЕЙЕРЫ ПУСК» на панели электрического пульта управления.
Для улучшения условий труда оператора, дозатор «ДОМ-25-3» оборудован системой фильтрации запыленного воздуха, вытесняемого из мешка при его заполнении. Мешкоприемный патрубок, на который одевается мешок, соединен гибким рукавом с верхней частью оперативного бункера. Из оперативного бункера запыленный воздух, сбрасывается в атмосферу, через специальный фильтр-рукав.
