Общие сведения
Как известно, в измельчительных агрегатах подведенная энергия расходуется не только на образование новых поверхностей, но также на деформацию частиц, выделение тепла, вибрации, звуковых колебаний и т.д. При этом даже в современных мельницах непосредственно на разрушение твердого тела затрачивается не более 30% энергии. Ее расход или точнее перерасход напрямую связан с условиями ведения процесса измельчения. Чем дольше частицы, достигшие требуемых размеров, находятся в основной массе материала, тем выше расход энергии на помол. «Мелочь» поглощает большую часть действующих усилий, гасит их, что и вызывает падение эффективности измельчения.
Производительность и размольная мощность практически любой мельницы может быть существенно увеличена за счет перехода с открытого на замкнутый цикл измельчения. Основное правило энергоэффективного помола - «ничего лишнего не измельчать» - требует максимально быстрого выведения из процесса частиц, достигших нужного размера. В крупнотоннажных производствах для выделения тонких частиц из основной массы измельчаемого материала широко используется метод воздушной сепарации, основанный на использовании гравитационных и центробежных сил, а также их комбинации.
Машиностроительным предприятием «ТЕХПРИБОР» разработан и запущен в серийное производство воздушно-проходной сепаратор модели «КАСКАД-М4», который позволяет проводить разделение порошкообразных материалов в непрерывном режиме. Данное оборудование относится к типу воздушных гравитационно-центробежных классификаторов с регулируемыми лопатками и нижним вводом материалопотока.
Принцип центробежного разделения порошков основан на том, что при закручивании материало-воздушной смеси крупные частицы, обладая большей инерцией, перемещаются в радиальном направлении, а более мелкие частицы увлекаются воздушным потоком и выносятся из аппарата.
Благодаря высокой точности разделения, универсальности, компактным габаритным размерам «КАСКАД-М4» как нельзя лучше подходит для модернизации существующих линий измельчения с целью повышения производительности мельниц, снижения эксплуатационных расходов, улучшения качества выпускаемой продукции.
Технические характеристики воздушно-проходного сепаратора «КАСКАД-М4»
| Наименование показателей | Единицы измерения | Значение показателей |
|---|---|---|
| Максимальная производительность по загрузке | м3/ч | 5 |
| Количество сборных конусов | шт. | 1 |
| Количество штуцеров ввода-вывода материала | шт. | 3 |
| Количество лопаток | шт. | 8 |
| Допустимая влажность материала, не более | % | 0.5 |
| Размеры частиц, не более | мм | 5 |
| Номинальный расход воздуха | м3/ч | 2500 |
| Гидравлическое сопротивление, не более | кПа | 3.5 |
| Габаритные размеры: (длина × ширина × высота) |
мм | 1450×1216×2306 |
| Масса | кг | 305 |

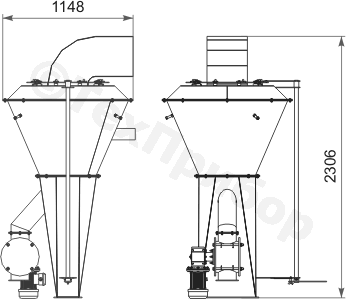

Рис. 2.
Устройство, технические характеристики, принцип действия

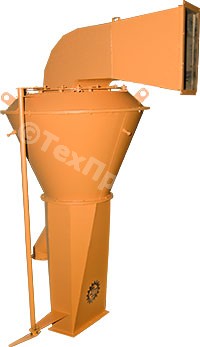

На рис.1 показан воздушно-проходной сепаратор «КАСКАД-М4», состоящий из разъемного корпуса (1), внутреннего конуса сбора «крупки», направляющих поворотных лопаток, механизма управления положением лопаток (2), штуцеров питания (3) и вывода продуктов разделения (4),(5), шлюзового затвора (6).
Рис. 1.
Материал, подлежащий разделению, вводится в несущий воздушный поток и поступает в корпус (1) сепаратора. Проходя через направляющие лопатки поток приобретает вращательное движение. Под действием преобладающей центробежной силы крупные частицы материала отбрасываются на периферию и опускаются в конус сбора «крупки». Частицы, крупность которых меньше граничной, вместе с воздушным потоком через штуцер (4) выхода тонкого продукта выводятся из сепаратора и уходят в пылеосадитель. Граница разделения частиц согласно их размеров регулируется за счет изменения угла установок лопаток направляющего аппарата (2). Для отделения частиц от несущего воздушного потока может использоваться пылиочистное оборудование различных типов: центробежные разгрузители-циклоны, рукавные фильтры и т.д.
Конкурентные преимущества
Рост объемов использования высокодисперсных материалов в самых различных областях материального производства, возросшие требования к гранулометрической однородности и материальному составу порошков диктуют насущную необходимость замены устаревших схем гравитационного разделения и внедрения на производстве высокоэффективных центробежных сепараторов. Экономический потенциал их использования наглядно демонстрирует тот факт, что в производстве высокодисперсных порошков, только за счет перехода с открытого цикла помола на замкнутый производительность мельниц может быть увеличена на 25-40%, а расход энергии и мелющего металла снижен в среднем на 15-30%.
Гравитационно-центробежный сепаратор «КАСКАД-М4» является универсальным оборудованием, которое обеспечивает неизменно высокое качество разделения при работе с порошкообразными материалами самого различного происхождения. Благодаря компактным размерам и небольшому весу данная модель сепаратора не требует сооружения массивного фундамента и может быть размещена в непосредственной близости от помольного агрегата, сократив тем самым протяженность транспортной системы.
Сегодня гравитационно-центробежные сепараторы «КАСКАД-М4» могут найти применение в различных отраслях производственной деятельности, как во вновь создаваемых, так и модернизируемых технологических линиях:
- В производстве строительных материалов, в частности для получения микронаполнителей, активных минеральных добавок, шлакощелочных вяжущих, цемента и т.д.;
- В химической промышленности для получения высокодисперсных порошков;
- В производстве керамических и композиционных материалов;
- На предприятиях горнодобывающей промышленности для извлечения ценных компонентов, подготовки и обогащения сырья.
Комплексная поддержка до и после продажи оборудования
Являясь производителем и разработчиком технологического оборудования для производства высокодисперсных материалов, предприятие «ТЕХПРИБОР» способно не только предложить заказчику стандартные решения, но также разрабатывать и изготавливать оригинальное оборудование, полностью соответствующее производственно-технологическим требованиям конкретного производства.
Независимо от того, используется ли гравитационно-центробежный сепаратор «КАСКАД-М4» автономно или он интегрирован в состав крупной технологической линии, каждая модель обеспечивается комплексным обслуживанием и технической поддержкой, которые начинаются уже с момента анализа потребностей заказчика и разработки наиболее рациональных схем приема-подачи, измельчения-сепарирования, обеспыливания-хранения.
Принципы сотрудничества с заказчиками, основанные на индивидуальном подходе в решении самых сложных производственных задач, неизменно дают свои положительные результаты, укрепляя репутацию предприятия «ТЕХПРИБОР» как надежного делового партнера, способного не только предложить, но и воплотить в жизнь самые смелые проекты.
