СОСНА-4.6/7-200/500 М

Героторный винтовой растворонасос «Сосна-4.6/7-200/500 М»

Героторный строительный растворонасос «Сосна-4.6/7-200/500 М» предназначен для транспортировки жидких и пастообразных материалов с производительностью до 7 м. куб./ч.

RUB

от 215 200 Руб. с НДС

в наличии

Героторный растворонасос «Сосна-4.6-200 М»215 200 руб.
Героторный растворонасос «Сосна-7-500 М»320 400 руб.

Общие сведения

При всем разнообразии оборудования предназначенного для транспортировки больших объемов жидких и пастообразных материалов, эксцентрично-винтовые или героторные насосы, занимают особое положение как практически безальтернативный инструмент напорной подачи сложных, многокомпонентных смесей, особо чувствительных к механическому воздействию.

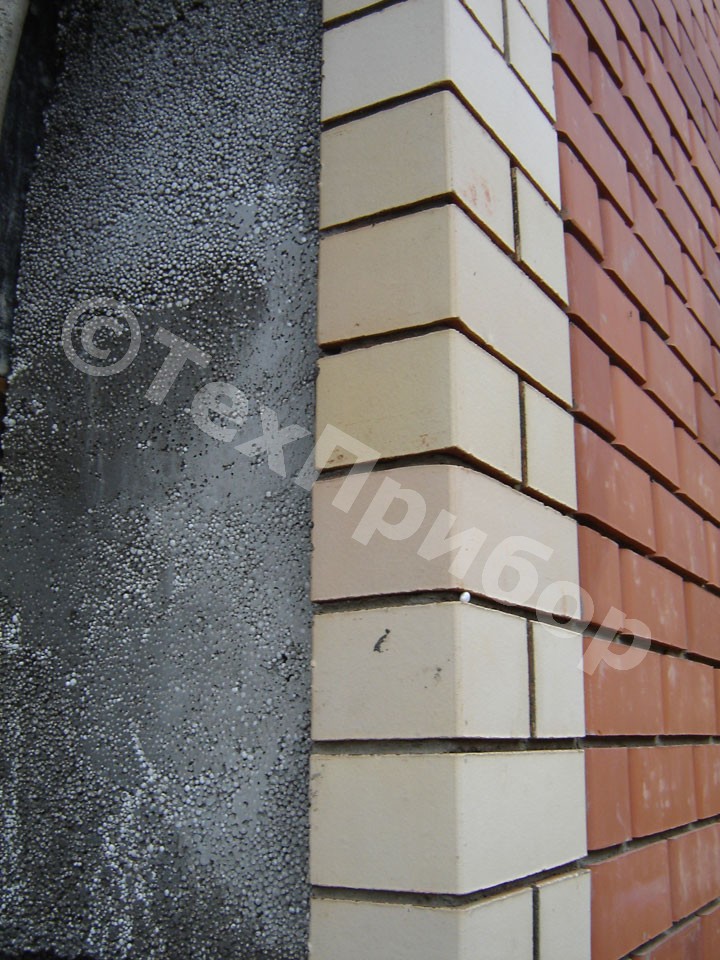

Перекачивание материалов склонных к расслоению, компоненты, которых имеют существенное различие по плотности (например, полистиролбетона), вязких и абразивных масс, ячеистобетонных смесей с большим объемом вовлеченного воздуха, все это далеко неполный перечень задач успешно решаемых с использованием героторных насосов.

Простота и надежность, высокая универсальность и низкая стоимость эксплуатации, малая энергонагруженность и большая производительность - традиционные преимущества эксцентрично-винтовых насосов, обеспечивающие их широкое распространение на стройках России, Европы, Азии, при выполнении самых разнообразных работ связанных с транспортировкой и подачей растворов, паст и суспензий.

Эксцентрично-винтовой (героторный) насос (английское обозначение: progressive-cavity pumps (PCP))- это самовсасывающий насос объемного действия, рабочим органом которого является сменная героторная пара. Героторная пара в свою очередь состоит из эластичного статора и винтового ротора. Внутренний объем статор насоса имеет вид пологой двухзаходной резьбы, таким образом, ротор, помещенный в статор, создает двойную цепь открытых и замкнутых полостей, количество и объем которых определяется конструкцией геротороной пары. При вращении винтового ротора транспортируемый материал попадает в открытые полости статора и перемещается в сторону разгрузки, при этом винтовой ротор, поворачиваясь вокруг своей оси, обеспечивает герметизацию полостей. Количество полостей статора и скорости вращения ротора определяет число «тактов» (заполнения-герметизации) героторной пары. Подобная схема «тактового» вытеснения, благодаря неизменности формы и объема каждой отдельной полости, обеспечивает минимальное разрушающее воздействие на транспортируемые материалы, малую пульсацию потока, высокую производительность насосной системы.

Винт и обойма героторной пары производства фирмы WILHELM KACHELE Cmbh, Германия

Именно героторная пара по праву считается наиболее ответственной частью эксцентрично-винтового насоса, ее конфигурация во многом определяет основные технические характеристики агрегата. Так дальность подачи материала, а также количество материала перемещаемого насосом за единицу времени, зависит от частоты вращения винтового ротора, шага винта, его длинны и суммарного объема полостей статора. Чем больше длина и меньше шаг винтового ротора, тем выше развиваемое насосом давление. Чем больше объем полостей статора и выше частота вращения ротора, тем больше производительность насоса. Большинство перечисленных параметров оказывают серьезное влияние не только на технические, но и на эксплутационные характеристики насоса. Как правило, героторные пары, которыми комплектуются современные эксцентрично-винтовые насосы строительного назначения, имеют конструкцию, обеспечивающую оптимальный баланс подачи, и давления при высоком эксплуатационном ресурсе частей соприкасающихся с транспортируемы материалом.

Однако героторная пара является пусть и наиболее ответственным, но далеко не единственным компонентом строительного эксцентрично-винтового насоса. Приемный бункер материала, подающий винт, уплотнительные устройства, шасси, приводная часть и электрический блок управления - важные элементы насосного агрегата задействованного в технологическом процессе напорного транспортирования.

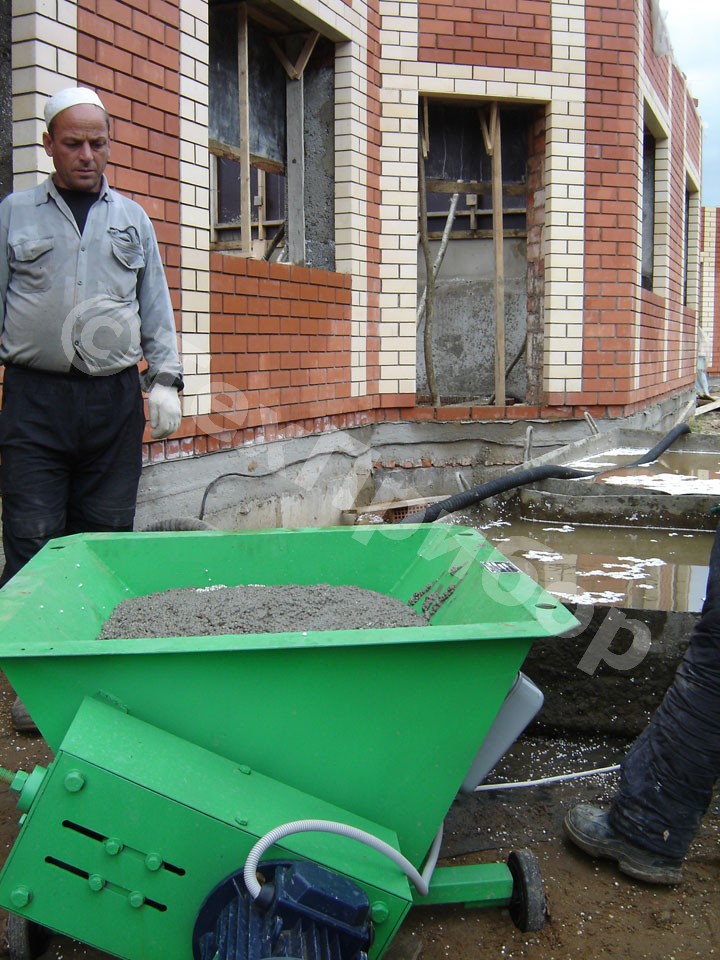

Эксцентрично-винтовой строительный насос «классической» компоновки имеет бункер для приема материала из смесительной установки. Наличие расходного бункера насоса позволяет проводить непрерывную подачу материала, при использовании смесительного оборудования циклического действия, что особенно важно при выполнении работ перерыв, в которых нежелателен, либо вовсе недопустим (механическое нанесение штукатурных растворов, заполнение форм и т.д). Для облегчения перемещения по строительной площадке, насосные агрегаты часто оснащаются колесными шасси.

Для побуждения и «подпора» материала, внутри расходной емкости насосного агрегата устанавливается подающий винт, который одновременно является и валом передачи мощности от привода насоса к героторной паре. Учитывая, что ось винтового ротора располагается эксцентрично относительно оси статора, подающий винт имеет элементы карданного соединения, позволяющие ему совершать планетарное движение, в нижней части расходной емкости. «Подпор» материала подающим винтом, позволяет значительно улучшить наполнение полостей статора героторной пары, что особенно важно при транспортировании вязких масс и многокомпонентных (разнородных) растворов.

Абсолютное большинство эксцентрично-винтовых насосов строительного назначения предназначенных для непрерывной работы с большими объемами вязких и плотных растворов, оснащаются мотор - редукторами способных передать достаточно высокий крутящий момент. Мощность привода насоса зависит, прежде всего, от необходимого напора (давления определяющего дальность и высоту подачи материала, МПа) и подачи (объема материала, подаваемого насосом за единицу времени, м3/час), а также от вязкости и плотности перекачиваемого материала.

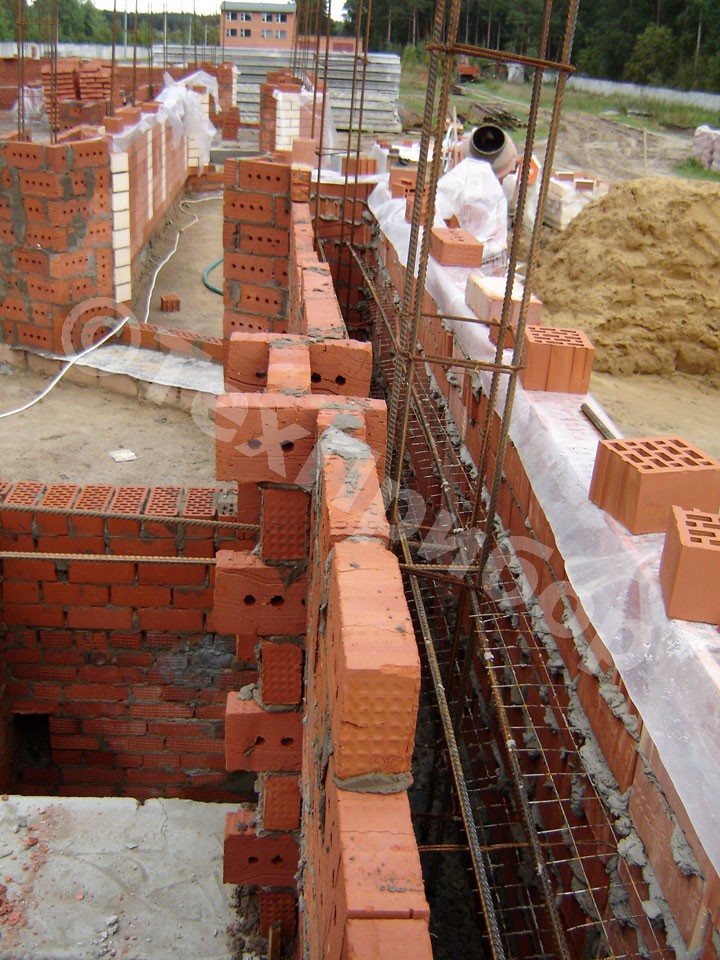

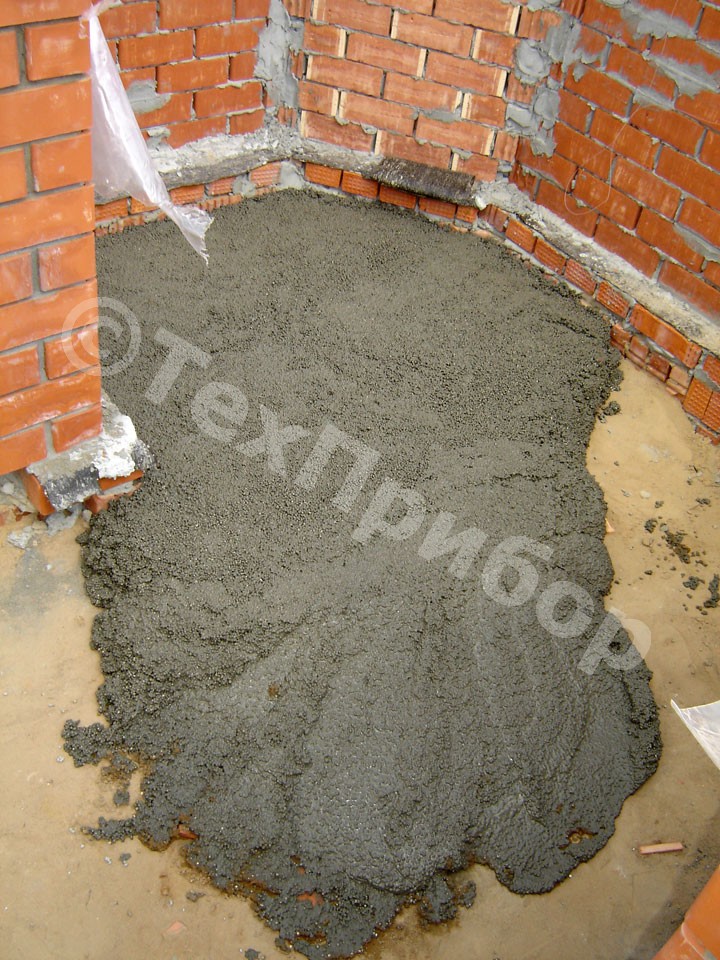

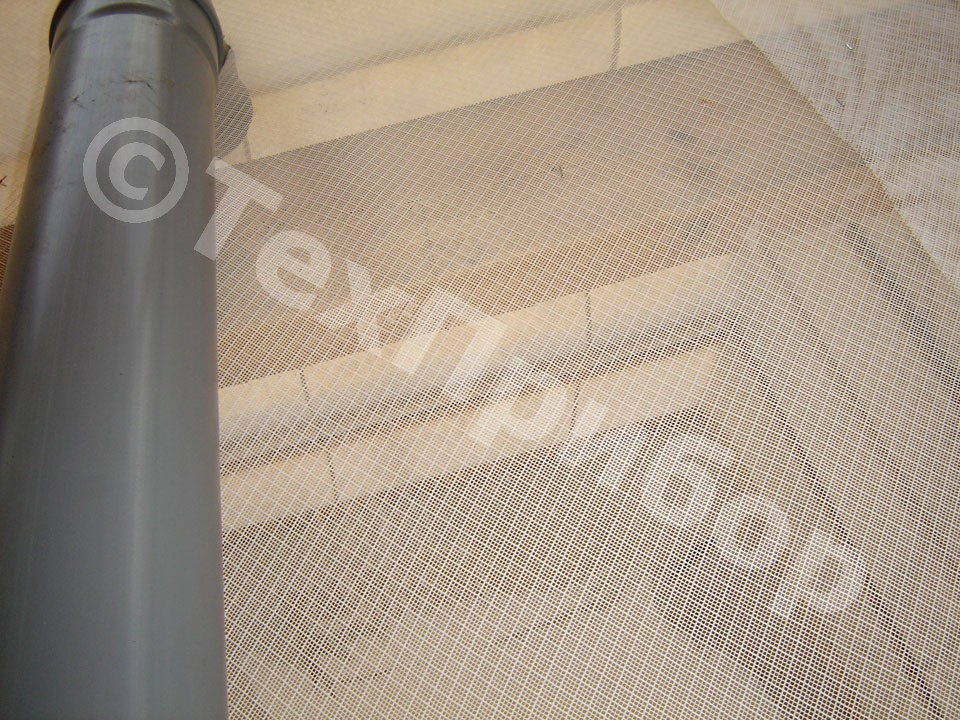

Использование достаточно мощного мотор - редуктора в качестве привода подающего винта, также объясняется спецификой использования героторных насосов на стройке. Дело в том, что подача материала к месту его использования осуществляется посредством резиновых рукавов (шлангов), благодаря этому достигается большая гибкость при работе с насосом. Напорный рукав может быть подан на этаж в оконный проем, им удобно заполнять различные пустоты в строительных конструкциях, заливать стяжки и покрытия. Однако изгибы и соединительные муфты, большое сопротивление движению материала из-за трения о внутренние стенки рукава, слабое смазывающее действие раствора, большая плотность перекачиваемого материала, снижают давление (напор) развиваемое насосом. В отдельных случаях это может вызывать остановку насоса и даже его поломку. Часто условия эксплуатации героторного насоса на строящемся объекте далеки от идеальных, и хотя бы один из перечисленных факторов снижающих характеристики подачи или напора, так или иначе, имеет место, вот почему так важен запас мощности, который способен обеспечивает надежный мотор- редуктор.

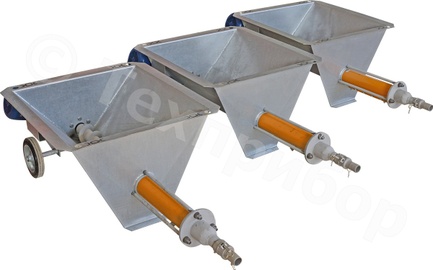

Героторный строительный растворонасос «Сосна-4.6/7-200/500 М» - новая модель из серии современных модульных насосных агрегатов, преимущества которых обеспечены оптимальным балансом между высокой производительностью, благоприятной ценой и низкими эксплуатационными затратами.

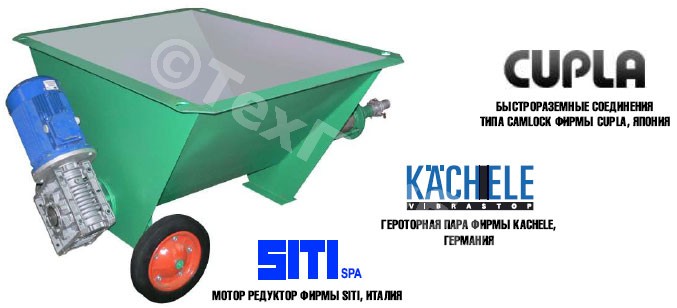

Специалистами завода «ТЕХПРИБОР» был использован весь свой многолетний опыт создания насосных агрегатов строительного назначения и самые новейшие достижения в области производства абразивоустойчивых эластомеров, чтобы свести к минимуму накладные расходы, при неизменно высоких эксплуатационных показателях. Понимая, что время, потерянное при подготовке насоса к работе, регламентном обслуживании, устранении причин недостаточной производительности насоса, это время, потерянное в производстве, конструкторы завода «ТЕХПРИБОР» использовали целый ряд технических решений, направленных на снижение времени вынужденного простоя оборудования. Именно поэтому, героторный насос «Сосна-4.6/7-200/500 М» комплектуется героторными парами от ведущего мирового производителя фирмы Wilhelm Kaechele GmbH (Германия), а в качестве привода использованы мотор - редукторы фирмы SITI spa (Италия), отлично зарекомендовавшие себя в самых различных условиях эксплуатации.

Технические характеристики героторного растворонасоса «СОСНА-4.6-200 М» и «СОСНА-7-500 М»

Наименования параметровЗначения параметров для насоса типа «Сосна-4.6-200 М»Значения параметров для насоса типа «Сосна-7-500 М»
Производительность при подвижности раствора 10 см и более (определяемой по ГОСТ 5802-86), м3 4.6 7
Развиваемое давление, МПа (кгс/см2) 1.8 (18) 2.5 (25)
Практическая дальность подачи для материала плотностью 1500 кг/м3, м
по горизонтали
по вертикали
200
38
250
50
Диаметр рукава напорного трубопровода, мм 50 50
Номинальная мощность, кВт 5.5 11
Род тока переменный
трехфазный
переменный
трехфазный
Частота тока, Гц 50 50
Напряжение, В 380 380
Объем бункера, л 200 530
Допустимый максимальный размер включений, мм, не более 10 10
Номинальные габаритные размеры (L×B×H), мм 2040×1040×646 2040×1328×1300
Масса, кг 125 300

Сегодня героторные растворонасосы «Сосна-4.6/7-200/500 М» - это техника максимально адаптированные к реальным условиям отечественной стройки, широкие возможности выбора характеристик напора/подачи, объема приемного бункера, мощности привода и комплектация от ведущих мировых производителей.

Героторный строительный растворонасос «Сосна- 4.6/7-200/500 М» Эксплуатационная документация. Руководство по эксплуатации. Паспорт.
