ГОРИЗОНТ-ДОМИНАТОР-9.5

Дезинтегратор «ГОРИЗОНТ-ДОМИНАТОР-9.5»<sup>®</sup>

Дезинтегратор модели «ГОРИЗОНТ-ДОМИНАТОР-9.5»® ТУ 3618-003-92992044-2012 относится к типу измельчительных машин ударного действия и предназначен для среднего и грубого помола различных материалов твердостью до 5 единиц по шкале Мооса.

RUB

Общие сведения

Дезинтегратор модели «ГОРИЗОНТ-ДОМИНАТОР-9.5»® ТУ 3618-003-92992044-2012 относится к типу измельчительных машин ударного действия и предназначен для среднего и грубого помола различных материалов твердостью до 5 единиц по шкале Мооса.

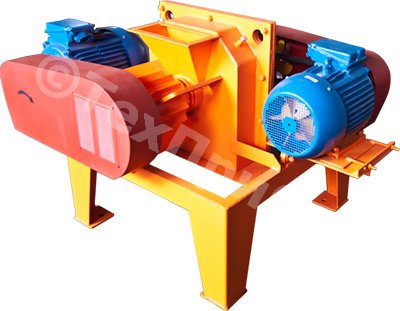

Дезинтегратор «ГОРИЗОНТ-ДОМИНАТОР-9.5»® — двухроторная быстроходная мельница «классической» компоновки с горизонтальным расположением приводных валов. Роторы дезинтегратора приводятся во вращение от индивидуальных электродвигателей, что позволяет получить высокую скорость удара при относительно низкой частоте вращения каждого из роторов.

Важным преимуществом двухроторной «дезинтеграторной» схемы (перед однодисковыми мельницами-дисмембраторами) является эффект самоочищения помольных органов, что особенно важно при измельчении влажных материалов, склонных к налипанию.

Порошки, полученные с помощью дезинтегратора «ГОРИЗОНТ-ДОМИНАТОР-9.5»®, характеризуются высокой реологической активностью, равномерным зерновым составом, осколочной формой частиц.

Технические характеристики

*
Производительность может изменяться в зависимости от физико-механических свойств перерабатываемого материала. Требуется уточнение.
Параметры Величины
Производительность, м3 3-5*
Установленная мощность, кВт 48.5
Габаритные размеры (L×B×H), мм 1750×1250×1080
Масса, кг 860
Напряжение питания, В 380
Крупность питания не более, мм 20
Расположение роторов горизонтально-соосное
Направление вращения роторов навстречу

Устройство и порядок работы

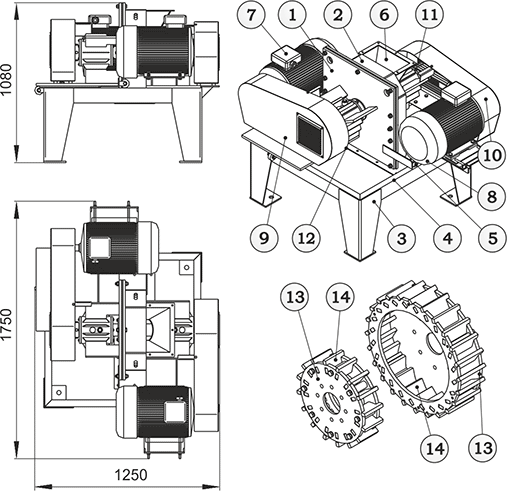

Дезинтегратор «ГОРИЗОНТ-ДОМИНАТОР-9.5»® (Рис.1) состоит из камеры помола, образованной неподвижной (1) и подвижной (2) частями корпуса, рамы (3) с направляющими (4), по которым движутся ролики (5) подвижной части корпуса (2), патрубка загрузки материала (6), расположенного на неподвижной части корпуса.

Вращение от электродвигателей (7,8) посредством клиноременной передачи (9,10) передается на приводные валы (11,12) с установленными на них роторами-импеллерами (большой и малый импеллер).

Большой и малый импеллер являются помольными органами дезинтегратора «ГОРИЗОНТ-ДОМИНАТОР-9.5»® и представляют собой диски (13) с радиальными пазами, в которые устанавливаются сменные ударные элементы - лопасти (14). Радиальные пазы расположены на зеркале дисков по концентрическим окружностям, диаметры которых подобраны таким образом, чтобы каждый последующий ряд ударных элементов располагался внутри предыдущего.

Рис.1

Измельчаемый материал поступает в помольную камеру дезинтегратора «ГОРИЗОНТ-ДОМИНАТОР-9.5»® через патрубок загрузки и попадает в центральную часть малого импеллера, а именно в зону действия внутреннего круга ударных элементов. Уже при первом контакте с помольными органами происходит разрушение агломератов, комков и сростков, образование которых так характерно для минерального сырья. Последующее движение частиц в помольной камере дезинтегратора происходит в аэродисперсном состоянии. Перемещаясь от центра малого импеллера к его периферии, частицы сталкиваются с ударными элементами большого импеллера, движущегося во встречном направлении. Получив удар и покинув последний ряд помольных органов, частицы выбрасываются в пространство камеры помола, после чего выводятся из корпуса дезинтегратора воздушным потоком.

Для упрощения обслуживания импеллеров и камеры помола корпус дезинтегратора «ГОРИЗОНТ-ДОМИНАТОР-9.5»® выполнен разъемным.

Конкурентные преимущества

При создании дезинтегратора «ГОРИЗОНТ-ДОМИНАТОР-9.5»® конструкторским бюро машиностроительного предприятия «ТЕХПРИБОР» был использован целый ряд оригинальных технических решений, направленных на улучшение эксплуатационных качеств оборудования, повышение его надежности, размольной мощности и экономичности.

Изменения коснулись, прежде всего, наиболее ответственных узлов, работа которых определяет эксплуатационные характеристики дезинтегратора:

  • Корпус дезинтегратора «ГОРИЗОНТ-ДОМИНАТОР-9.5»® имеет сменную футеровку, предназначенную для дополнительной защиты внутренней поверхности помольной камеры;
  • Все дезинтеграторы модели «ГОРИЗОНТ-ДОМИНАТОР-9.5»® комплектуются оригинальными противоточными импеллерами «РЕСУРС-450» (Рис. 2);
  • Благодаря усовершенствованиям, внесенным в конструкцию загрузочного патрубка, крупность питания увеличена до 20 мм (Рис. 3);
  • Дезинтеграторы «ГОРИЗОНТ-ДОМИНАТОР-9.5»® оснащаются устройством равномерной самозагрузки. Измельчаемый материал из патрубка загрузки посредством износостойких лопастей, расположенных на приводном валу, подается в камеру помола. Принудительная подача материала к помольным органам дезинтегратора позволяет уменьшить «пульсацию» питателя, что обеспечивает стабильные результаты помола;
  • Принудительное воздушное охлаждение подшипниковых узлов – долгий срок службы дезинтегратора в самых сложных производственных условиях (Рис. 4);
  • Для устранения возможного налипания влажных материалов на стенках камеры помола, дезинтеграторы «ГОРИЗОНТ-ДОМИНАТОР-9.5»® оснащаются патрубками продувки корпуса сжатым воздухом (Рис. 5).
Рис. 2
Рис. 3
Рис. 4
Рис. 5

Патенты и сертификаты

 Оборудование сертифицировано в системе ГОСТ Р Госстандарта России.

Дезинтеграторы серии «ГОРИЗОНТ»® сертифицированы на соответствие требований «Технического регламента о безопасности машин и оборудования» (Постановление Правительства РФ от 15.09.09№735). Сертификат № C-RU.АИ44.В.02930.

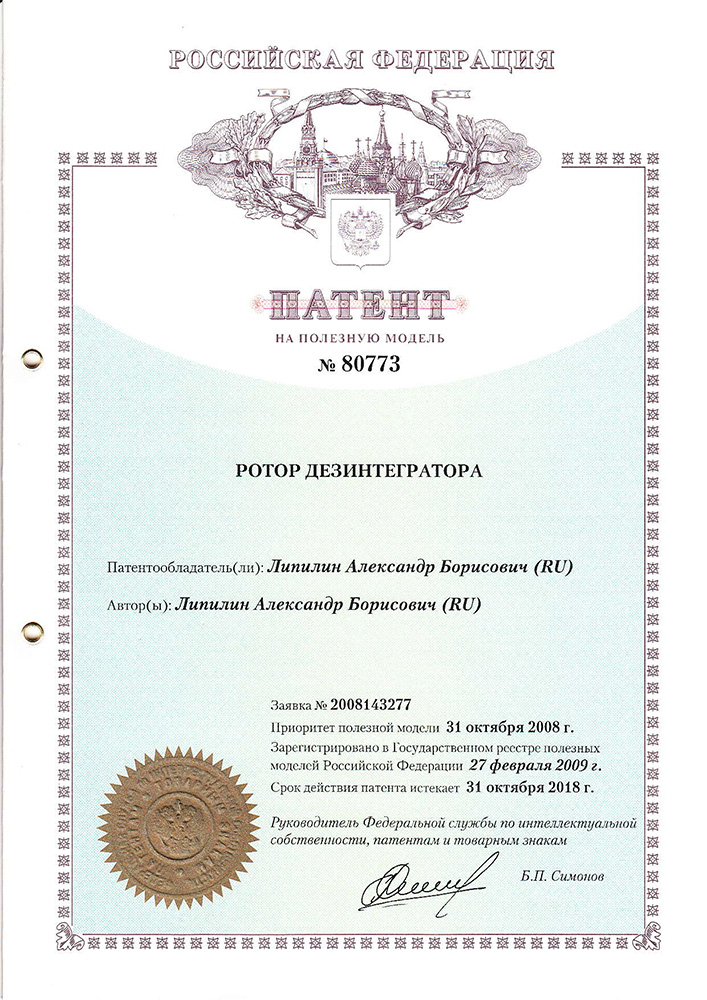

Уникальные конструкторские решения, использованные при создании дезинтегратора «ГОРИЗОНТ-ДОМИНАТОР-9.5»®, защищены патентом РФ на полезную модель №80773.
