Зиппифлекс – ВК – ГШ - 130

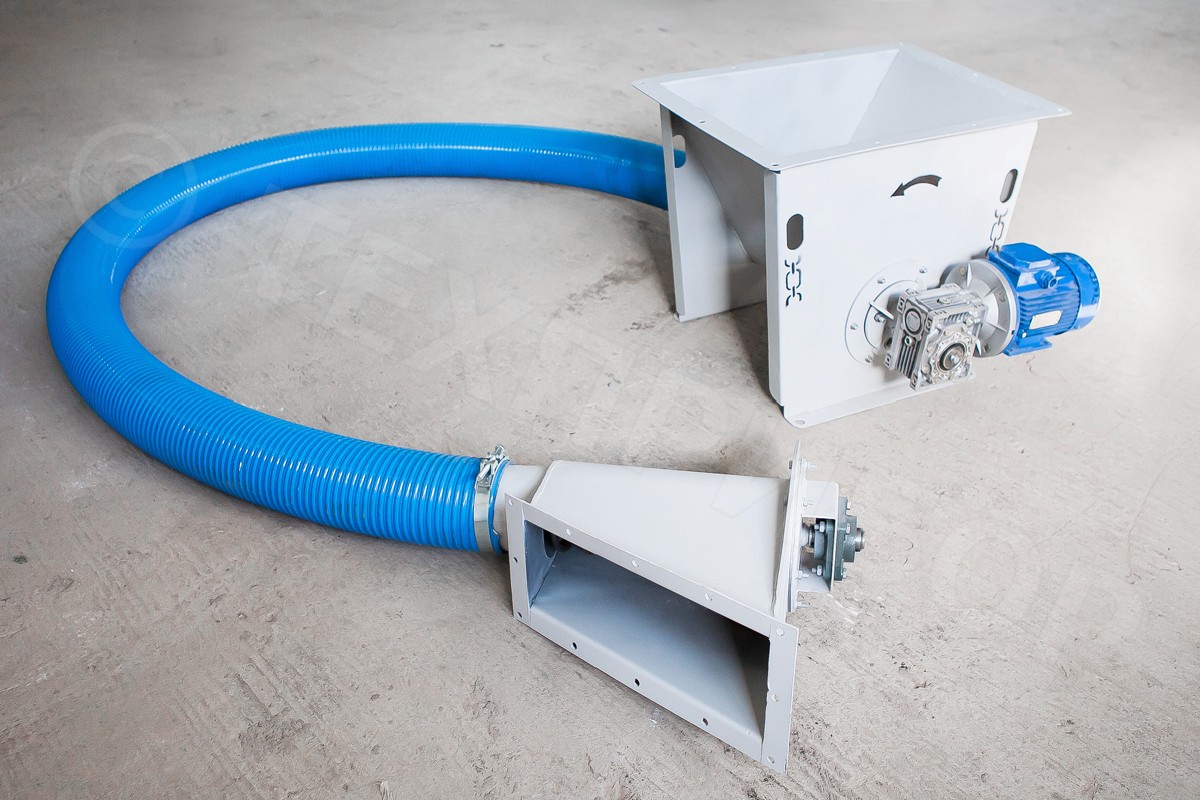

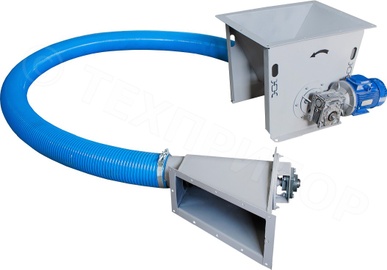

Гибкие шнеки (спиральные конвейеры) модели «Зиппифлекс – ВК – ГШ - 130»

Гибкий шнек (спиральный конвейер) модели «Зиппифлекс - ВК - ГШ - 130» ТУ 3167-001-92992044-2012 предназначен для транспортирования сыпучих, порошкообразных, мелкозернистых, гранулированных, неслипающихся материалов, насыпной плотностью до 1000 кг/м. куб с производительностью до 3,5 м. куб./ч.

RUB

от 128 400 Руб. с НДС

Срок изготовления: 10 рабочих дней

Приводная станция гибкого шнека «Зиппифлекс-ВК-ГШ-130»118 200 руб.
Погонный метр гибкого шнека «Зиппифлекс-ВК-ГШ-130»10 200 руб.

Общие сведения

Винтовой конвейерный транспорт является одним из наиболее распространенных механизмов перемещения сыпучих материалов. Однако, винтовым конвейерам присущи и определенные недостатки, ограничивающие области их применения. С помощью «жестких» шнеков, можно собрать горизонтальную, наклонную или даже вертикальную конвейерную трассу, но каждый ее элемент будет состоять из прямого участка. Отсюда излишняя громоздкость, металлоемкость, а значит и высокая стоимость пространственных трасс на основе «жестких» шнеков.

Гибкие шнеки или как их еще называют спиральные конвейеры, не имеют подобных недостатков. Спираль позволяет создавать сложные пространственные трассы, где перемещаемый материал движется по наиболее короткому пути, без перегрузок из одного конвейера в другой. К несомненным достоинствам гибких шнеков можно отнести, низкое энергопотребление, герметичность, возможность подачи материала по наклонам и поворотным трассам. Гибкий корпус повышает «технологическую мобильность» конвейера, зачастую делая его наиболее рациональным решением задач перемещения сыпучих материалов в условиях плотной компоновки технологического оборудования.

Технические характеристики

*
для материалов с коэффициентом внутреннего трения 0,6
**
размеры указаны для гибкого шнека с дальностью транспортирования - 5050мм

Параметры

Значения

Производительность, м3 3.5*
Объем загрузочной емкости, л 70
Размер частиц транспортируемого материала, мм, не более 10
Влажность транспортируемого материала,%, не более 1
Температура транспортируемого материала, оС, не более +70
Дальность транспортирования, мм 5050
Минимальный радиус изгиба корпуса, мм 2000
Электрическое питание: напряжение В, частота, Гц 380, 50
Установленная мощность, кВт 1.5
Степень защиты, IP 55
Габаритные размеры, (L×B×H), мм 6411х750х600**
Масса, кг 200

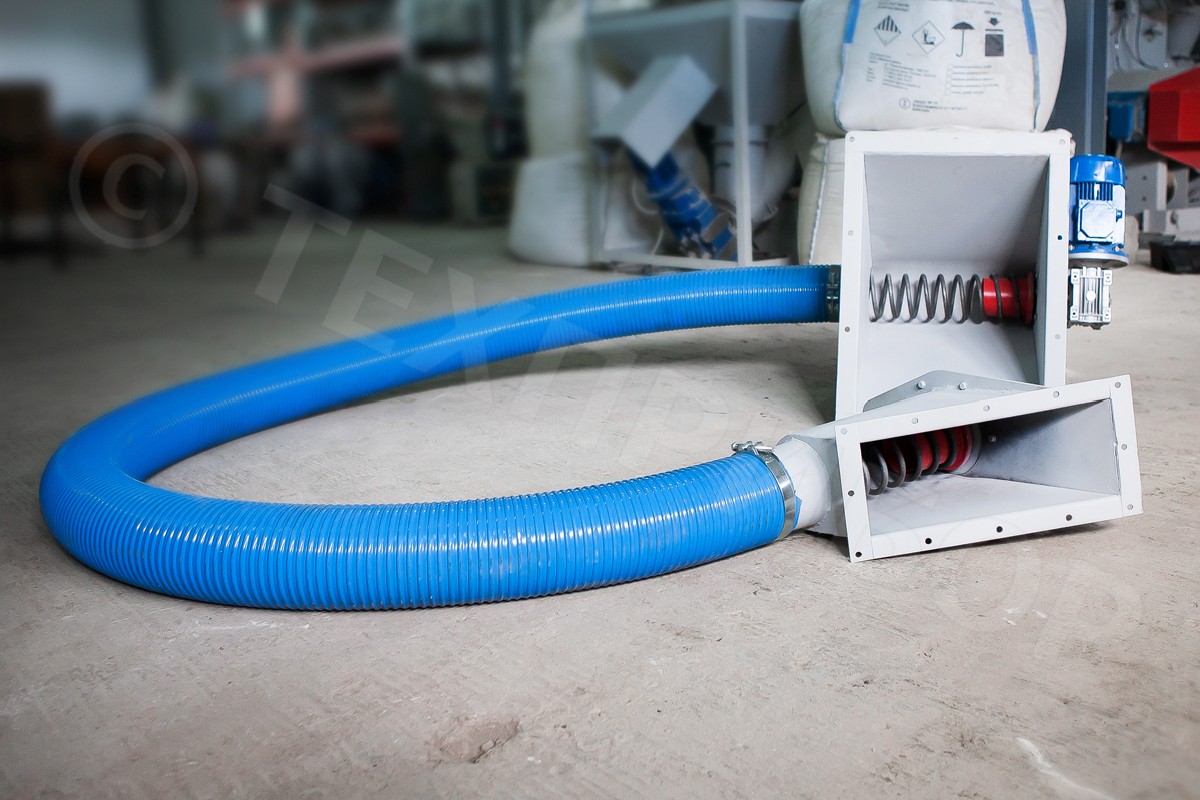

Устройство

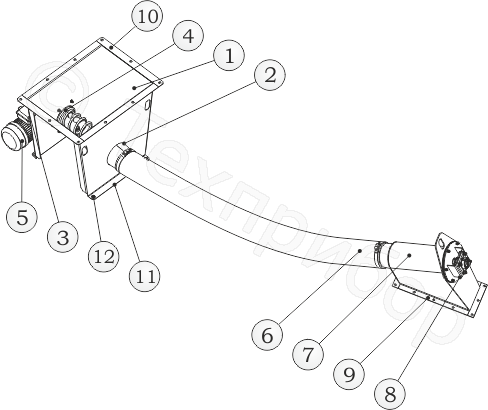

Гибкий шнек (спиральный конвейер) модели «Зиппифлекс - ВК - ГШ - 130» (рис. 1) состоит из загрузочной емкости (1), с одной стороны которой расположен патрубок выхода материала (2), а с другой – приводной узел (3) подающей спирали (4) и мотор - редуктор (5). Перечисленные детали входят в состав основного узла конвейера - приводной станции. Гибкий корпус (6) заканчивается разгрузочным модулем (7) с установленной подшипниковой опорой (8). Патрубок разгрузочного модуля (7) имеет фланец (9), служащий для присоединения гибкого шнека к другому технологическому оборудованию.

Верхняя часть загрузочной емкости (1) имеет отбортовку (10), нижняя – площадки (11) с отверстиями (12), служащими для крепления загрузочной емкости (1) к основанию.

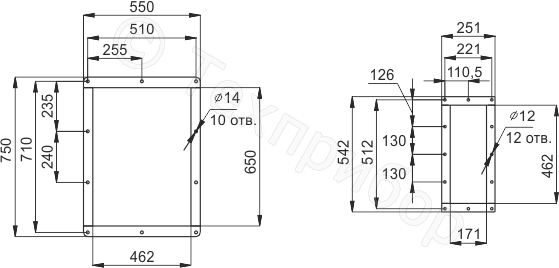

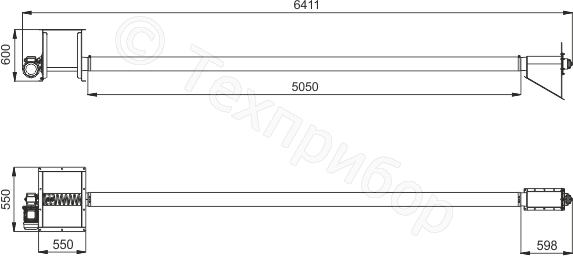

Габаритные размеры гибкого шнека «Зиппифлекс - ВК - ГШ - 130» приведены на рис. 2, размеры фланца (9) и отбортовки (10) загрузочной емкости (1) на рис. 3.

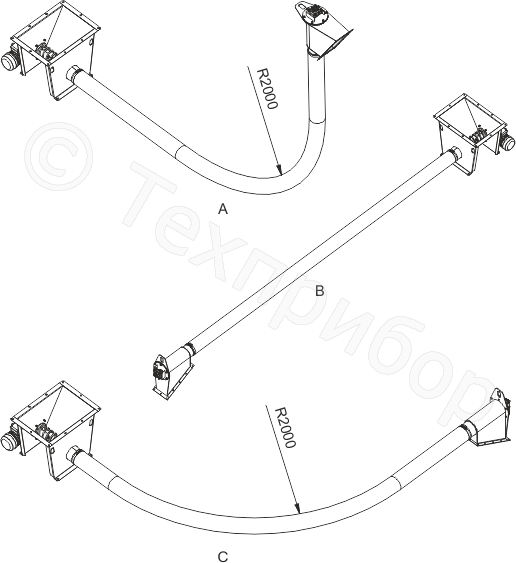

На рис. 4 показаны рекомендованные конфигурации установки гибкого шнека «Зиппифлекс - ВК - ГШ - 130».

Рис. 1
Рис. 1
Рис. 2
Рис. 2
Рис. 3
Рис. 3
Рис. 4 А - установка с подъемом вверх, В - горизонтальная установка, С - установка с поворотом вбок
Рис. 4 А - установка с подъемом вверх, В - горизонтальная установка, С - установка с поворотом вбок

Конкурентные преимущества

Завод «ТЕХПРИБОР» выпускает винтовые конвейеры различных типов, в том числе, гибкие шнеки модели «Зиппифлекс - ВК - ГШ - 130». Благодаря целому ряду оригинальных технических решений гибкие шнеки «Зиппифлекс - ВК - ГШ - 130» демонстрируют высокую надежность и большой ресурс - вполне сопоставимые с аналогичными показателями конвейеров с «жесткими» шнеками. Краткий перечень основных конкурентных преимуществ гибких шнеков модели «Зиппифлекс - ВК - ГШ - 130» позволяет убедиться в этом:

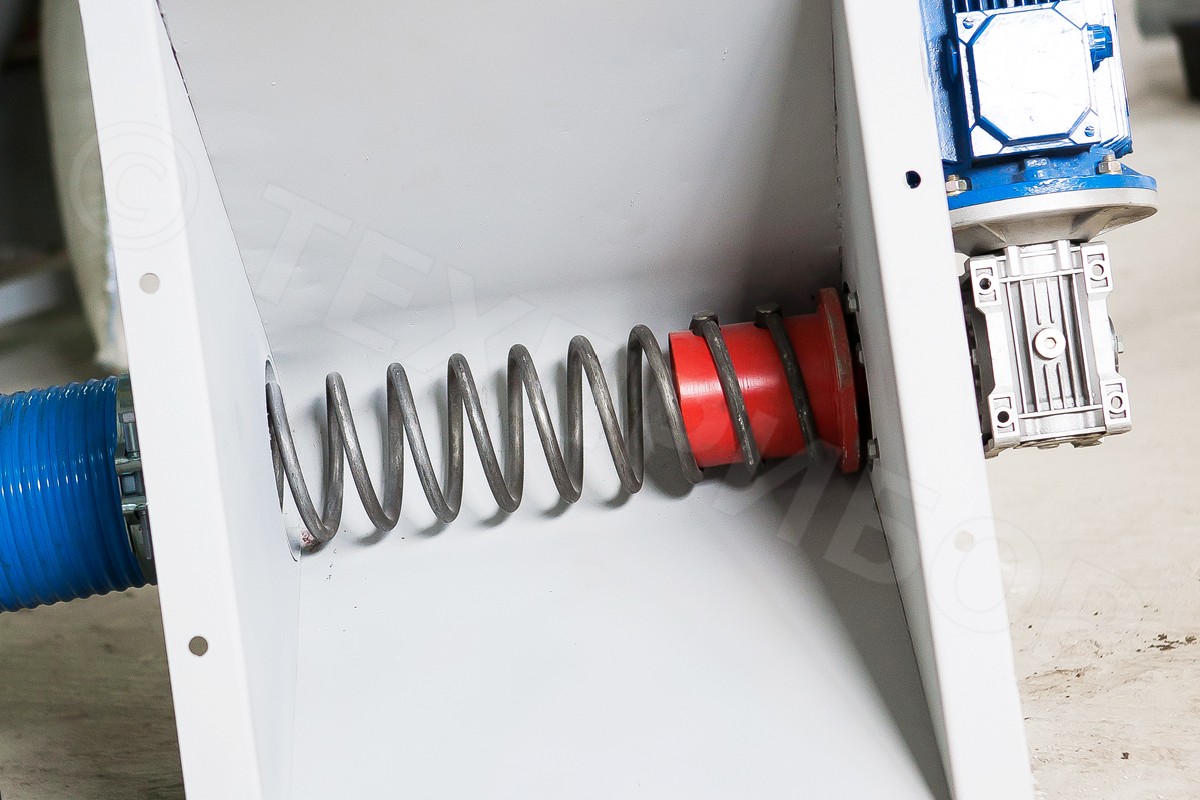

Спираль из пружинной стали - износостойкий корпус

Подающая спираль является, пожалуй, наиболее ответственным элементом гибкого конвейера. Находясь в постоянном контакте с транспортируемым материалом, она воспринимает значительные нагрузки, поэтому спираль гибкого шнека «Зиппифлекс - ВК - ГШ - 130» изготовлена из качественной рессорно-пружинной стали– 60С2А.

Корпусом спирального конвейера является гибкий рукав, изготовленный из ПВХ, армированного усиливающей спиралью. Внутренняя поверхность гибкого рукава гладкая, внешняя слегка ребристая. Материал, из которого изготовлен корпус спирального конвейера, устойчив к абразивному износу, ультрафиолетовому излучению, воздействию большого числа химических реактивов и продуктов нефтехимии. Однако в арсенале средств защиты гибкого рукава от износа, имеются и другие технические решения... Благодаря тщательно выверенному кольцевому зазору, при работе конвейера, расстояние между внутренними стенками рукава и подающей спиралью заполняется самим транспортируемым материалом, который в свою очередь и защищает стенки гибкого корпуса.

Вынесенные подшипниковые опоры - залог уверенной работы без поломок и простоев

Не секрет, что некоторые производители винтовых конвейеров в погоне за снижением себестоимости производства, используют узлы, в которых подшипники и уплотнительные элементы находятся в едином корпусе. Подобное «упрощение» подшипникового узла на практике оборачивается периодическими поломками, вызванными попаданием транспортируемого материала в подшипники. Опорные узлы, конструкция которых не обеспечивает возможность визуального контроля состояния уплотнительных элементов, в условиях реального производства являются по сути «минами» замедленного действия, способными остановить работу всей технологической цепочки.

Конструкторы завода «ТЕХПРИБОР» понимая, что время, потерянное при авральных ремонтах, замене подшипников, уплотнительных элементов и ожидании поставки сменных деталей - это время, потерянное в производстве, использовали оригинальную схему вынесенных подшипниковых опор.

В случае, когда герметичность уплотнительного элемента по какой-либо причине нарушена, транспортируемый материал свободно высыпается из корпуса и не попадает в подшипники. Пыление или просыпание материала может быть легко обнаружено даже при поверхностном осмотре, а своевременная замена уплотнительного элемента позволит избежать поломки подшипника. Таким образом, простое техническое решение, делающее возможным визуальный контроль состояния уплотнения, уменьшает время простоя оборудования, экономя и деньги, и силы.

Надежный привод от ведущего мирового производителя

Подающая спираль гибкого шнека «Зиппифлекс - ВК - ГШ - 130» приводится во вращение мотор – редуктором серии ХС. Мотор - редукторы данной серии отличаются высокой надежностью, компактными размерами, малым весом. Техническое обслуживание редуктора ограничивается заменой масла после 3000 часов эксплуатации!

Подбор винтового конвейера

Геометрические размеры, мощность, производительность

Завод «ТЕХПРИБОР» выпускает гибкие шнеки модели «Зиппифлекс - ВК - ГШ - 130» со следующими характеристиками:

  • максимальная длина гибкого корпуса — 5050 мм;
  • диаметр подающей спирали — 130 мм;
  • установленная мощность - 1.5 кВт.

Производительность конвейера модели «Зиппифлекс - ВК - ГШ - 130» в стандартной комплектации составляет 3,5 м. куб./ч (для материалов с коэффициентом внутреннего трения 0,6).

Расчет стоимости

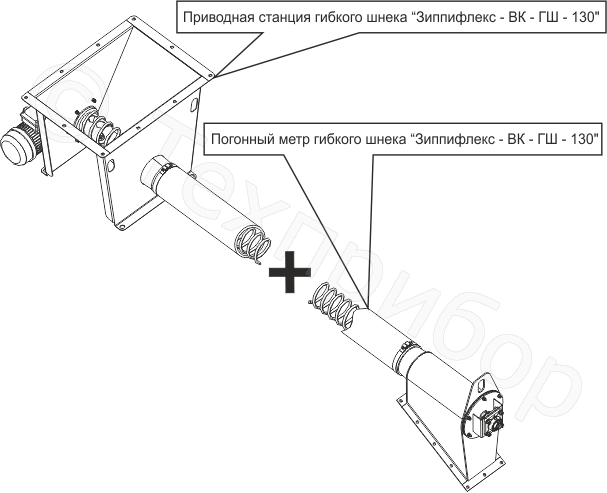

Для определения стоимости гибкого шнека модели «Зиппифлекс - ВК - ГШ - 130» нужной длины, необходимо прибавить к цене приводной станции необходимое количество погонных метров конвейера до 5 метров включительно (Рис. 5). Цены на данные позиции можно посмотреть в разделе «стоимость модификаций».

Рис. 5
Рис. 5

Пример: стоимость гибкого шнека «Зиппифлекс - ВК - ГШ - 130» длиной 3 метра в стандартной комплектации (вынесенная подшипниковая опора, импортный мотор-редуктор, спираль из рессорно-пружинной стали 60С2А) – 148 800 рублей с НДС.

Наша программа помощи Клиентам: «попробуйте, прежде чем покупать»

Высокая универсальность гибкого шнека «Зиппифлекс - ВК - ГШ - 130» позволяет ему транспортировать самые разные виды сырья. Однако каждый материал имеет свои особенности, которые необходимо учитывать при выборе оборудования.

Для того чтобы наши потенциальные Заказчики могли оценить возможности конвейерного оборудования, выпускаемого заводом «ТЕХПРИБОР», мы установили гибкий шнек модели «Зиппифлекс - ВК - ГШ - 130» в одном из цехов нашего предприятия для проведения бесплатных испытаний.
