Ленточные конвейеры роликовые желобчатые типа «ЛК-500» и «ЛК-800»

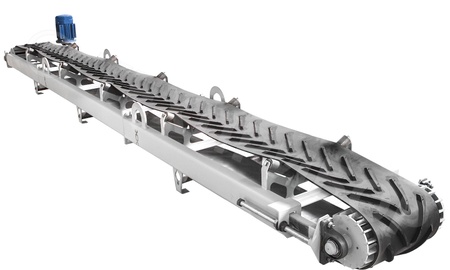

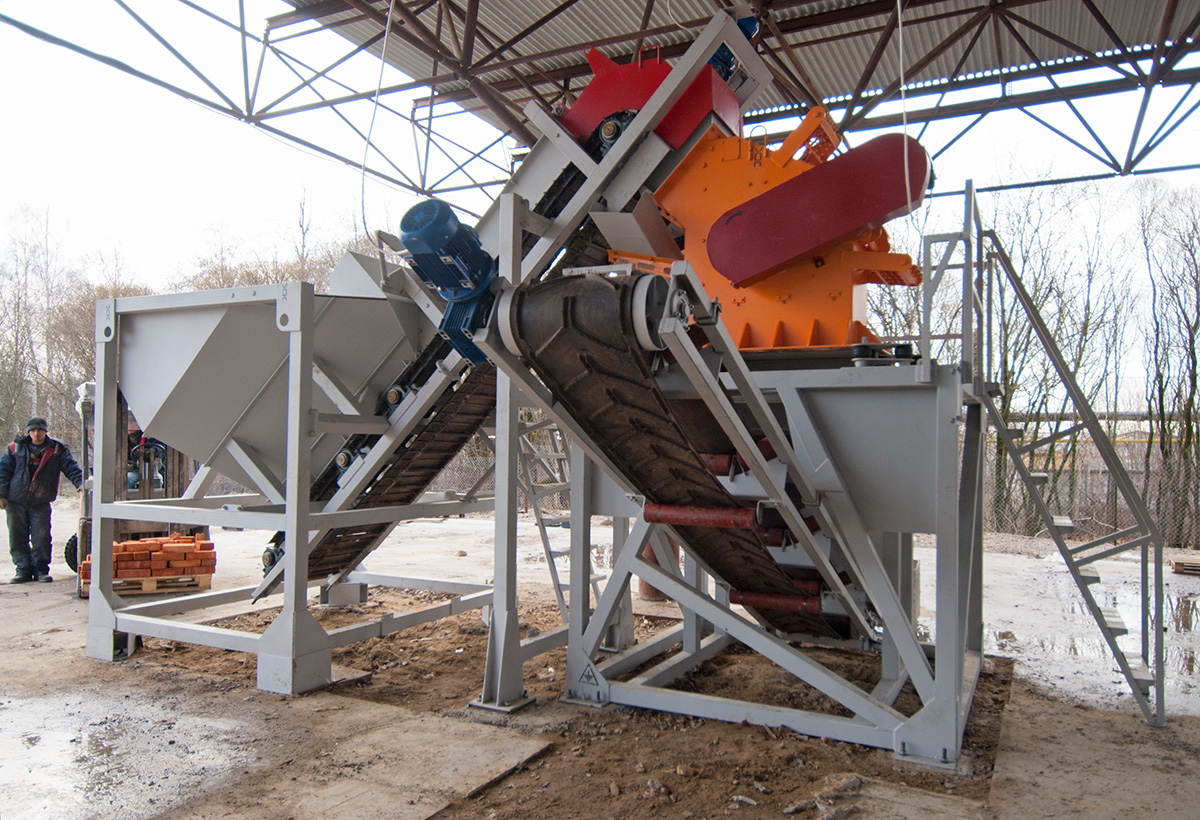

Стационарные ленточные конвейеры (ленточные транспортеры) моделей «ЛК-500» и «ЛК-800» предназначены для транспортирования сыпучих и кусковых материалов объемным весом до 2800 кг/м3 включительно, таких как: песок, гравий, щебень, шлак, уголь и т.д., по горизонтальным, наклонным и комбинированным трассам.
Благодаря простоте конструкции, малому удельному расходу энергии, высокой производительности и надежности, в настоящее время именно ленточные конвейеры являются основным видом транспорта для самых разнообразных материалов.
Особенностью конструкции стационарных ленточных конвейеров моделей «ЛК-500» и «ЛК-800» является объединение узлов натяжения транспортной ленты и ее привода. Данное техническое решение существенно упрощает обслуживание агрегата, так как все основные регулировки могут проводиться с одной стороны конвейера.
Для повышения надежности и безотказности в самых тяжелых условиях эксплуатации, ленточные конвейеры моделей «ЛК-500» и «ЛК-800» комплектуются транспортными лентами и мотор - редукторами от ведущих мировых производителей. В частности, износостойкая конвейерная лента марки «CHEVRON» поставляется предприятием «SAVA» (Словения).
Технические особенности и конкурентные преимущества

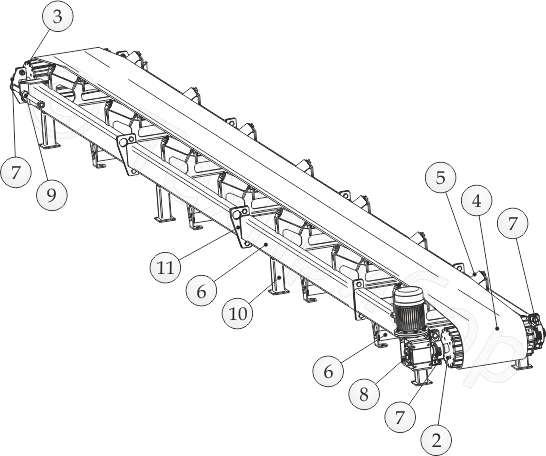

Ленточный конвейер «ЛК» состоит из следующих узлов и деталей: рамы конвейера (1), мотор - редуктора (2), транспортной ленты (3), барабана приводного - натяжительного (4), барабана неприводного (5), роликоопор желобчатых верхних несущих (6), роликоопор плоских нижних возвратных (7), роликов дефлекторных (8).
Рис. 1
При создании ленточных конвейеров моделей «ЛК-500» и «ЛК-800» конструкторским отделом предприятия «ТехПрибор» был использован целый ряд оригинальных технических решений, направленных на улучшение эксплуатационных свойств оборудования.
Краткий перечень основных конкурентных преимуществ конвейеров «ЛК» позволяет убедиться в этом:
- Приводной - натяжительный барабан входит в состав приводной станции ленточного конвейера и служит для передачи движущей силы на транспортную ленту. Барабан приводится во вращение высокомоментным мотор – редуктором производства SITI (Италия).

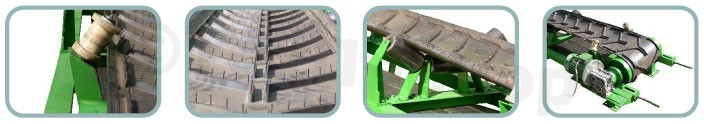

- Роликоопоры несущие служат для поддержания рабочей ветви конвейера и формирования нужной формы желоба, что особенно важно при работе с хорошо сыпучими материалами. В ленточных конвейерах моделей «ЛК-500» и «ЛК-800» применяются роликовые опоры с двойной защитой подшипников. Консистентная смазка закладывается сразу при сборке роликов и не требует обновления весь срок службы конвейера.
- Ролики дефлекторные предназначены для направления хода транспортной ленты и предотвращения ее смещения под нагрузкой. Для снижения износа ленты дефлекторные ролики изготавливаются из композитного материала, имеющего низкий коэффициент трения.

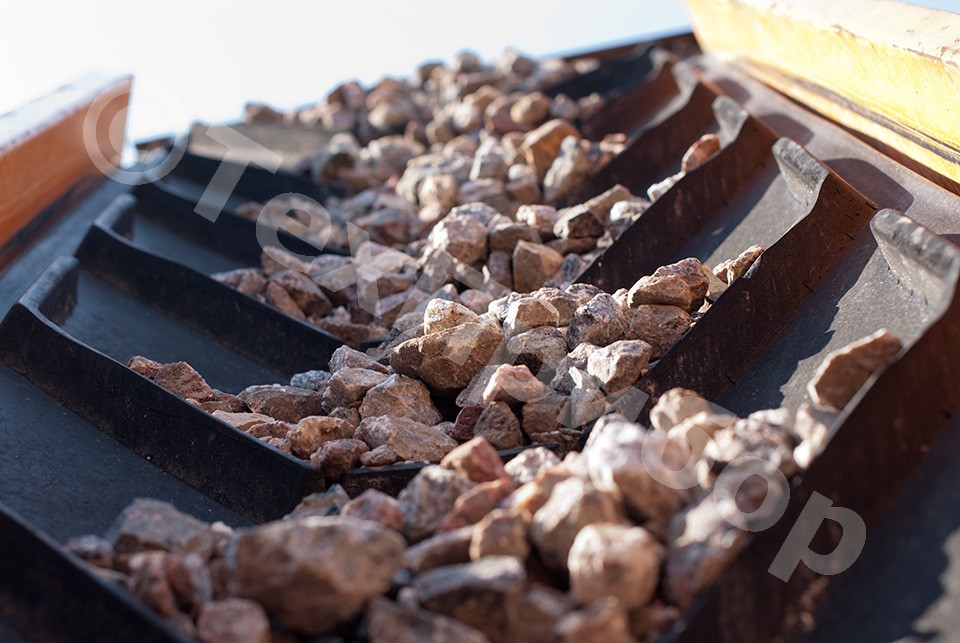

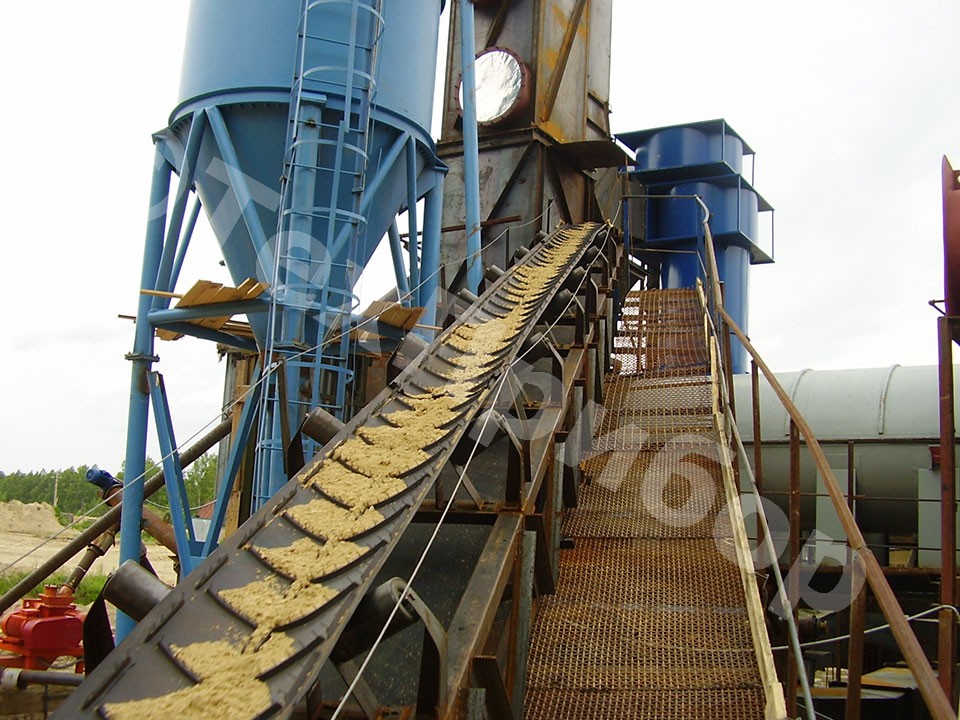

- Многослойная конвейерная лента с шевронными ребрами высотой 16 миллиметров позволяет эффективно транспортировать сыпучие материалы при максимально возможном наклоне ленточного конвейера (Таблица № 1).
- Ленточные конвейеры моделей «ЛК-500» и «ЛК-800» комплектуются износостойкой транспортной лентой. Многослойное нанесение резиновой массы на высокопрочное основание позволяет использовать ленточные конвейеры «ЛК» для перемещения высокоабразивных и крупнокусковых материалов осколочной формы. Благодаря высокой износостойкости рабочей ветви, возможность повреждения транспортной ленты перемещаемым материалом сведена к минимуму.
Информация, облегчающая выбор ленточного конвейера
A. Технические характеристики и возможности
Предприятие «ТехПрибор» проектирует, производит и реализует ленточные конвейеры «ЛК», предназначенные для транспортирования сыпучих и кусковых, взрывобезопасных, неагрессивных материалов различного происхождения.
Ширина транспортной ленты конвейеров «ЛК-500» и «ЛК-800» составляет 500 и 800 мм соответственно. Максимальная протяженность транспорта - 30 метров для «ЛК-500» и 50 метров для «ЛК-800».

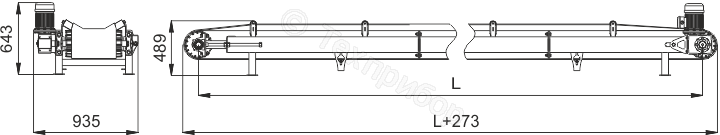

Габаритные размеры конвейеров «ЛК-500» и «ЛК-800» показаны на рисунке 2 и рисунке 3.
Рис. 2. Общий вид ленточного транспортера «ЛК-500»
Рис. 3. Общий вид ленточного транспортера «ЛК-800»
Технические характеристики ленточных конвейеров «ЛК» общего исполнения
| Параметры | «ЛК-500» | «ЛК-800» |
| Производительность, м3/ч | до 60 | до 170 |
| Ширина ленты, мм | 500 | 800 |
| Длина конвейера между осями барабанов, м | до 30 | до 50 |
| Наружный диаметр барабанов, мм | 273 | 273 |
| Скорость движения ленты, м/с* | 1.3 | 1.3 |
| Нагрузка на погонный метр ленты, кг | 200 | 300 |
| Шаг роликоопор несущей ветки конвейера, м* | 1.4 | 1.4 |
| Мощность установленного электродвигателя, кВт | 4-5.5 | 5.5-7.5 |
| Максимальный крутящий момент, Н*м | 273- 650 | 650-704 |
* Возможно изготовление конвейера с другими характеристиками
Таблица № 1. Максимальный угол подачи в зависимости от вида транспортируемого материала
| Тип материала | Пример | Угол наклона |
| Порошкообразные материалы | Известь, цемент, зола | 25° |
| Сыпучие материалы | Шлак, сухой песок | 20/25° |
| Свободно скатывающийся материал | Щебень, измельченный камень | 25° |
| Липкий материал | Мокрый песок, пепел, мокрая глина | 30/35° |
Б. Масса узлов и элементов ленточного конвейера

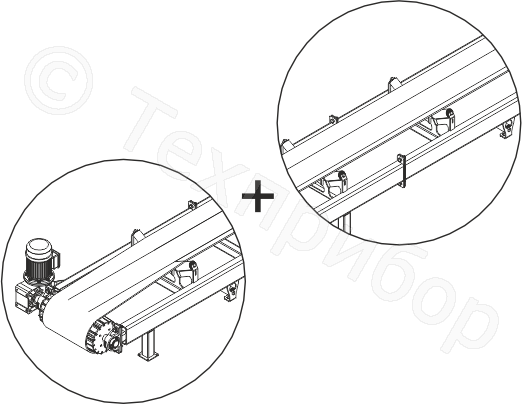

Для определения массы ленточного конвейера в зависимости от его длины требуется: сложить вес приводной станции (№1, Рис 4) (в состав станции входят: барабан приводной - натяжительный, мотор-редуктор, винтовые натяжители, два дефлекторных ролика), возвратной станции (№2, Рис 4) (в состав станции входят: неприводной барабан, подшипниковые опоры, крепления, два дефлекторных ролика) и необходимое количество погонных метров ленточного конвейера (№3, Рис 4) (в состав погонного метра ленточного конвейера входят: роликоопоры желобчатые верхние и роликоопоры плоские нижние, транспортная лента (рабочая и холостая ветка)) (Таблица № 2).
Таблица № 2. Масса узлов ленточного конвейера «ЛК»
| Модель конвейера | Приводная станция (№1) | Возвратная станция (№2) | Погонный метр конвейера (№3) |
| ЛК-500 | 198.5 кг | 136 кг | 39.5 кг |
| ЛК-800 | 273 кг | 175 кг | 64 кг |
В. Пример обозначения ленточного конвейера
В базовом варианте исполнения ленточные конвейеры «ЛК» имеют следующее обозначение:
Г. Расчет стоимости ленточного конвейера
Для определения стоимости ленточного конвейера в зависимости от его длины требуется: суммировать стоимость приводной станции (№1, Рис 4) (в стоимость станции входят: барабан приводной - натяжительный, мотор-редуктор, винтовые натяжители, два дефлекторных ролика), возвратной станции (№2, Рис 4) (в стоимость станции входят: неприводной барабан, подшипниковые опоры, крепления, два дефлекторных ролика) и необходимое количество погонных метров ленточного конвейера (№3, Рис 4) (в стоимость погонного метра входят: роликоопоры желобчатые верхние и роликоопоры плоские нижние, транспортная лента (рабочая и холостая ветка)).
Цены на данные позиции вы можете найти в прайс-листе. Для удобства пользования стоимость приводной и возвратной станций приведена в прайс-листе одной строкой.
Рис. 4
Пример:
- Cтоимость ленточного конвейера ЛК-500 длиной 3 метра в стандартной комплектации (гладкая резинотканевая лента, импортный мотор-редуктор, 4 дефлекторных ролика, устройство натяжения ленты, совмещенное с приводным узлом) – 155 400 рублей с НДС.
- Стоимость ленточного конвейера ЛК-800 длиной 3 метра в стандартной комплектации (гладкая резинотканевая лента, импортный мотор-редуктор, 4 дефлекторных ролика, устройство натяжения ленты, совмещенное с приводным узлом) – 236 400 рублей с НДС.
Д. Консультация и техподдержка
Для уточнения имеется ли на складе готовой продукции выбранное оборудование либо определения сроков его изготовления, пожалуйста, свяжитесь с нашими консультантами.
Для получения более подробной информации о технических характеристиках и возможностях ленточных конвейеров моделей «ЛК-500» и «ЛК-800», а также для заказа нестандартной продукции, пожалуйста, свяжитесь с нашими техническими специалистами по телефонам:
8 (48751) 4-87-27, 4-08-69; 8(903) 658-62-41, 8(905) 626-79-10.
