Общие сведения

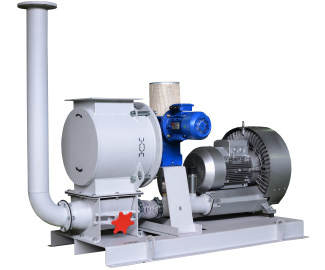

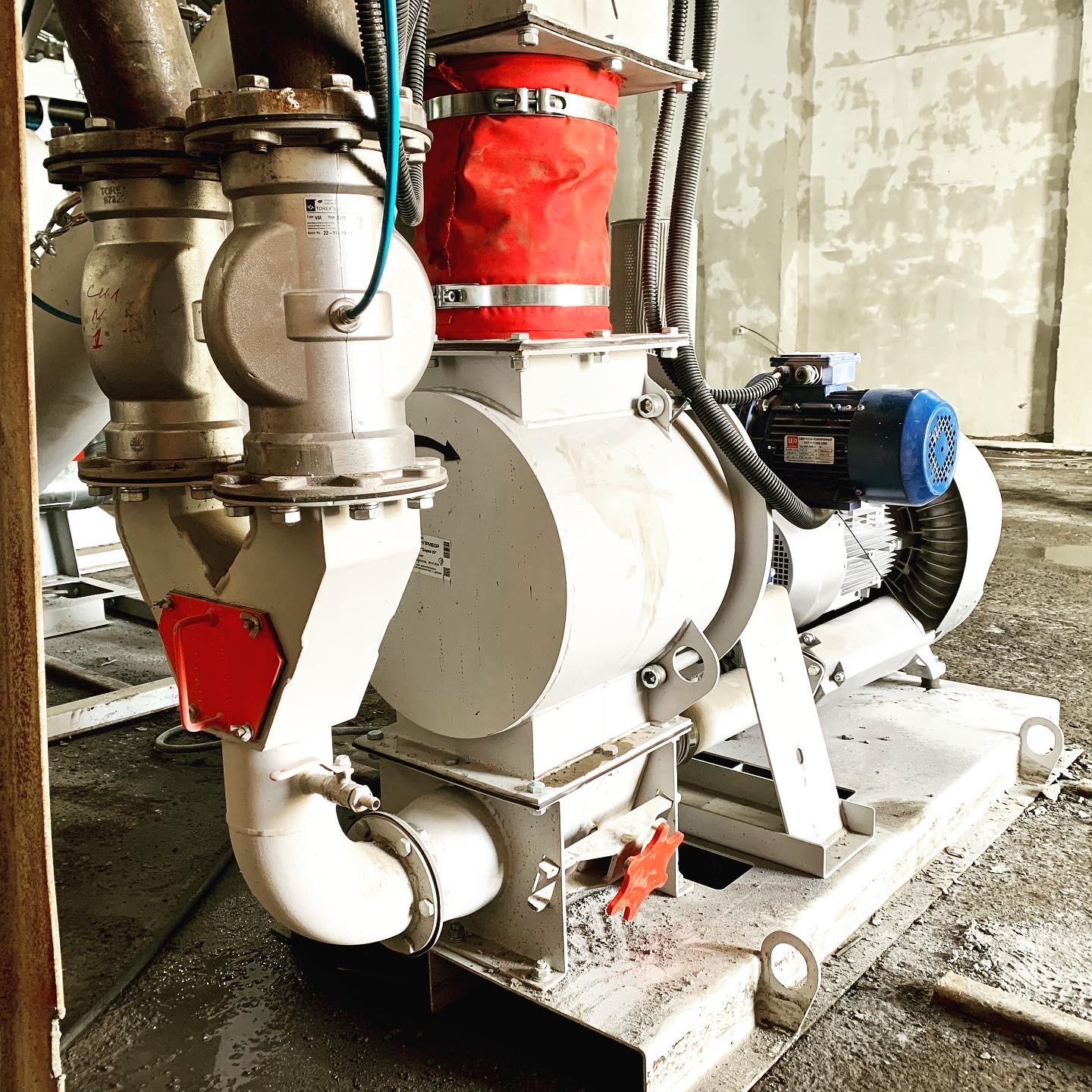

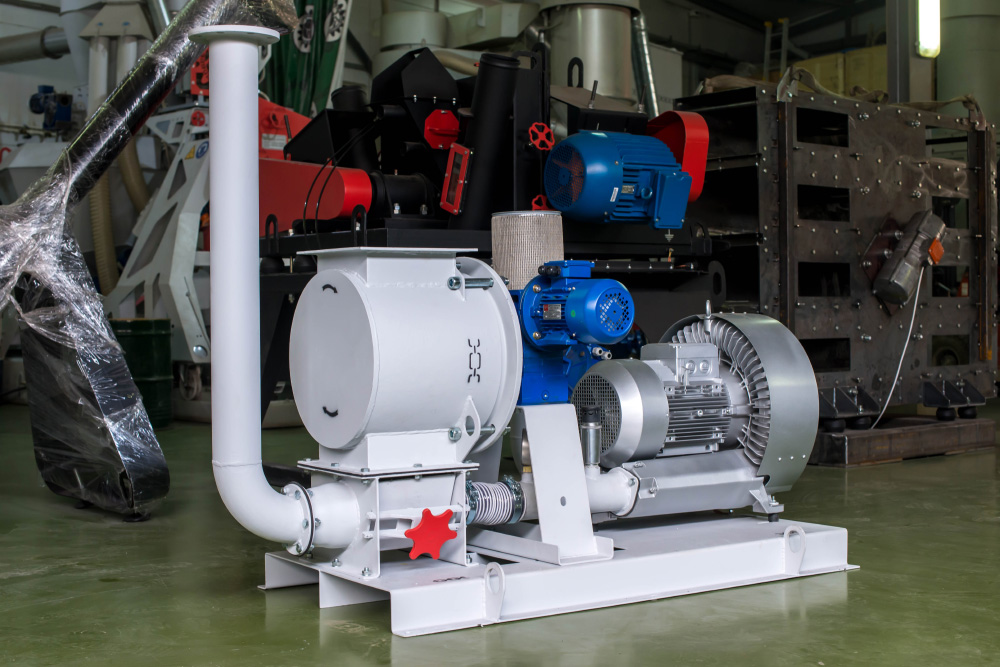

Пневмотранспорт для сыпучих материалов «БОРЕЙ 20» относится к низконапорным пневмотранспортным установкам нагнетательного действия и предназначен для транспортирования по трубопроводу хорошо сыпучих, не склонных к налипанию материалов силой сжатого воздуха, источником которого является встроенная вихревая воздуходувка.
Преимущества низконапорного пневмотранспорта рассматриваются в статье «Малогабаритный пневмотранспорт или сильные стороны низкого давления».
Технические характеристики комплекса «БОРЕЙ 20»

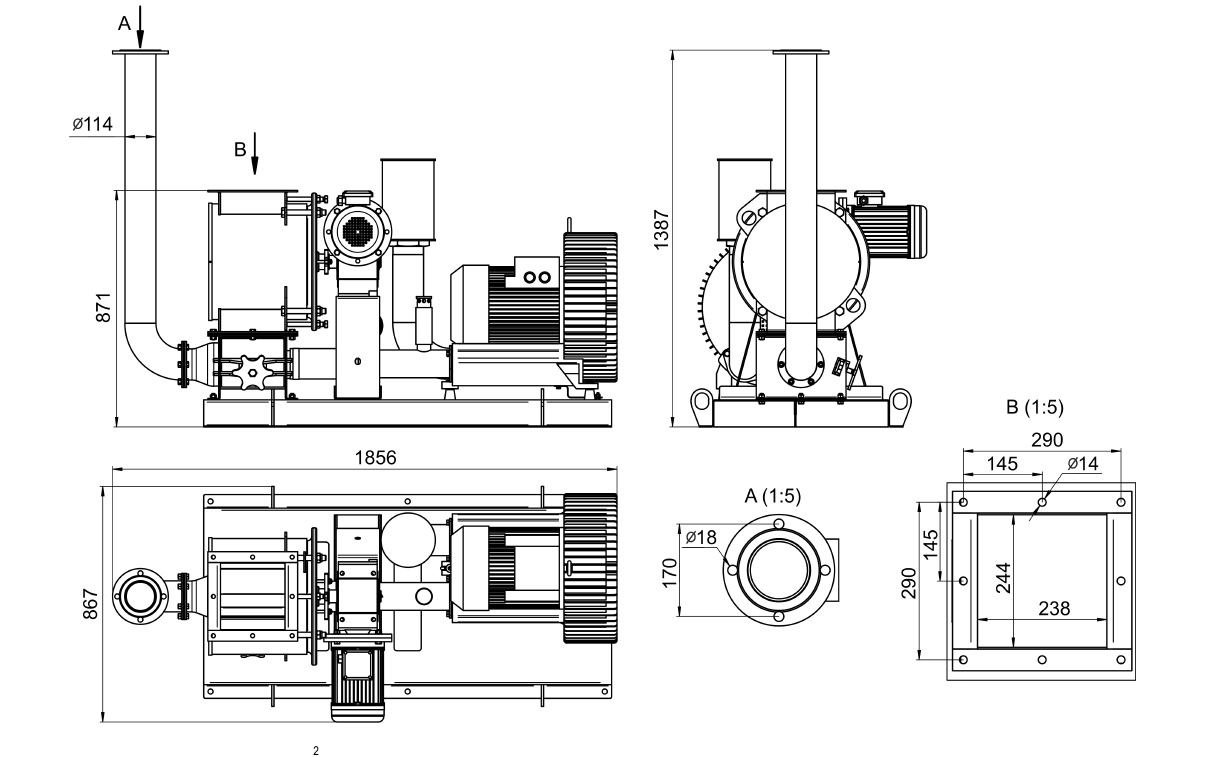

Пневмотранспорт «БОРЕЙ 20 МБ» имеет климатическое исполнение – УХЛ-4 по ГОСТ 15150. Технические характеристики пневмотранспорта «БОРЕЙ 20 МБ» указаны в таблице №1, габаритные размеры, размеры фланцев присоединения трубопровода и загрузочного патрубка на Рис.1.
Таблица №1
| Наименование | Единицы измерения | Значение |
|---|---|---|
| Производительность по твердой фазе, до | м3/ч | 20* |
| Высота подачи, до | м | 30 |
| Рекомендованный диаметр трубопровода | мм | 114 |
| Давление воздуха, не более | кПа | 46 |
| Производительность вихревого нагнетателя, до | м3/ч | 1050 |
| Гидравлическое сопротивление трубопровода и аспирационной установки, не более | Па | 1500 |
| Установленная мощность | кВт | 20 |
| Габаритные размеры (L×B×H) | мм | 1856х867х1384 |
| Масса | кг | 325 |
| Рабочая температура | °С | от +1 до +35 |
*Расчетное значение, требуется уточнение для конкретного вида материала
Рис.1
Пневмотранспорт «БОРЕЙ 20» Эксплуатационная документация. Руководство по эксплуатации. Паспорт.
Устройство и порядок работы

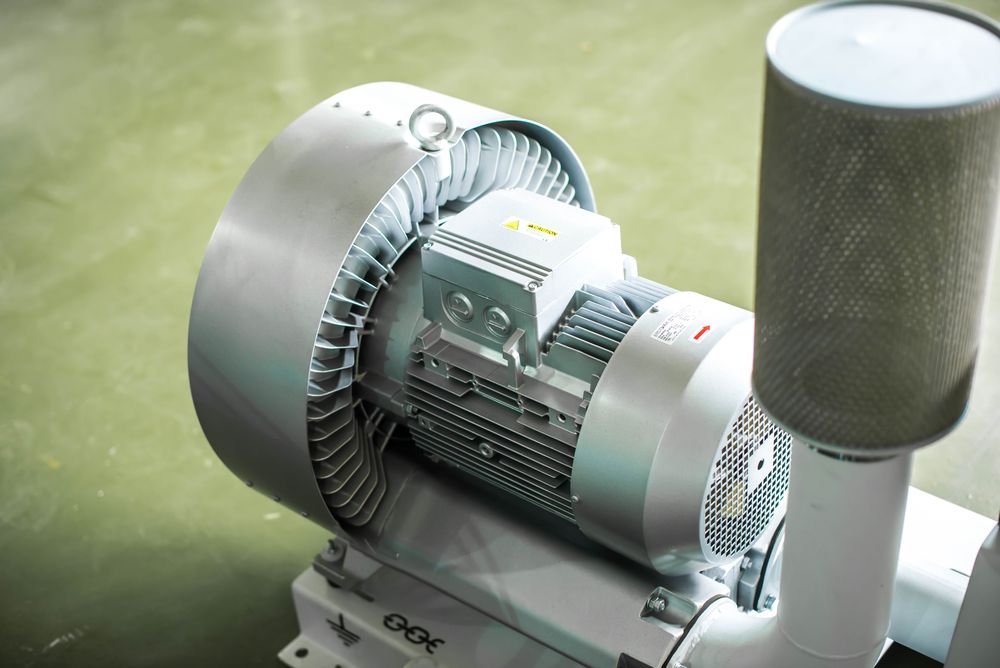

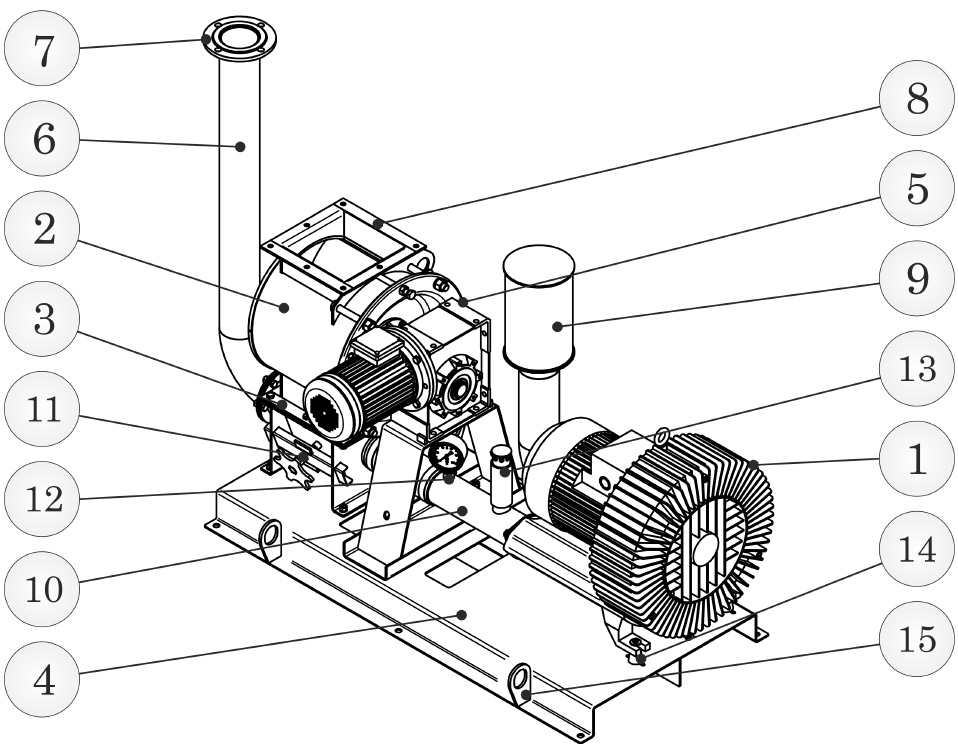

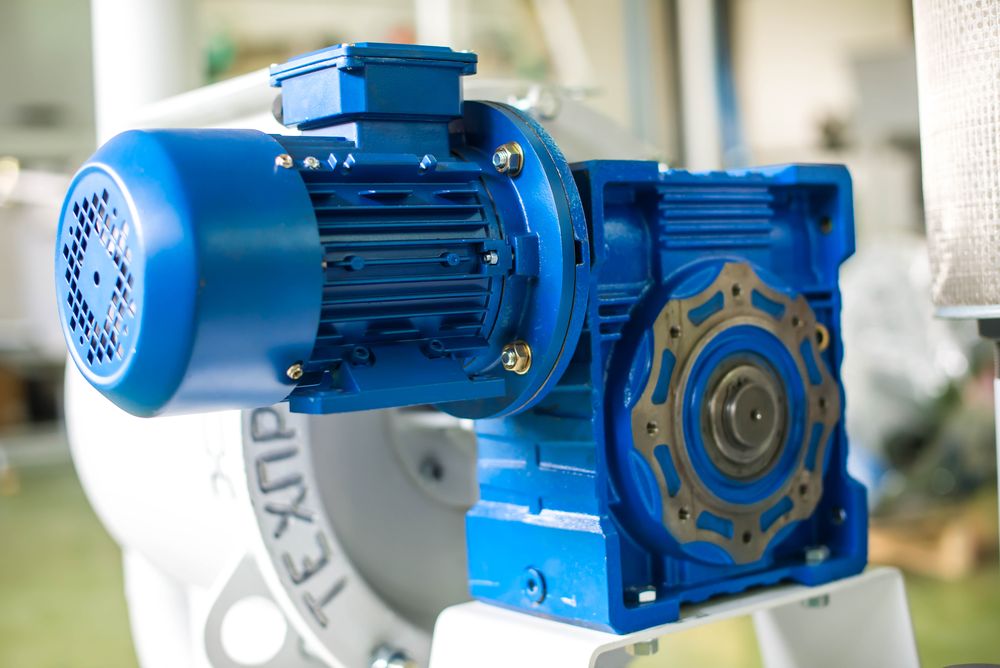

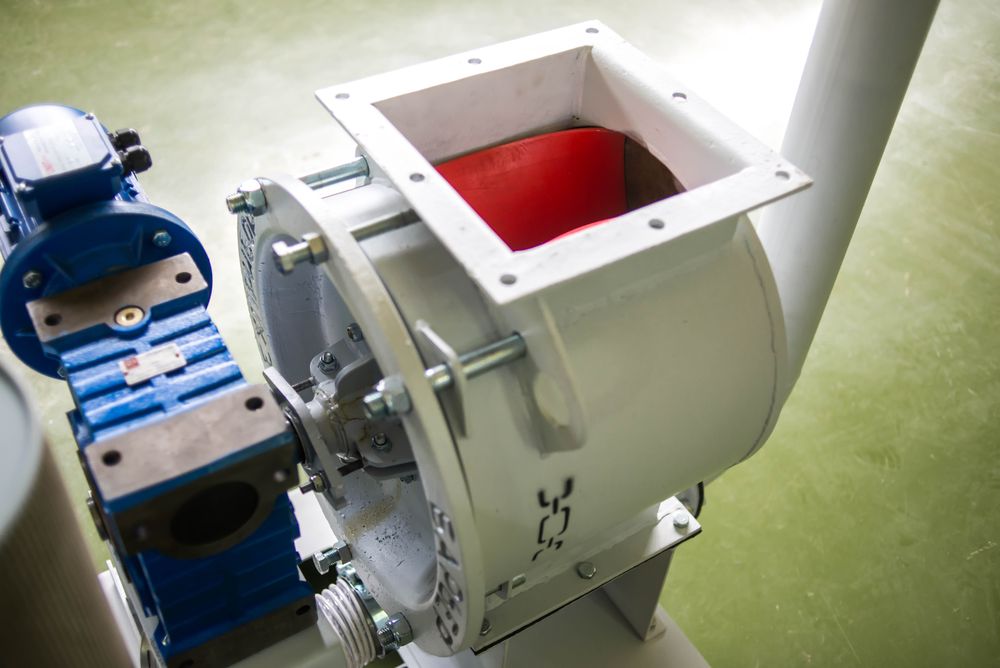

«Борей 20» (Рис. 2) состоит из: вихревой воздуходувки (1), шлюзового затвора (2), смесительной камеры (3), площадки-основания (4), мотор-редуктора (5) привода ячейкового ротора, напорной трубы (6) с фланцем (7). Корпус шлюзового затвора (2) оснащён фланцем (8), служащим для пылеплотного соединения изделия с бункером сырья. Очистка воздуха, поступающего в воздуходувку, производится сменным фильтром MF-32 (9). Сжатый воздух от воздуходувки (1) подается в смесительную камеру (3) по коллектору (10). Емкость смесительной камеры (3) закрыта лючком (11). Для контроля давления воздуха в полостях изделия служит манометр (12). Клапан сброса давления PRV (13) установлен на коллекторе (10). С целью предотвращения передачи вибрации от воздуходувки (1) на площадку-основание (4) используются резиновые виброизоляторы (14). Петли (15) служат для зацепки съемных грузозахватных устройств, навешиваемых на крюк крана для подъема и перемещения изделия.
Рис.2
Изделие работает следующим образом: из бункера сырья материал, подлежащий транспортированию, через загрузочный патрубок с фланцем (8) поступает в корпус шлюзового затвора (2) и заполняет находящиеся вверху ячейки ротора. При повороте ротора заполненные ячейки перемещаются в нижнюю часть корпуса шлюзового затвора (2), при этом транспортируемый материал ссыпается в смесительную камеру (3). Сжатый воздух от вихревой воздуходувки (1) по коллектору (10) поступает в смесительную камеру (3), где подхватывает порцию материала равную объему ячейки и по напорной трубе (6) выбрасывает ее в трубопровод. Материало-воздушная смесь поднимается по трубопроводу и поступает в приемную емкость. В емкости происходит отделение материала от воздуха, после чего он сбрасывается в атмосферу через фильтр.
Для уменьшения сопротивления движению материала, а так же предотвращения «завала» трубопровода последний должен располагаться вертикально либо под наклоном не менее 60о к горизонту, иметь постоянное сечение, минимально возможное количество поворотов с радиусами изгиба, больше1000 мм. Для предотвращения перегрузки вихревой воздуходувки (1) вследствие уменьшения сечения трубопровода, например при его «завале» транспортируемым материалом, на коллекторе (10) смонтирован клапан сброса давления PRV (13). Клапан отрегулирован на срабатывание при давлении 46 кПа.
Приемная емкость транспортируемого материала должна быть оборудована системой фильтрации отходящего воздуха, например, рукавным фильтром производительностью не менее 1050 м3/ч. Рукавный фильтр не входит в стандартный комплект поставки изделия. Общее гидравлическое сопротивление трубопровода, приемной емкости, рукавного фильтра либо другого пылеулавливающего оборудования не должно превышать 1500 Па.
Наша программа помощи клиенту: «попробуй, прежде чем покупать»
Высокая универсальность пневмотранспорта «БОРЕЙ 20» позволяет перемещать самые разные виды материалов: порошкообразных, зернистых и даже кусковых, однако, каждый из них имеет свои особенности, которые необходимо учитывать при организации «воздушного конвейера» на производстве. Для того чтобы наши потенциальные Заказчики могли оценить возможности оборудования, выпускаемого заводом «ТЕХПРИБОР», мы смонтировали пневмотранспорт «БОРЕЙ» в одном из цехов нашего предприятия для проведения бесплатных испытаний.
Согласуйте время, привезите свой материал, и Вы получите точные данные о производительности, дальности и высоте подачи именно Вашего материала!
Пневмотранспорт «БОРЕЙ» отмечен дипломом программы "100 лучших товаров России" 2014 г.
Пневмотранспорт серии «БОРЕЙ» соответствует требованиям Технических регламентов Таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования» и ТР ТС 004/2011 «О безопасности низковольтного оборудования».
