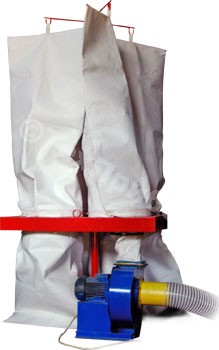

Пылеулавливающий агрегат модели «ПОТОК — ВЦП 2.5 - 10000»

«ПОТОК — ВЦП 2.5 - 10000» - новая модель из серии высокопроизводительных пылеулавливающих агрегатов, преимущество которой обеспечивается благодаря применению двухступенчатой схемы очистки и использованию самых современных фильтровальных материалов на основе полиэфирных волокон.

Предлагаемое оборудование предназначено для самостоятельного забора запыленного воздуха и его эффективной очистки от взвешенных частиц самого разного происхождения (сухой пыли, металлической, пластиковой, древесной стружки, средне и мелкозернистых порошкообразных материалов).

«ПОТОК — ВЦП 2.5 - 10000» имеет достаточно простую, но вместе с тем очень эффективную конструкцию корпуса-коллектора с установленными на нем фильтровальными элементами, изготовленными из нетканых износостойких материалов. Подобная компоновка элементов позволяет создать компактные агрегаты с максимально большой площадью активной фильтрующей поверхности, идеально адаптированные к размещению в непосредственной близости от технологического оборудования - источника пылеобразования.

К несомненным достоинствам пылеулавливающего агрегата данной модели следует отнести его универсальность, большую производительность, высокую степень очистки воздуха, экономичность и простоту технического обслуживания.

Высокая эффективность - Низкие затраты

Высокая степень очистки при работе с материаловоздушными смесями самой различной концентрации в пылеулавливающем агрегате «ПОТОК — ВЦП 2.5 - 10000» достигается благодаря использованию двухступенчатой схемы пылеулавливания, когда инерционный способ осаждения частиц дополняется механическим.

Конструкторским бюро МП «ТЕХПРИБОР» был использован свой многолетний опыт в проектировании пылеулавливающих агрегатов и самые новейшие разработки в производстве нетканых фильтровальных материалов, чтобы создать по-настоящему универсальный агрегат одинаково уверенно решающий задачи аспирации — пылеулавливания в самых различных производственных процессах. Независимо от вида материала, его плотности и концентрации в воздушном потоке, взвешенные частицы, образующиеся при обработке древесины, производстве строительных материалов, работах по перетариванию сыпучих материалов, и загрязняющие воздух производственных помещений, могут быть эффективно отделены с помощью пылеулавливающего агрегата «ПОТОК — ВЦП 2.5 - 10000», оригинальная конструкция которого, позволяет, при сохранении стабильных показателей степени очистки, найти желаемый компромисс между высокой производительностью и небольшими габаритными размерами.

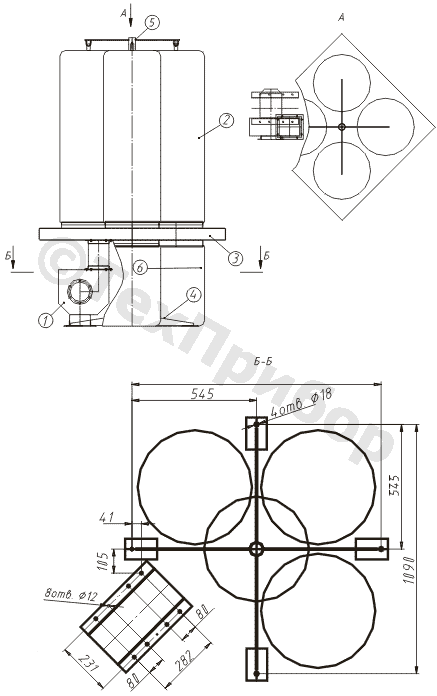

Пылеулавливающий агрегат «ПОТОК — ВЦП 2.5 - 10000» состоит из промышленного пылевого вентилятора (1), фильтровальных рукавов (2), корпуса- коллектора (3), рамы-основания (4), штанги крепления рукавов (5) и пылесборных мешков (6).

Воздух, содержащий взвешенные частицы, захватывается центробежным вентилятором от источника пылеобразования и через гибкий рукав поступает в первую ступень очистки. За счет увеличения сечения при входе в корпус-коллектор, материаловоздушный поток снижает свою скорость при одновременном изменении направления движения. Крупные частицы выпадают из потока и оседают в пылесборных мешках. Более мелкие включения выносятся воздушным потоком и оседают на стенках фильтровальных рукавов. При этом размер задерживаемых частиц составляет 5-10 мкм. Самоочистка фильтрующей поверхности происходит в результате произвольных колебаний ткани. К несомненным достоинствам подобной схемы можно отнести тот факт, что очищенный воздух после прохождения сквозь материал фильтровальных рукавов возвращается в цех, а не выбрасывается в атмосферу, что значительно снижает потерю тепла в производственном помещении.

Благодаря вертикальной компоновке элементов, пылеулавливающий агрегат «ПОТОК — ВЦП 2.5 - 10000» не занимает много места и может быть легко размещен в непосредственной близости от источников пылеобразования, сократив тем самым протяженность транспортной системы. Компактность и небольшие массогабаритные характеристики позволяют полностью отказаться от устройства массивного фундамента, а наличие встроенного вентилятора обеспечивает возможность самостоятельного забора загрязненного воздуха, что делает возможным свободное размещение пылеулавливающего агрегата на внутрицеховой территории.

Универсальность - Широкие возможности применения

В настоящее время использование эффективных систем пылеподавления и аспирации позволяет не только улучшить условия труда на производстве, но и также увеличить выход тонкого продукта, повысив тем самым конкурентные преимущества отечественных предприятий. Переработка больших объемов самых разнообразных материалов, оборот которых вызывает интенсивное пылеобразование, является очень распространенным процессом для многих отраслей промышленности. Строительная, дорожно-строительная, горнодобывающая, металлургическая, деревообрабатывающая, химическая промышленности — далеко не полный перечень областей применения нового пылеулавливающего агрегата «ПОТОК — ВЦП 2.5 - 10000». Независимо от того используется ли данная модель как самостоятельный агрегат или в составе аспирационной системы, высокая универсальность, большая производительность, низкие массогабаритные характеристики — делают возможным использование данного оборудования для решения широчайшего круга задач. Пылеулавливающий агрегат «ПОТОК — ВЦП 2.5 - 10000» - это не только уникальное сочетание надежности и высокой производительности, но и совершенно новые возможности в создании участков локальной аспирации и пылеулавливания.

Простое техническое обслуживание - Легкость доступа

При создании пылеулавливающего агрегата «ПОТОК — ВЦП 2.5 - 10000» вопросам упрощения операций по его техническому обслуживанию в ограниченном рабочем пространстве уделялось особое внимание.

Не секрет, что зачастую аспирационные установки не используются на производстве надлежащим образом, производительность оборудования серьезно страдает из-за нерегулярного технического обслуживания, его сложности и высокой трудоемкости. Специалисты МП «ТЕХПРИБОР», понимая, что время, потерянное при замене фильтрующих элементов, очистки коллектора, регламентном обслуживании вентилятора - это время, потерянное в производстве, использовали целый ряд технических решений, направленных на снижение времени вынужденного простоя оборудования. Именно поэтому, все регламентные работы по обслуживанию пылеулавливающего агрегата «ПОТОК — ВЦП 2.5 - 10000» предельно просты и доступны, а крепления фильтрующих элементов являются быстроразъемными. Благодаря продуманной конструкции сопрягаемых деталей, замена пылесборных мешков также не представляет каких-либо затруднений и может выполняться силами одного человека без использования грузоподъемных механизмов.

Наглядным примером действительного упрощения технического обслуживания является оригинальная конструкция корпуса-коллектора. Для его ревизии достаточно снять один из фильтрующих элементов и получить доступ абсолютно ко всем узлам и деталям коллектора.

Комплексная поддержка до и после продажи

Каждый пылеулавливающий агрегат модели «ПОТОК — ВЦП 2.5 - 10000» обеспечивается комплексным обслуживанием и технической поддержкой, которые начинаются уже с момента анализа потребностей заказчика и разработки наиболее рациональных схем аспирации - пылеулавливания с учетом конкретных условий производства.

В рамках послегарантийного обслуживания специалистами МП «ТЕХПРИБОР» оказывается всесторонняя поддержка заказчика по вопросам, касающимся наиболее продуктивного использования пылеулавливающих агрегатов на производстве.

Технические характеристики пылеулавливающего агрегата модели «ПОТОК — ВЦП 2.5 - 10000»

Габаритные размеры (LxBxH), мм 1350х1206х2520
Марка пылевого вентилятора ВЦП-2.5
Установленная мощность, кВт 2.2
Полное давление, Па 750-880
Эффективность очистки от пыли, среднемедианный размер частиц - 30 мкм не менее, % 99.9
Диаметр воздуховода, мм 160
Максимальная производительность, м3 4000
Активная фильтрующая поверхность, м2 10
Количество фильтровальных рукавов, шт. 4
Количество пылесборных мешков, шт. 3
Масса, кг 120
