Воздухонагреватель «РАКЕТРОН-100» относится к воздушным отопительным аппаратам, работающим на твёрдом биотопливе – древесных пеллетах класса качества А1, А2, В, по ГОСТ Р 55114 – 2012 диаметром 6,6÷8,8 мм.
Воздухонагреватель «РАКЕТРОН-100» имеет два фиксированных режима работы: ЭКОНОМИЧНЫЙ и ФОРСИРОВАННЫЙ, обеспечивающие 30% и 100% номинальной теплопроизводительности соответственно.
Технические характеристики
|
|
| Параметры | Значения |
|---|---|
| Мощность, кВт*ч, в режимах «ФОРСАЖ» / «ЭКОНОМ» | 100 / 33.3* |
| Расход топлива, кг/ч, в режимах «ФОРСАЖ» / «ЭКОНОМ» | 22 / 7.3* |
| Объем нагреваемого воздуха, проходящего через теплообменник, м. куб. в час, не более | 5000 |
| Объем отапливаемого помещения в режиме «ФОРСАЖ», м. куб. | 2000** |
| КПД, %, не более | 95 |
| Рекомендованный диаметр дымохода, мм, не менее | 200 |
| Температура на выходе из патрубка горячего воздуха, гр. Цельсия, в диапазоне | 30-99 |
| Объем топливного бункера, л, не менее | 250 |
| Объем ящика для золы, л, не менее | 49 |
| Напряжение питания, В | 380 |
| Установленная мощность, кВт, не более | 6 |

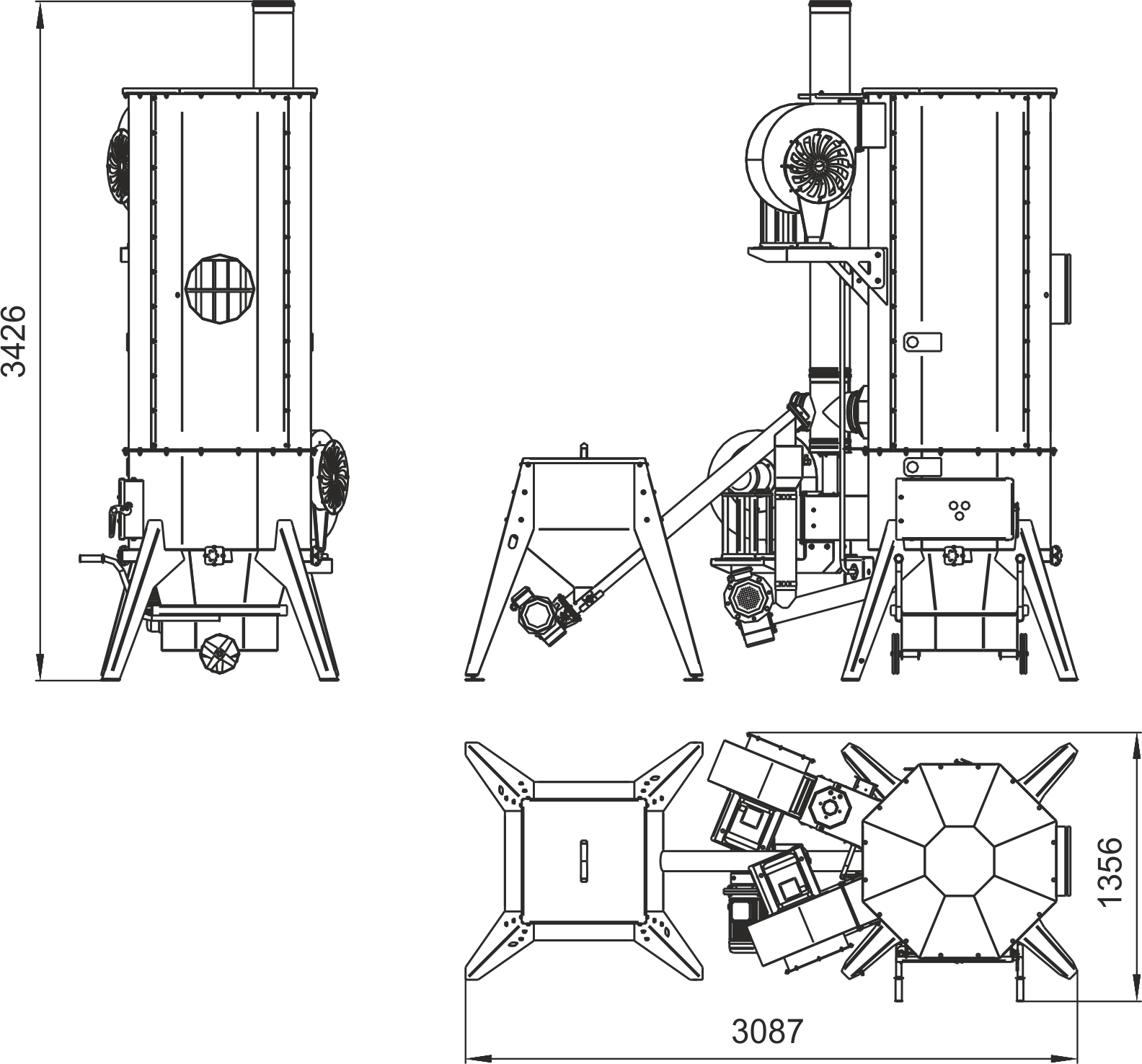

| Габаритные размеры (L×B×H), мм | 3087 х 1356 х 3426 |
| Масса, кг, не более | 900 |
Воздухонагреватель «РАКЕТРОН-100» имеет надежную конструкции и оригинальный внешний вид, он работает на древесных пеллетах - экологически чистом топливе, использование которого снижает эмиссию углерода в атмосферу Земли.
«РАКЕТРОН-100» способен проработать в режиме «ЭКОНОМ» более 16 часов на одной загрузке топлива с КПД 92-95 %. Ракетроном его назвали, потому что данное электровакуумное устройство построено по схеме характерной для «ракетных» печей, то есть у него имеется жаростойкая труба - райзер, температура внутри которой достигает 1000 гр. Цельсия, благодаря чему создаются условия для более полного сгорания компонентов топлива. Летучие вещества, составляющие до 90 % массы древесины, в состав которых входят деготь, смолы, фенолы и другие органические соединения при прохождении через высокотемпературную зону распадаются на элементарные газы: окись углерода, водород, углекислый газ, большая часть которых сгорает внутри райзера. Поэтому до 95 % энергии, содержащейся в пеллетах, превращается в тепло, а выхлоп из трубы воздухонагревателя «РАКЕТРОН-100» практически не заметен.

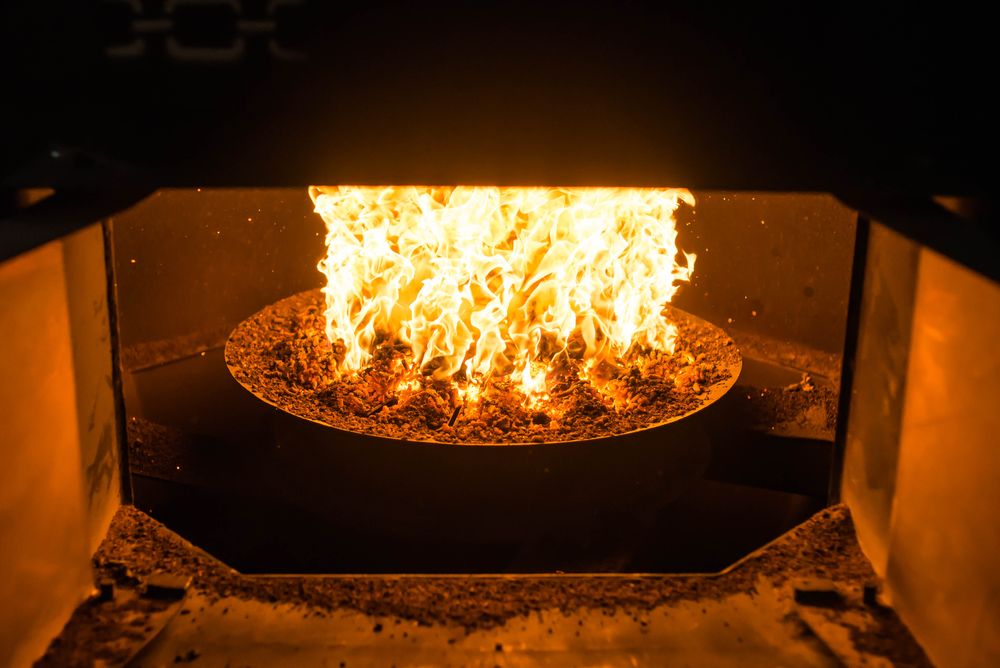

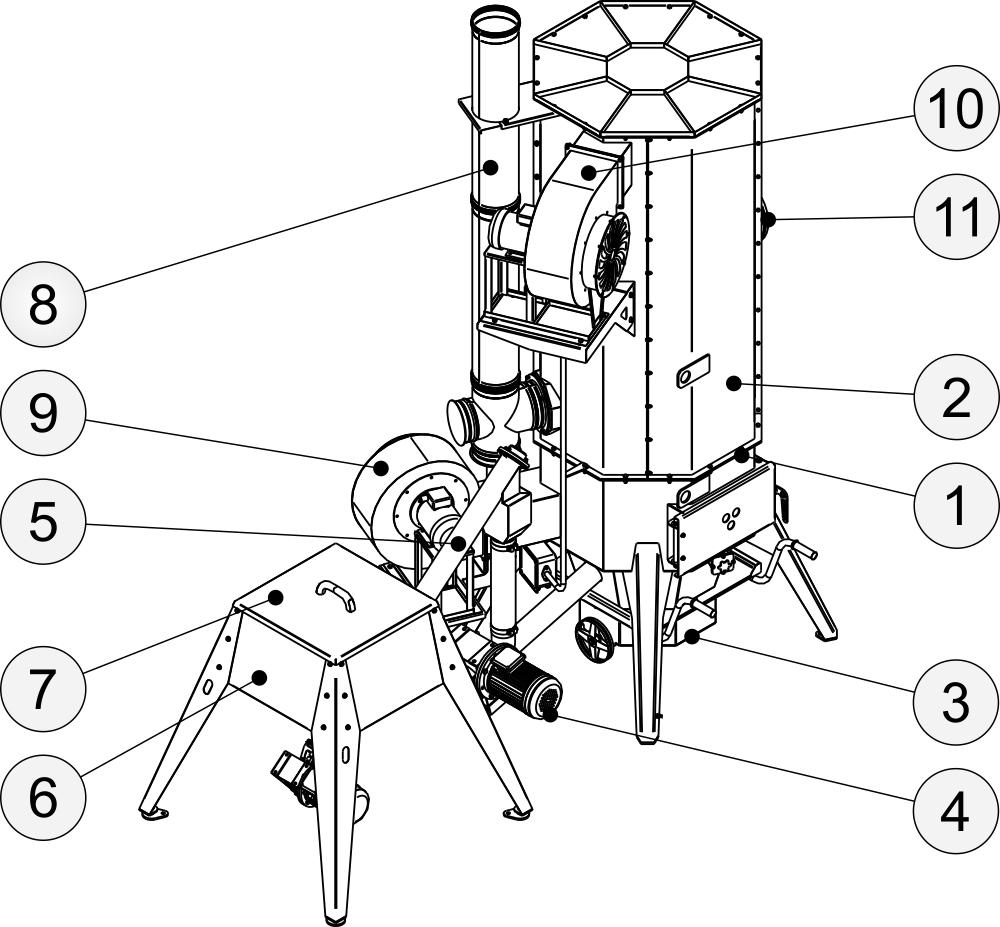

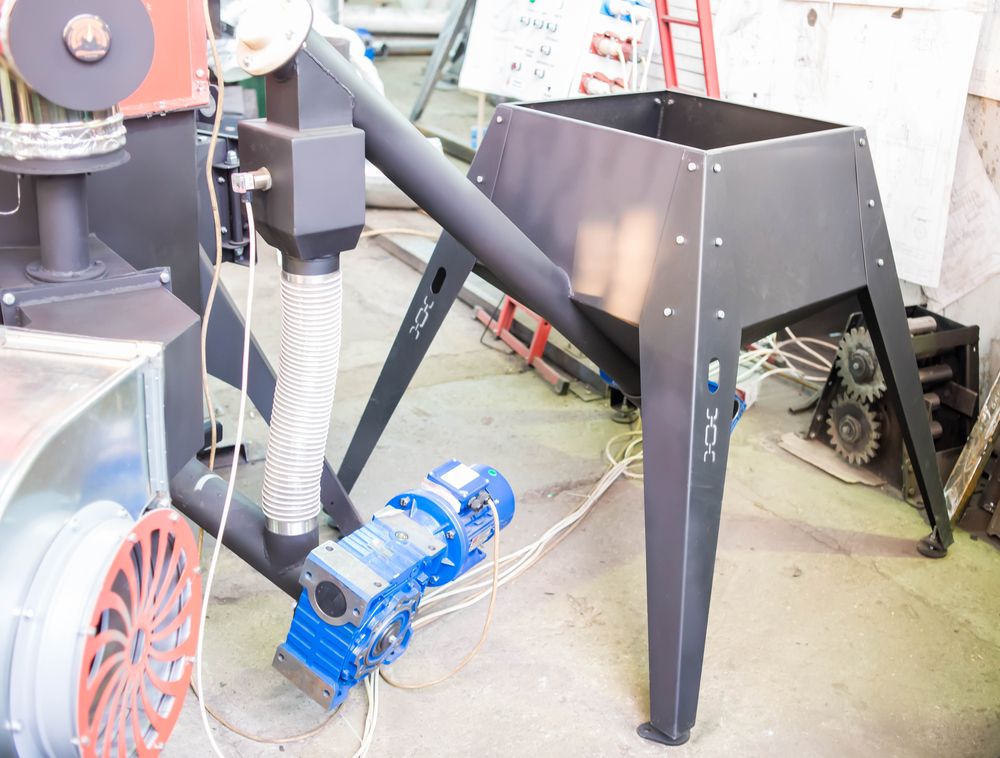

Изделие работает следующим образом: пеллеты из топливного бункера (6), оснащенного крышкой (7), захватываются встроенным шнеком (5) и по рукаву поступают в корпус напорного шнека (4), а далее в топку (1). Горение топлива происходит на поверхности крышки вихревой горелки, объем подаваемого воздуха регулируется вентилями дутья. Газообразные продукты сгорания внутри топки смешиваются с вторичным воздухом, поступающим из периферийных отверстий крышки вихревой горелки и догорают внутри трубы-райзера. Образовавшиеся дымовые газы, двигаясь внутри рекуперативного теплообменника (2), сверху вниз отдают тепло его стенкам и через вытяжной патрубок поступают в четверик ), дымоход (8), далее в дымовую трубу. Съем тепла с поверхности теплообменника и стенок топки происходит за счет их обдува верхним (10) и нижним (9) вентиляторами. Поток нагретого воздуха выходит из кожуха (11) через патрубок круглого сечения.

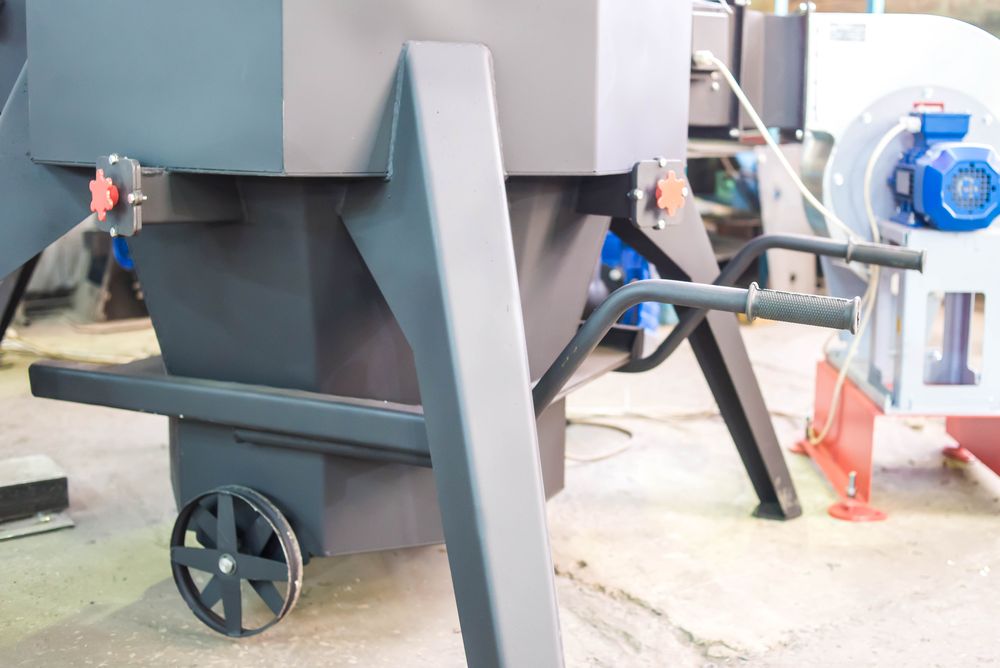

В нижней части топки (1) имеются направляющие зольного ящика (3). Для удобства пользования зольный ящик (3) оснащен колесами и рукоятками, он может быть установлен как со стороны дверцы топки, так и с противоположной стороны.
Для предотвращения возникновения потенциально опасных ситуаций изделие оснащено независимыми системами блокировок. Термочувствительные элементы блока термовыключателей введены во втулки заглушки четверика для контроля температуры отходящих дымовых газов. При затухании горелки и соответственно снижении температуры дымовых газов работа шнеков автоматически останавливается. В случае перегрева теплообменника, по достижению дымовыми газами температуры 230 гр.Цельсия, изделие автоматически переходит в режим «ЭКОНОМ».
Для предотвращения тления топлива в шнеках изделие оснащено системой контроля уровня топлива в гофрированном рукаве. Если по какой либо причине, например, аварии напорного шнека, топливо заполнит рукав, шнек бункера будет автоматически остановлен, а на лицевой панели электрического пульта управления загорается сигнальная лампа «ОШИБКА».
При завершении работы изделия нажатием кнопки «СТОП РАБОТА», шнек бункера будет немедленно остановлен, в то время как напорный шнек выполнит еще несколько циклов загрузки горелки, чтобы освободится от топлива.
