Из чего состоит конвейер «ХАРД ШНЕК»?

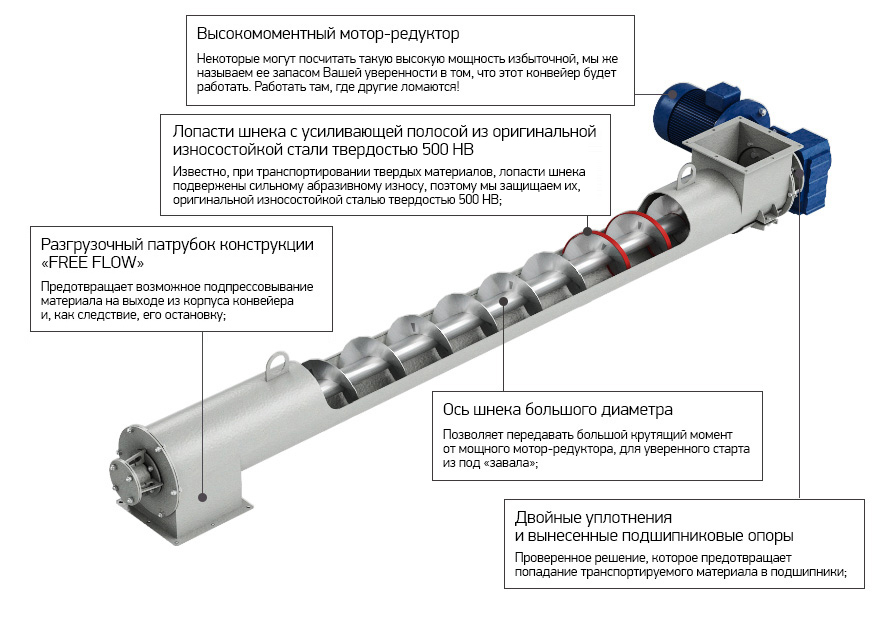

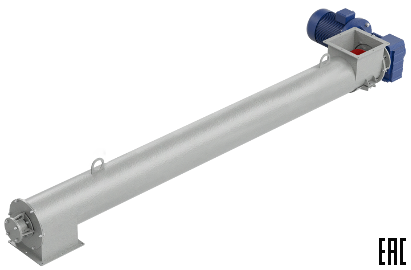

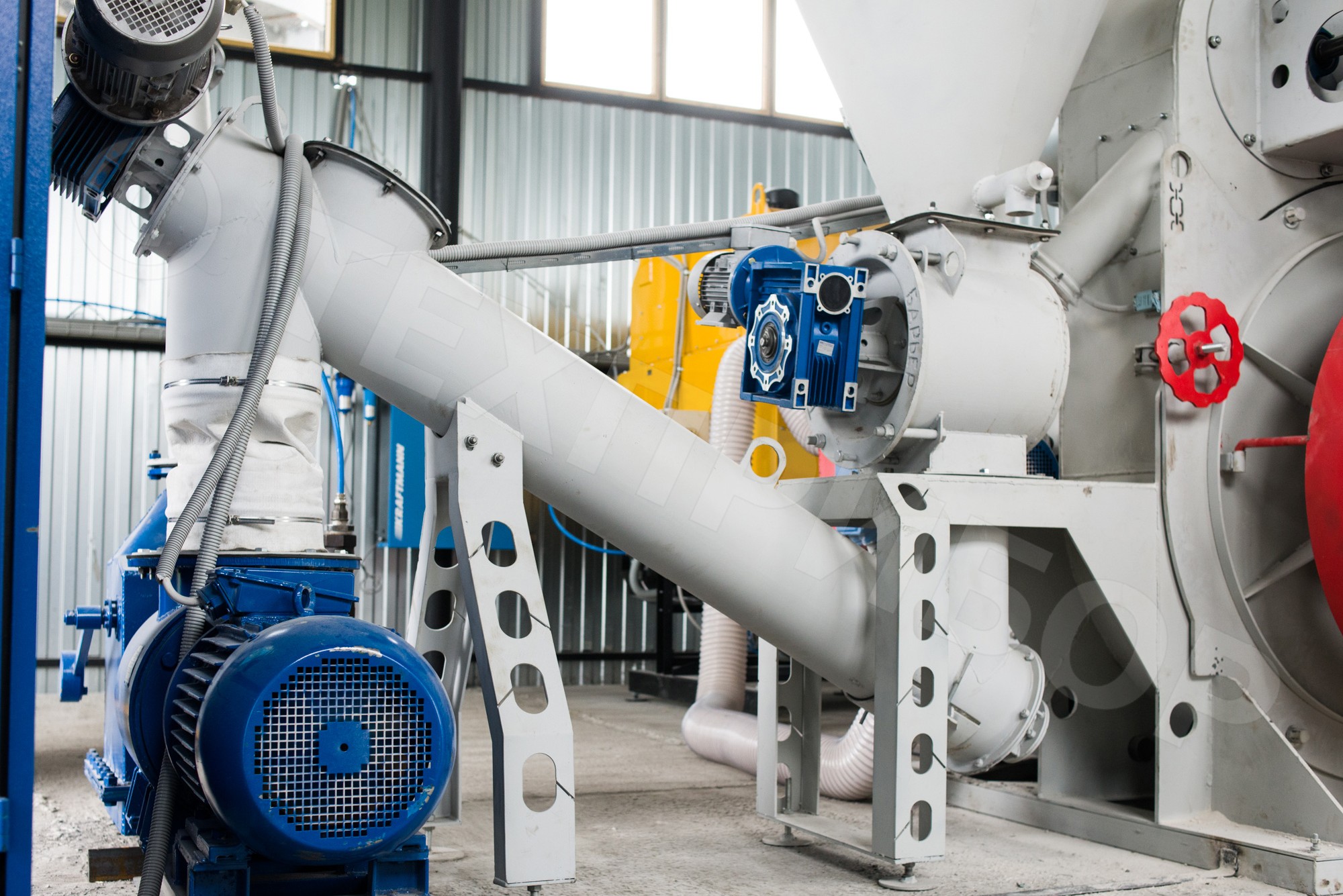

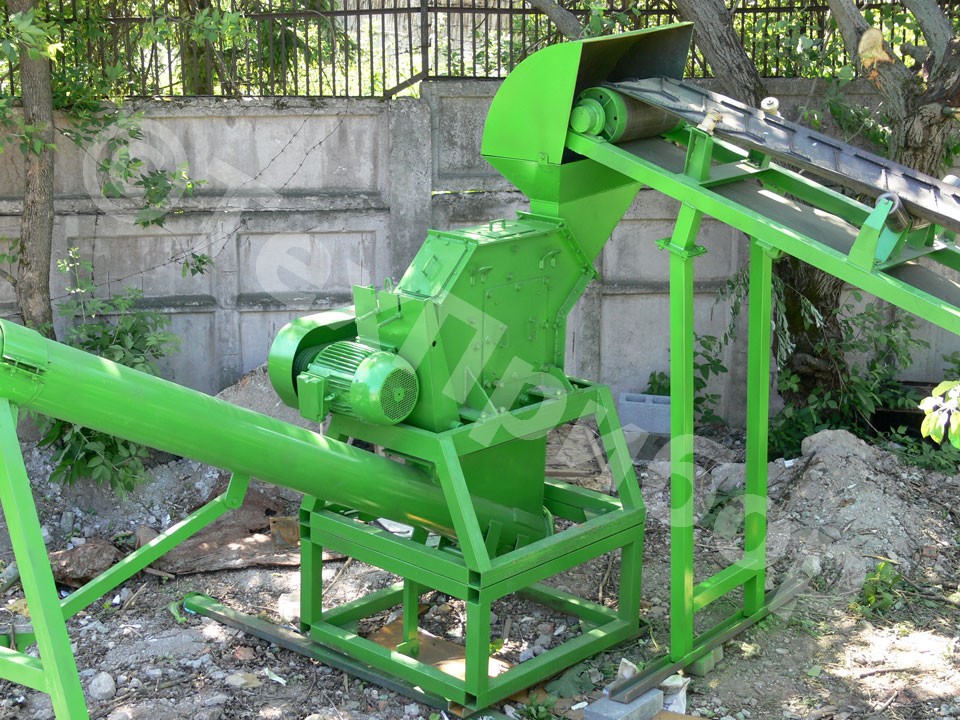

Какой бы ни была модель или модификация винтового конвейера серии «ХАРД-ШНЕК», Вы можете быть уверены, в нем использованы все известные нам решения, которые позволяют ему работать там, где другие конвейеры ломаются. Вы сами можете убедиться в этом!
- Лопасти шнека с усиливающей полосой из оригинальной износостойкой стали твердостью 500 HB. Как известно, при транспортировании твердых материалов, лопасти шнека подвержены сильному абразивному износу, поэтому мы защищаем их, оригинальной износостойкой сталью;
- Разгрузочный патрубок конструкции «FREE FLOW». Предотвращает возможное подпрессовывание материала на выходе из корпуса конвейера и, как следствие, его остановку;
- Двойные уплотнения и вынесенные подшипниковые опоры. Проверенное решение, которое предотвращает попадание транспортируемого материала в подшипники;
- Ось шнека большого диаметра. Позволяет передавать большой крутящий момент от мощного мотор-редуктора, для уверенного старта из под «завала»;

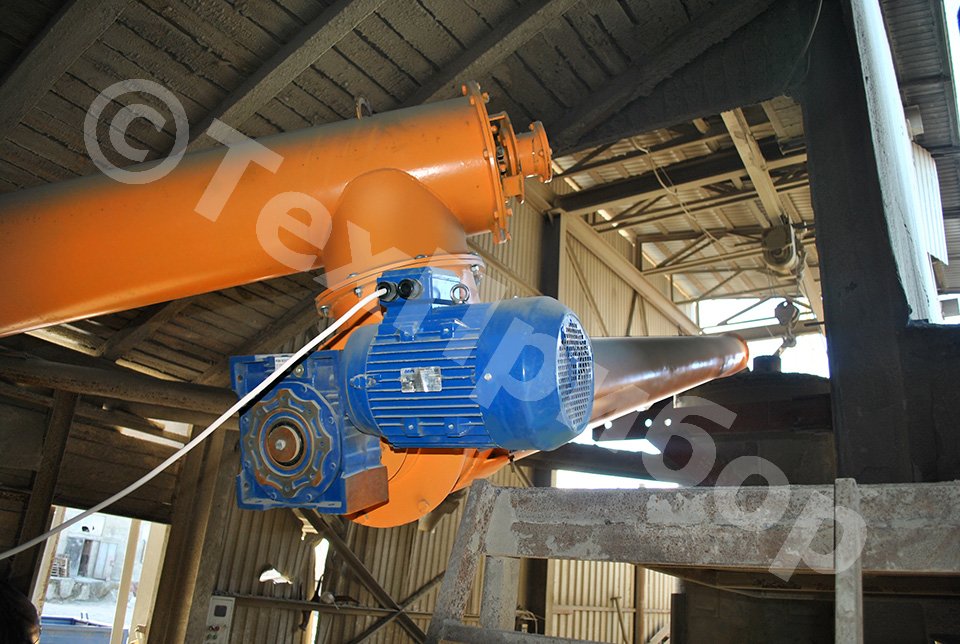

- Высокомоментный мотор-редуктор. Некоторые могут посчитать такую высокую мощность избыточной, мы же называем ее запасом Вашей уверенности в том, что этот конвейер будет работать. Работать там, где другие ломаются!
Технические характеристики

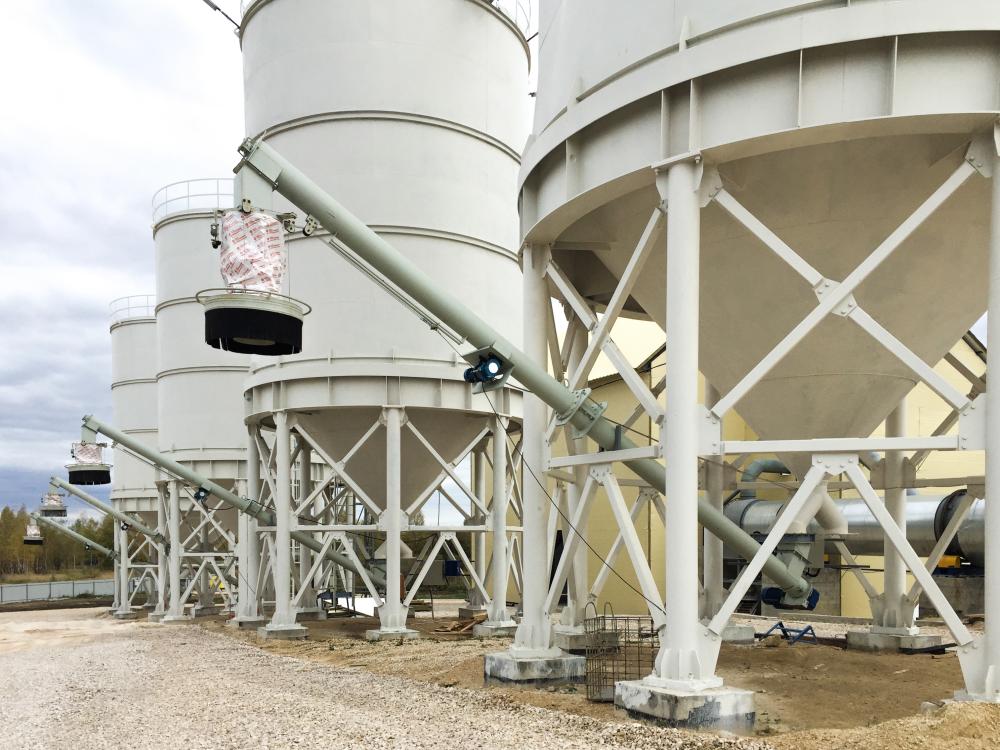

Винтовые конвейеры серии «ХАРД-ШНЕК» предназначены для транспортирования пылевидных, зернистых, мелкокусковых материалов с размерами частиц до 10 мм по горизонтальным и наклонным трассам.
Винтовые конвейеры серии «ХАРД-ШНЕК» выпускаются в двух моделях «Х-Ш 160» и «Х-Ш 280», которые отличаются друг от друга диаметром корпуса, длиной транспортирования и производительностью. В свою очередь модель «Х-Ш 280» имеет три модификации, а «Х-Ш 160» - две. Модификации моделей конвейеров «Х-Ш 280» и «Х-Ш 160» различаются типом установленных редукторов и мощностью электродвигателей. Обычно используются следующие обозначения моделей и модификаций винтовых конвейеров серии «ХАРД-ШНЕК»:
- «Х-Ш 160 110»- длина корпуса до 3 м, мощность электродвигателя до 5.5 кВт;
- «Х-Ш 160 77»- длина корпуса до 5 м, мощность электродвигателя до 11 кВт;
- «Х-Ш 280 110»- длина корпуса до 3 м, мощность электродвигателя до 5.5 кВт;
- «Х-Ш 280 77»- длина корпуса до 6 м, мощность электродвигателя до 11 кВт;
- «Х-Ш 280 79»- длина корпуса до 6 м, мощность электродвигателя до 22 кВт;

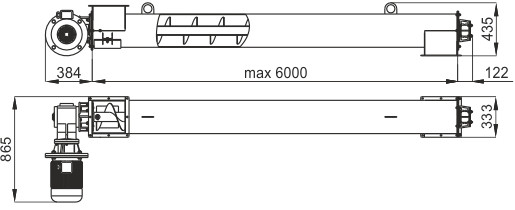

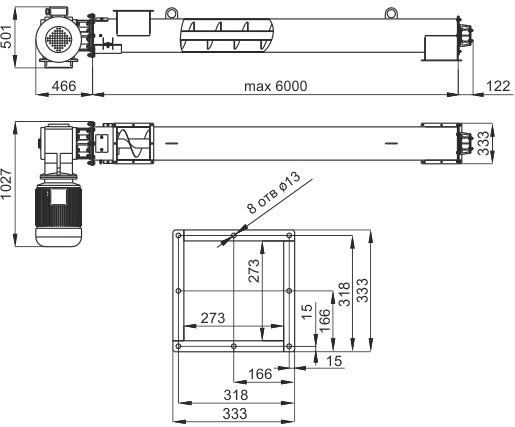

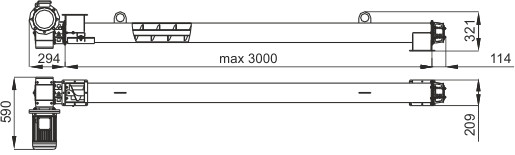

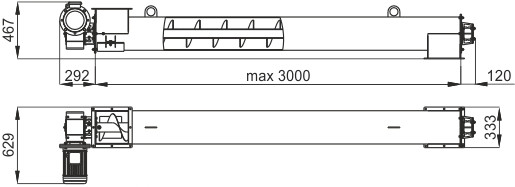

Технические характеристики конвейеров модели «Х-Ш 280» модификации 110, 77, 97 указаны в таблице № 1. Габаритные размеры, размеры фланцев загрузочного и разгрузочного патрубков приведены на Рис. 1.

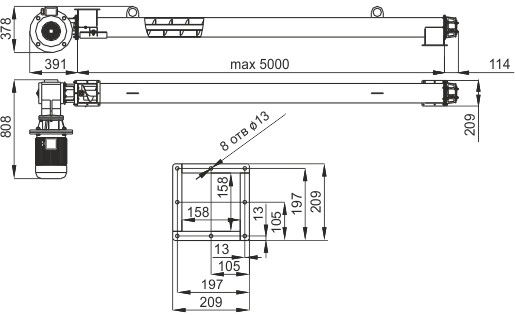

Технические характеристики конвейеров модели «Х-Ш 160» модификации 110, 77 указаны в таблице № 2. Габаритные размеры, размеры фланцев загрузочного и разгрузочного патрубков приведены на Рис. 2.
| Показатели | Модификация | Значения |
|---|---|---|
| Производительность, до, м3/ч | 110, 77, 79 | 41.6* |
| Длина корпуса max, мм | 110 | 3000 |
| 77, 79 | 6000 | |
| Установленная мощность max, кВт | 110 | 5.5 |
| 77 | 11 | |
| 79 | 22 | |
| Масса погонного метра корпуса со шнеком, кг** | 110, 77, 79 | 43.8 |
| Масса консольного узла, кг** | 110, 77, 79 | 24.9 |
| Масса приводного узла с установленным мотор-редуктором, кг** | 110 | 84.8 |
| 77 | 190.6 | |
| 79 | 475 | |
| *Расчетное значение, требуется уточнение для конкретного вида материала с учетом условий его транспортирования **Общая масса конвейера «Х-Ш» в зависимости от его длины и модификации определяется путем сложения масс: мотор-редуктора, приводного узла, консольного узла, промежуточной опоры и необходимого количества погонных метров корпуса со шнеком |
||
Х-Ш 280 110
Х-Ш 280 77
Х-Ш 280 79
| Показатели | Модификация | Значения |
|---|---|---|
| Производительность, до, м3/ч | 110, 77 | 5.7* |
| Длина корпуса max, мм | 110, 77 | 5000 |
| Установленная мощность max, кВт | 110 | 5.5 |
| 77 | 11 | |
| Крупность питания (размеры частиц) max, мм | 110, 77 | 10 |
| Масса погонного метра корпуса со шнеком, кг** | 110, 77 | 21.3 |
| Масса консольного узла, кг** | 110, 77 | 12 |
| Масса приводного узла с установленным мотор-редуктором, кг** | 110 | 72.5 |
| 77 | 172.5 | |
| *Расчетное значение, требуется уточнение для конкретного вида материала с учетом условий его транспортирования **Общая масса конвейера «Х-Ш» в зависимости от его длины и модификации определяется путем сложения масс: мотор-редуктора, приводного узла, консольного узла, промежуточной опоры и необходимого количества погонных метров корпуса со шнеком |
||
Х-Ш 160 110
Х-Ш 160 77
Награды и сертификаты

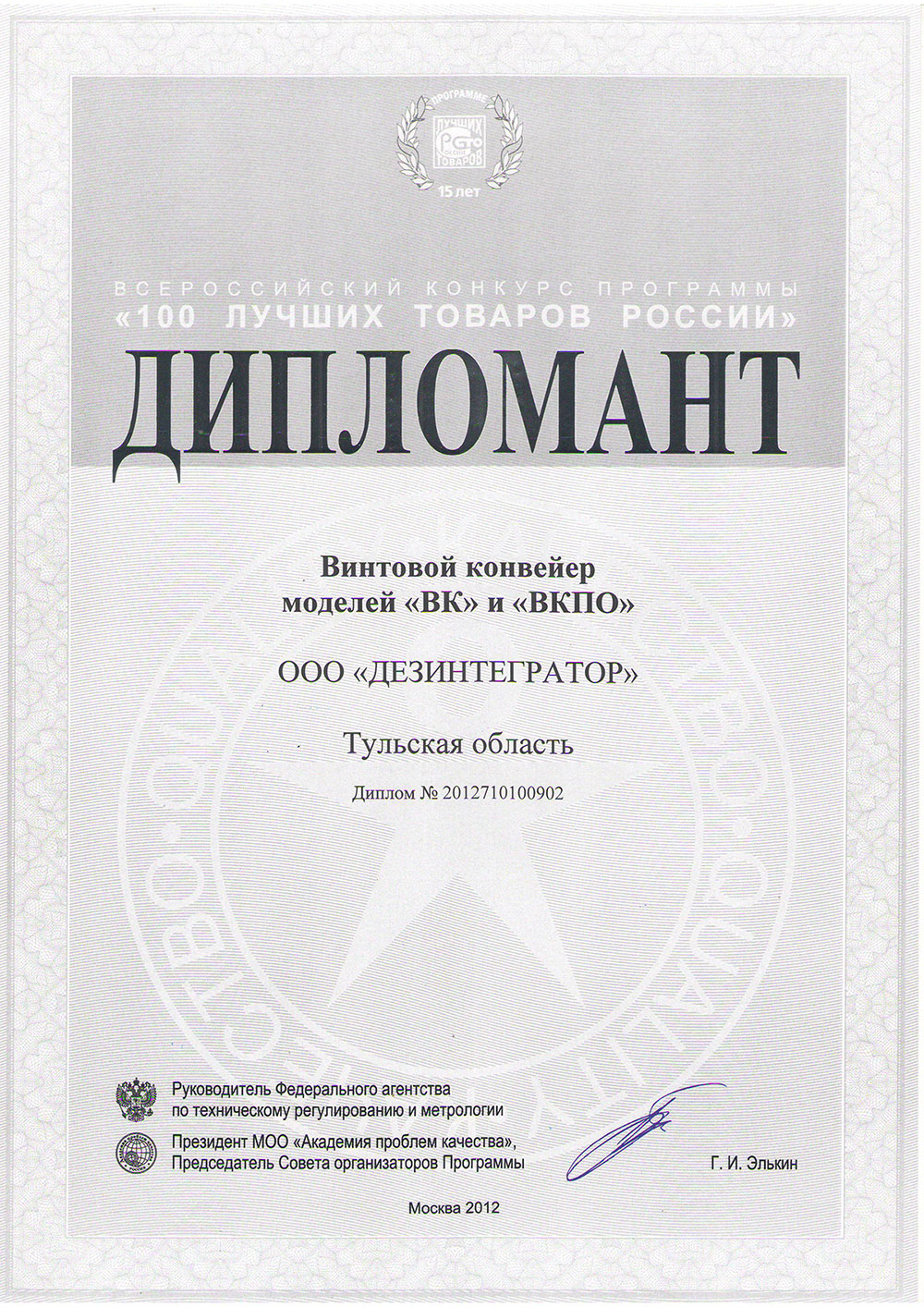

Винтовые конвейеры моделей «ВК» и «ВКПО» отмечены дипломом программы "100 лучших товаров России" 2012 г.

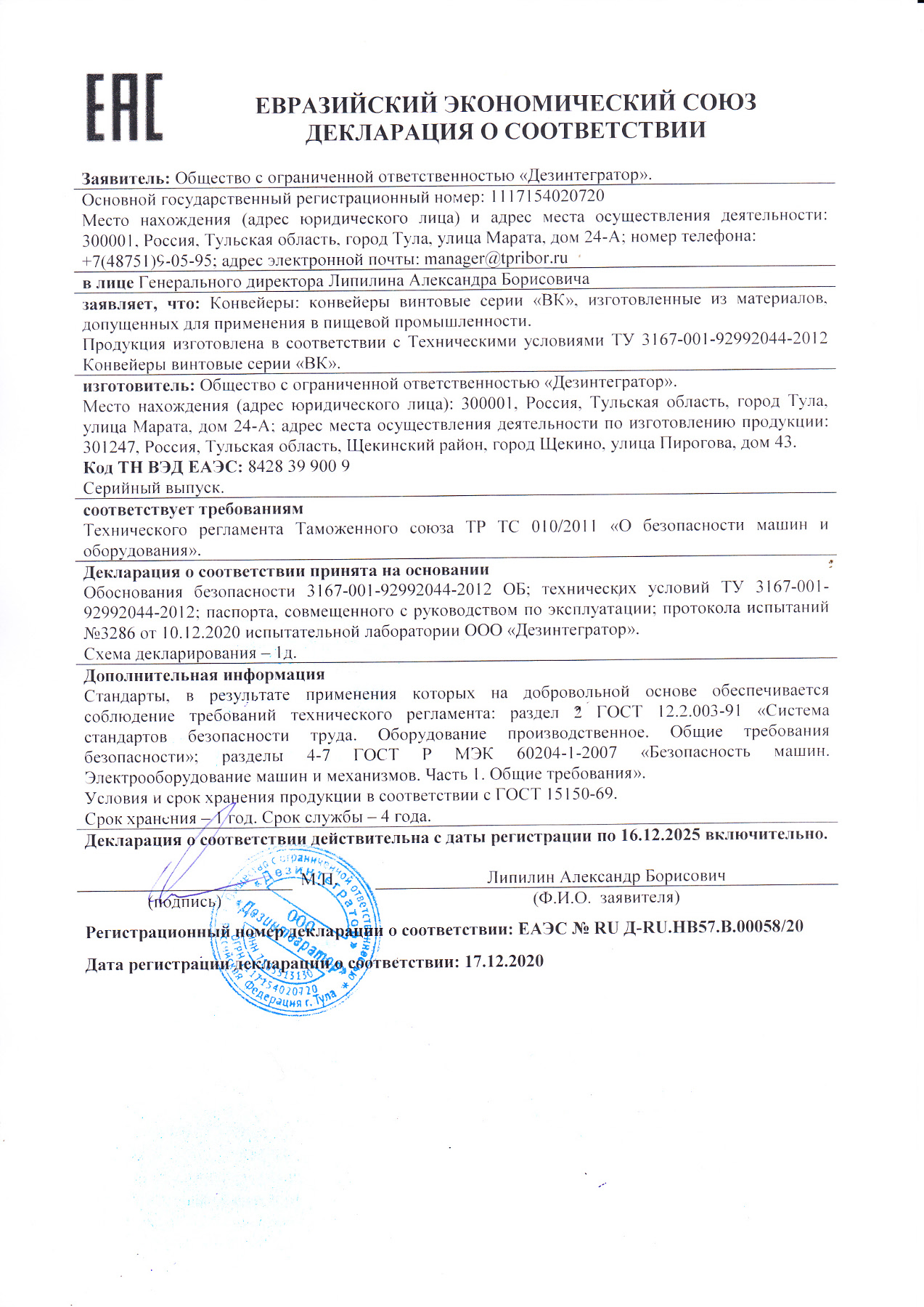

Конвейеры винтовые серии «ВК» соответствует требованиям Технического регламента Таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования».
