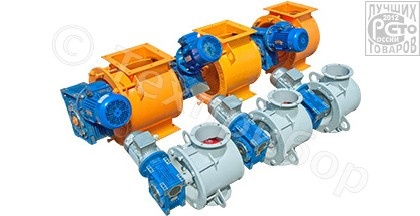

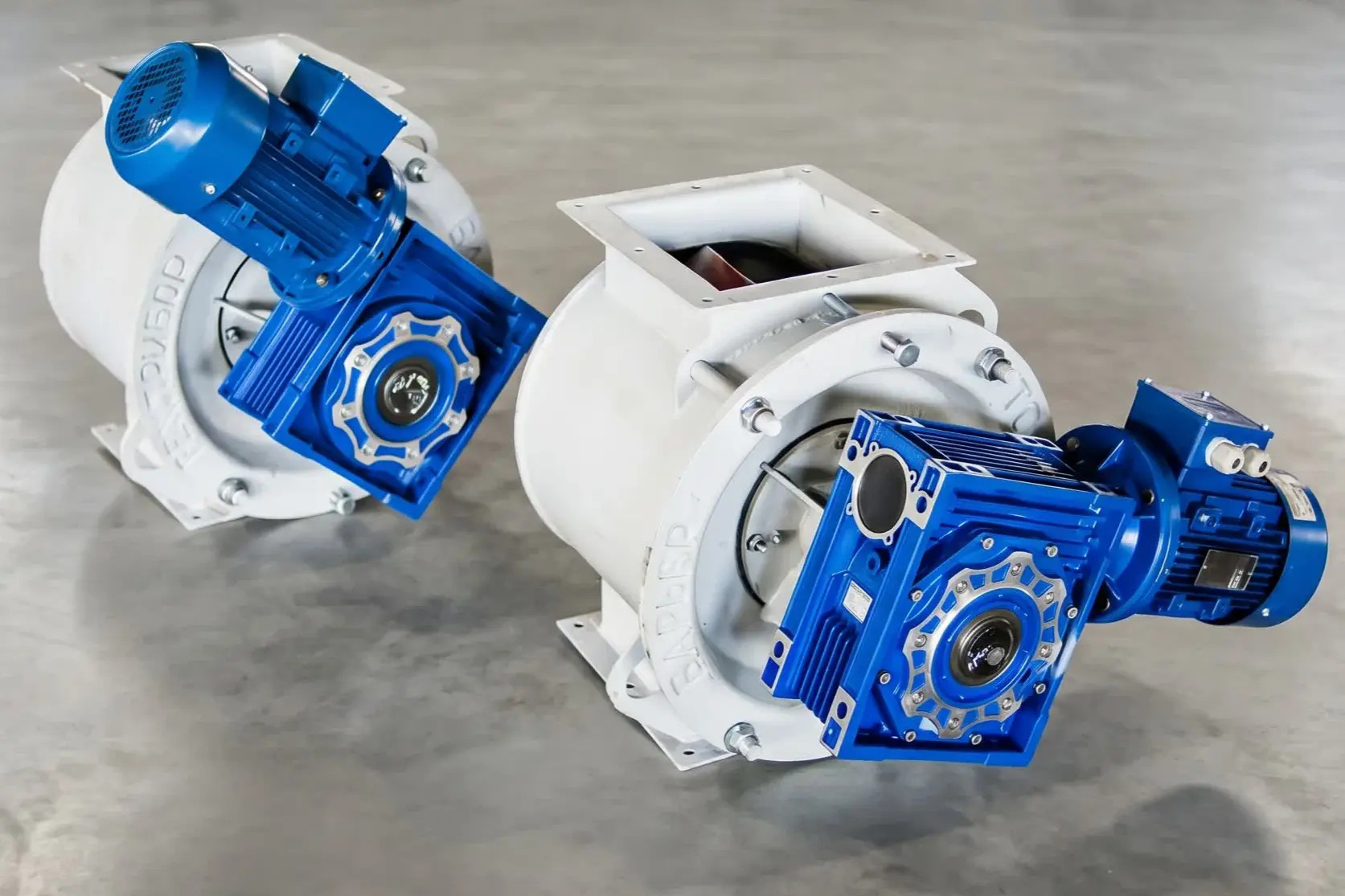

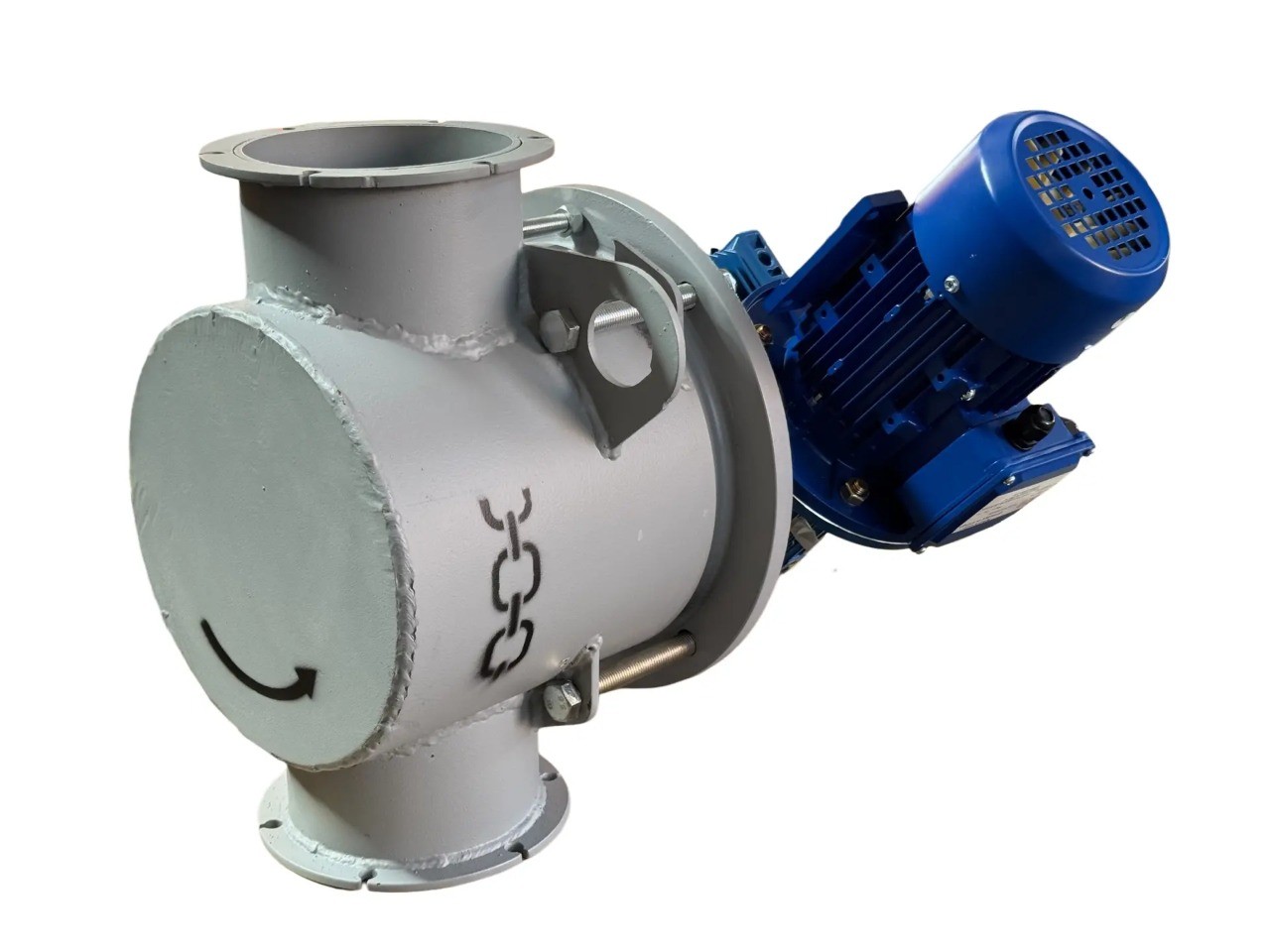

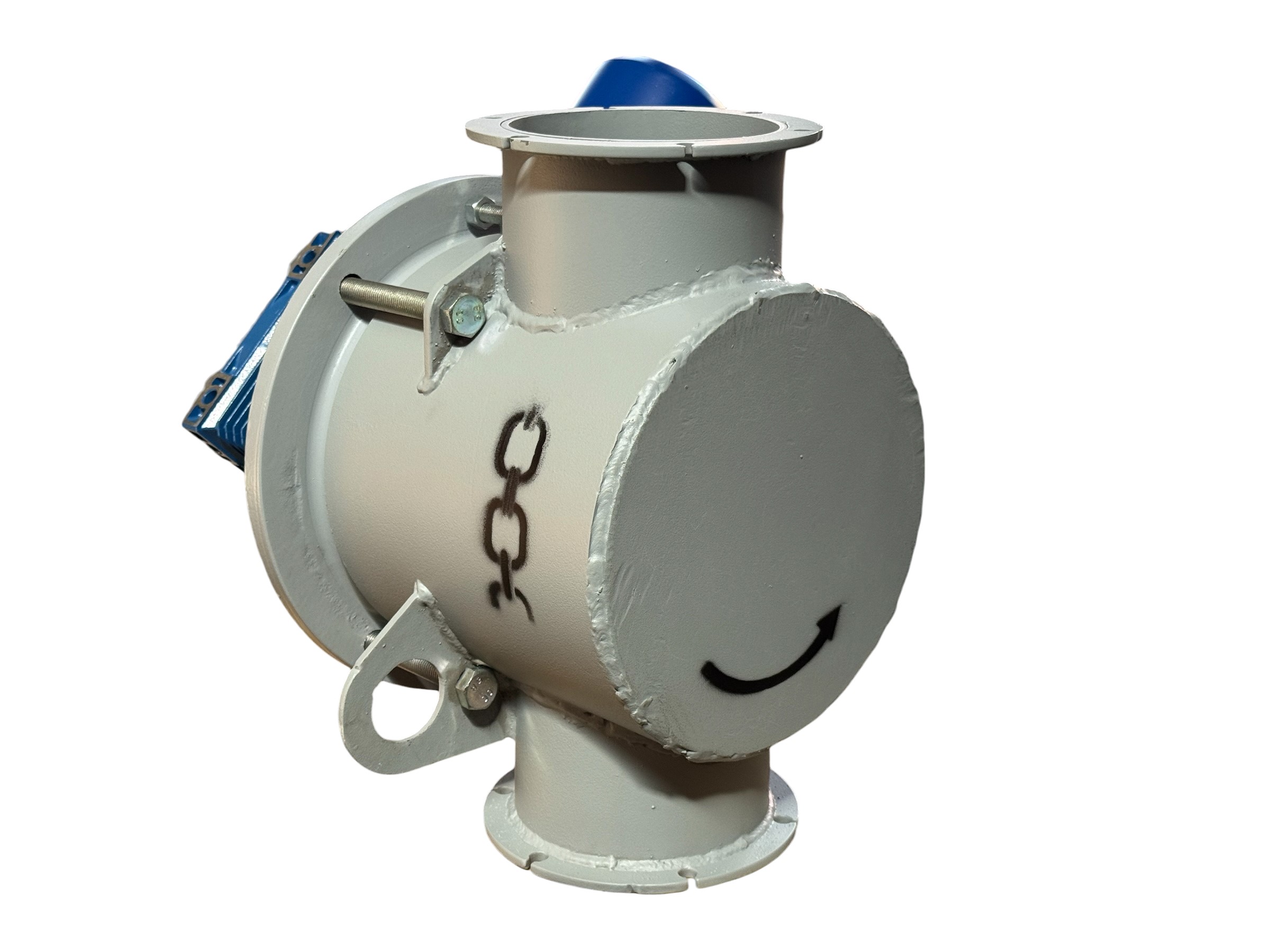

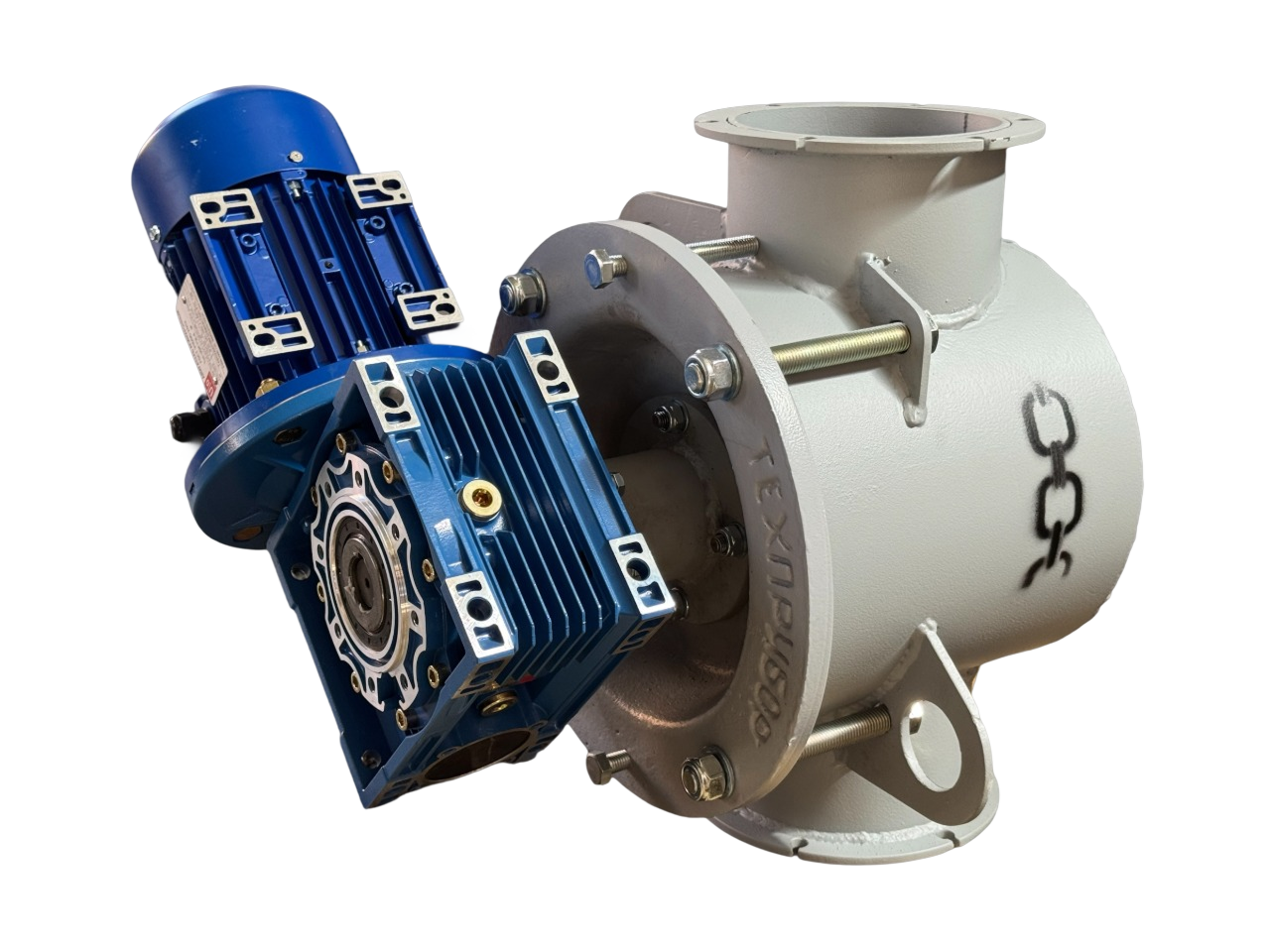

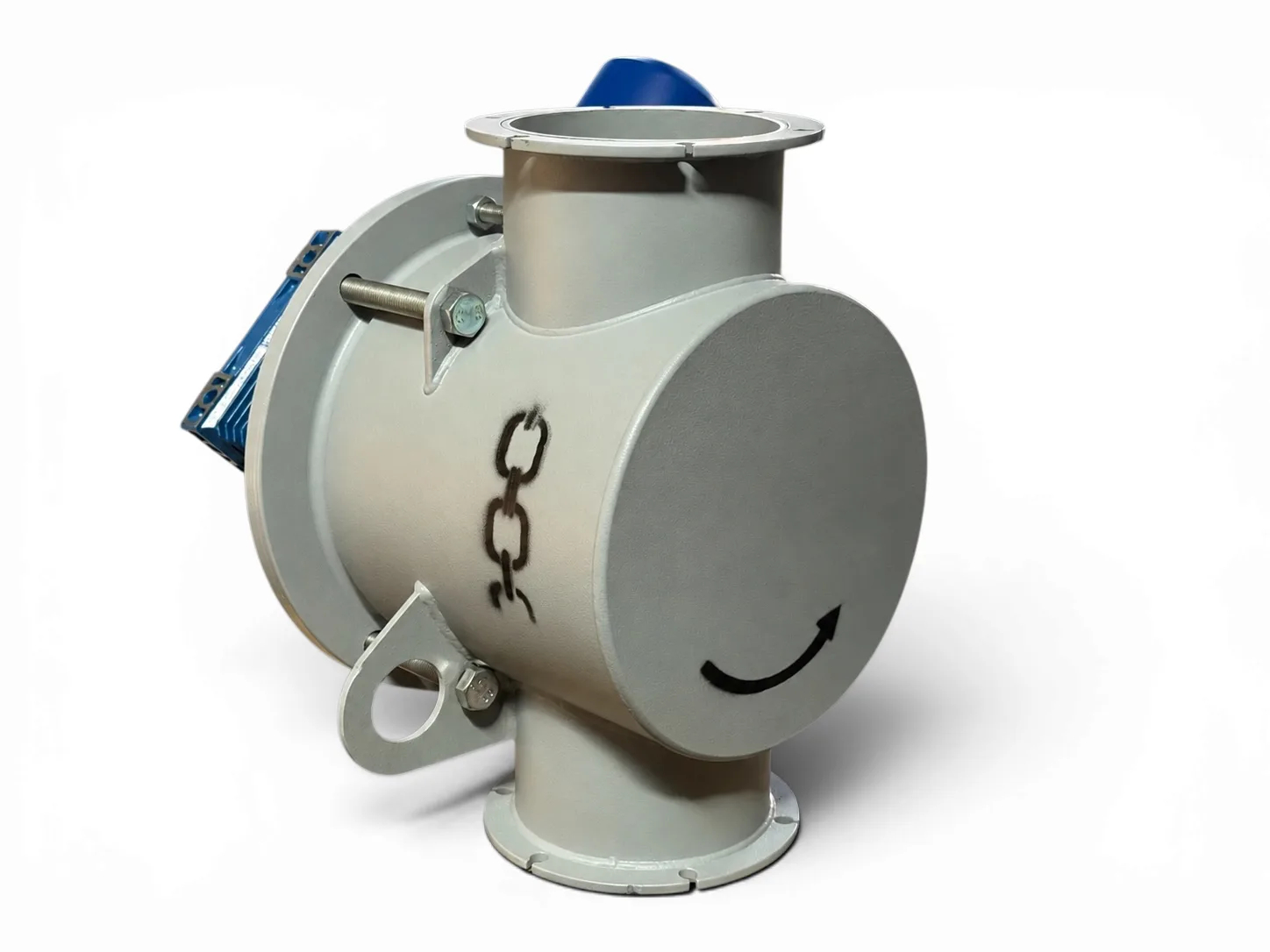

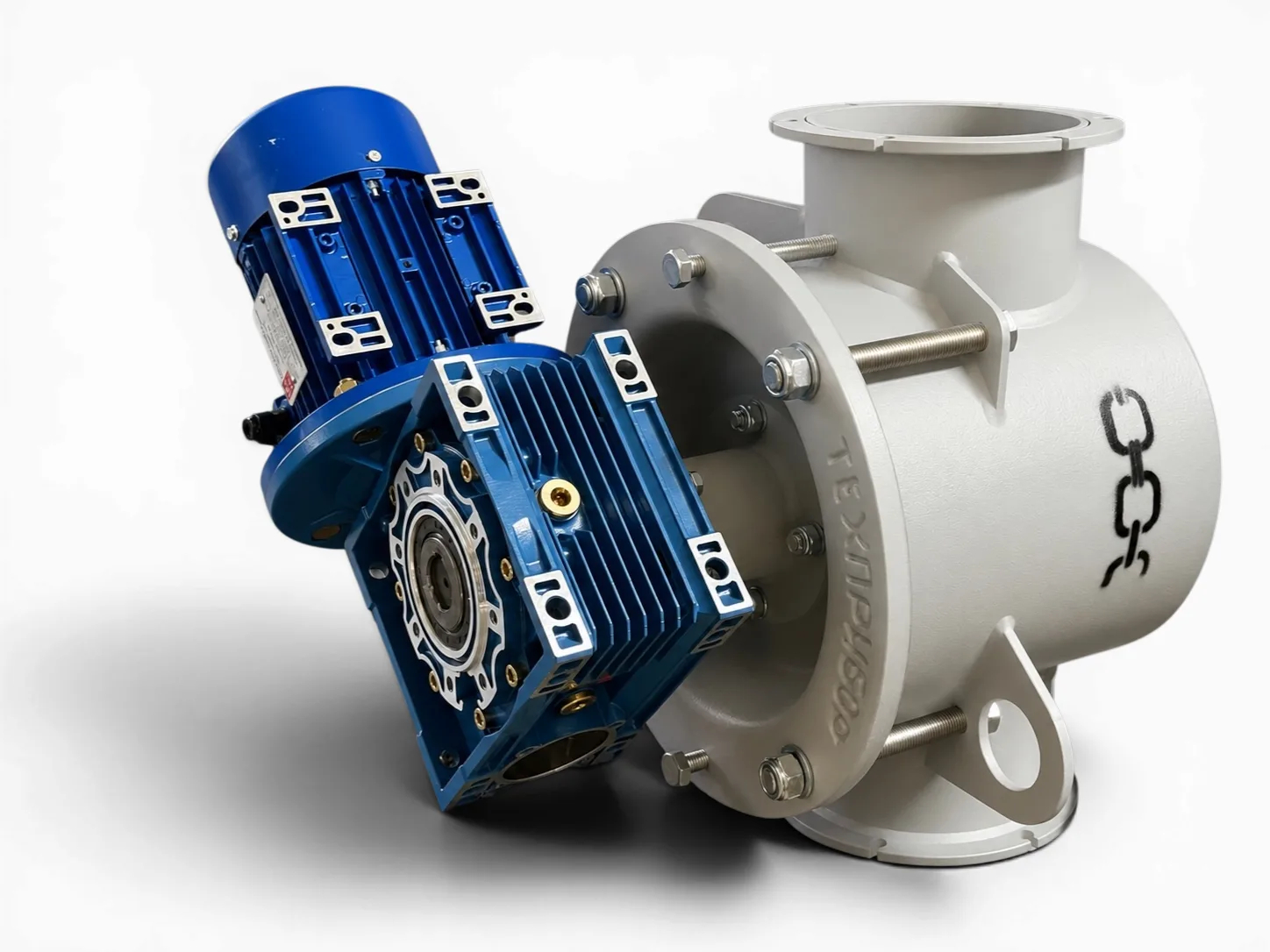

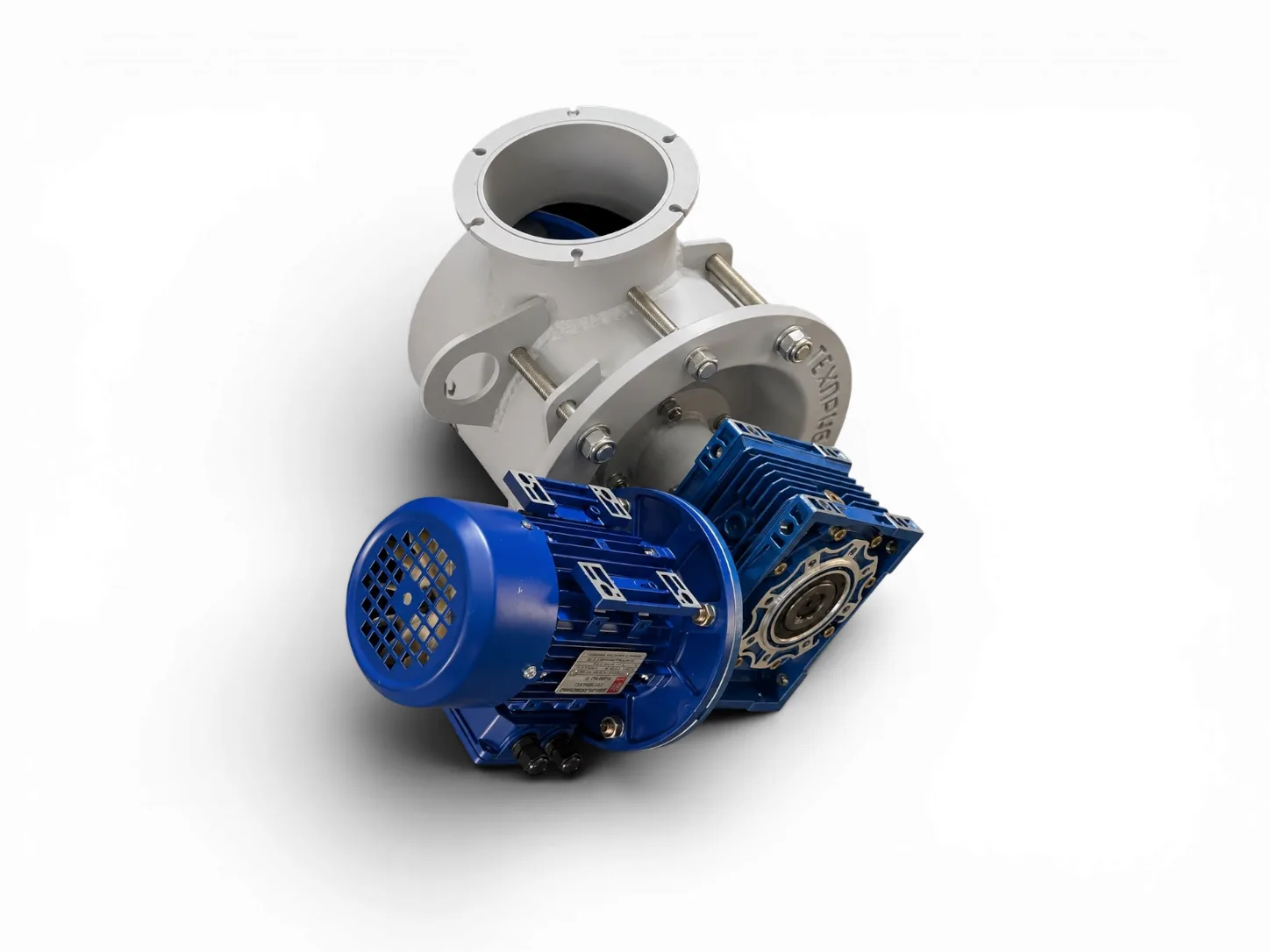

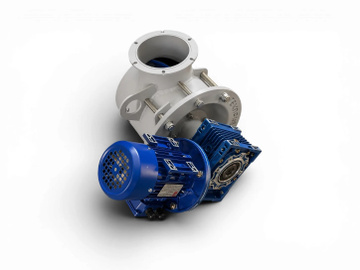

Общие сведения
Назначение
Разгрузка бункеров, фильтров, пневматических установок и другого оборудования, работающего как под избыточным давлением, так и под разряжением.

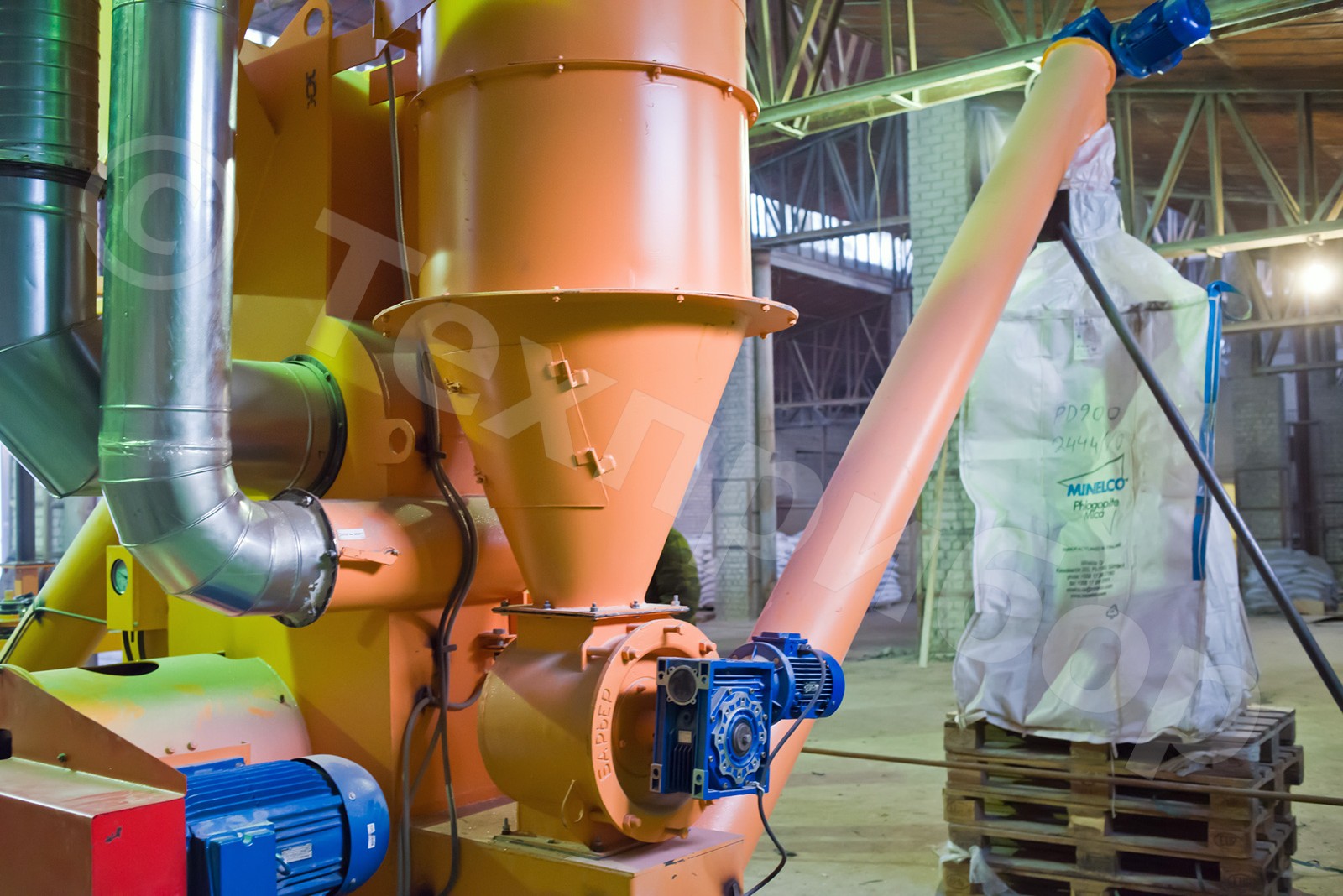

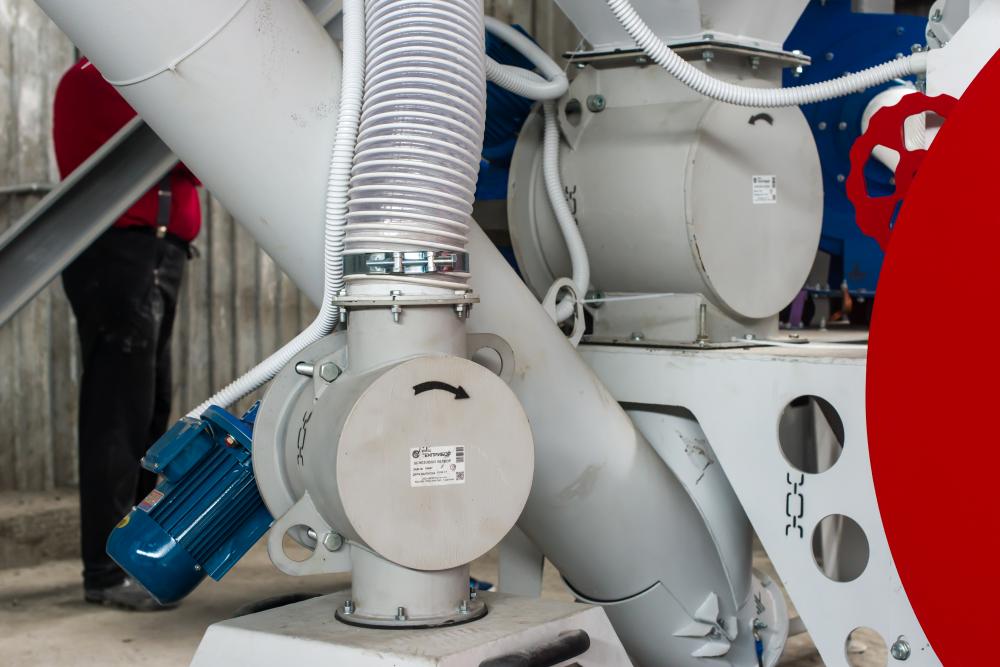

Шлюзовые затворы модели «БАРЬЕР - ГЕРМЕТИК» служат для преграждения доступа в разгрузители атмосферного воздуха либо предотвращения выхода газов через нижнее окно узлов разгрузки сушильных и пылеулавливающих установок. Шлюзовые затворы модели «БАРЬЕР - ГЕРМЕТИК» устанавливаются на выходе сыпучих продуктов из разгрузителей пневматических установок, фильтров, циклонов и других машин, в которых давление воздуха может отличаться от атмосферного.
Помимо механизма герметизации разгрузочных камер, шлюзовые затворы модели «БАРЬЕР - ГЕРМЕТИК» также могут использоваться в качестве барабанных (ячейковых) питателей или объемных дозаторов для регулируемой подачи порошкообразных, зернистых, мелкокусковых материалов, в том числе и высоко абразивных.
Основной отличительной особенностью шлюзовых затворов модели «БАРЬЕР - ГЕРМЕТИК» является ячейковый ротор (для модели БАРЬЕР - ГЕРМЕТИК 20 - пластины ротора), изготовленный из одного из самых прочных полимерных материалов - полиуретана.
Благодаря своим уникальным эксплуатационным свойствам изделия из полиуретана все чаще замещают в технике не только резину, но и металлы. Там где требуется высокая износостойкость, прочность, эластичность полиуретан является практически безальтернативным материалом. Сита для виброгрохотов, защитные износостойкие покрытия, валы и ролики, манжеты и уплотнения - далеко не полный перечень изделий из абразивостойкого эластомера - полиуретана. Теперь, благодаря разработкам машиностроительного предприятия «ТЕХПРИБОР», к этому списку может быть добавлен ячейковый ротор шлюзового затвора «БАРЬЕР - ГЕРМЕТИК».
Достоинства
- Герметичность весь срок службы;
- Запатентованная конструкция ротора из полиуретана;
- Вынесенные подшипниковые опоры;
- Мотор-редуктор от известного мирового производителя;
- Низкая стоимость эксплуатации;
- Стандартные присоединения и изготовление по тех. заданию.
Технические характеристики шлюзовых затворов модели «БАРЬЕР - ГЕРМЕТИК»
|
||
Параметры | Значения | |
---|---|---|
«БАРЬЕР-ГЕРМЕТИК 6» | «БАРЬЕР-ГЕРМЕТИК 20» | |
Производительность, м3/ч | 6* | 20* |
Диаметр ротора, мм | 263 | 410 |
Длина ротора, мм | 200 | 300 |
Материал лопастей | Полиуретан | Полиуретан |
Температура материала, не более С° | не более 70 | не более 70 |
Твердость ротора по Шору А, усл. единиц | 85±2 | 85±2 |
Число оборотов ротора, об/мин | 14 | 18 |
Мощность привода, кВт | 0.55 | 1.5 |
Габаритные размеры (LxBxH), мм | 547 х 477 х 468 | 668 х 659 х 624 |
Масса, кг | 58 | 180 |
Консультация и тех. поддержка
Основой высоких эксплуатационных характеристик шлюзовых затворов производства предприятия «ТЕХПРИБОР», их большой надежности и низкой стоимости эксплуатации является многолетний опыт работы и уникальные конструкторские решения, реализованные в шлюзовых затворах модели «БАРЬЕР - ГЕРМЕТИК».
Для наиболее эффективного использования оборудования в различных технологических процессах специалисты предприятия «ТЕХПРИБОР» готовы оказать техническую поддержку, провести консультации, разработать оригинальные узлы и детали.
Шлюзовой затвор «БАРЬЕР-ГЕРМЕТИК 6». Руководство по эксплуатации. Паспорт.
Шлюзовой затвор «БАРЬЕР-ГЕРМЕТИК 20». Руководство по эксплуатации. Паспорт.
Устройство и порядок работы
Шлюзовой затвор модели «БАРЬЕР - ГЕРМЕТИК» (Рис.1) состоит из корпуса (1), ячейкового ротора (2), крышек корпуса (3), уплотнительного устройства (4) и мотор-редуктора (5).
Рис.1
Материал, подлежащий подаче или выдаче, заполняет находящиеся вверху ячейки барабана через верхний (загрузочный) патрубок. При повороте ротор заполненные ячейки переходят вниз, и материал высыпается через нижний (разгрузочный) патрубок. Производительность шлюзового затвора зависит, прежде всего, от объема ячеек и частоты вращения барабана, соответственно изменение числа оборотов позволяет осуществлять объемное дозирование сыпучих материалов в различных технологических процессах.
Конкурентные преимущества
При создании шлюзового затвора «БАРЬЕР - ГЕРМЕТИК» конструкторским бюро предприятия «ТЕХПРИБОР» был использован целый ряд оригинальных технических решений, направленных на улучшение эксплуатационных свойств оборудования, повышение его надежности и долговечности. Краткий перечень конкурентных преимуществ затвора «БАРЬЕР - ГЕРМЕТИК» позволяет убедиться в этом:
Литой ячейковый ротор из полиуретана - износостойкость и герметичность
Внутренняя поверхность корпуса затвора, лопасти секторных камер подвержены абразивному износу, интенсивность которого напрямую зависит от физико-механических характеристик перемещаемого материала и частоты вращения ротора. Цемент, порошкообразная известь, зола, шлак, минеральный порошок, а также целый ряд других сыпучих материалов, для работы с которыми применяются шлюзовые затворы, являются абразивными материалами. Именно по этой причине частота вращения полиуретанового ротора шлюзового затвора «БАРЬЕР - ГЕРМЕТИК» составляет всего 14 об/мин, а сами лопасти отогнуты назад (относительно направления вращения ротора). Благодаря своей эластичности, полиуретановые лопасти всегда плотно прижаты к внутренней поверхности корпуса, обеспечивая герметичность ячеек весь срок службы шлюзового затвора.
Вынесенная подшипниковая опора - залог уверенной работы без поломок и простоев
Не секрет, что некоторые производители шлюзовых затворов в погоне за снижением себестоимости производства, используют узлы, в которых подшипники и уплотнительные элементы находятся в едином корпусе. Такие затворы проще изготавливать, однако на практике подобные решения оборачиваются простоем оборудования и необходимостью его ремонта. Узлы, конструкция которых не обеспечивает возможность визуального контроля состояния уплотнительных элементов, в условиях реального производства просто обречены на периодические поломки, вызванные попаданием перемещаемого материала в подшипники.
Cпециалисты предприятия «ТЕХПРИБОР» понимая, что время, потерянное при авральных ремонтах, замене подшипников, уплотнительных элементов и ожидании поставки сменных деталей - это время, потерянное в производстве, использовали оригинальную схему вынесенных подшипниковых опор.
В случае, когда герметичность уплотнительного элемента по какой-либо причине нарушена, транспортируемый материал свободно высыпается из корпуса, а не попадает в подшипники. Повышенное пыление или скопление материала при работе затвора может быть легко обнаружено даже при поверхностном осмотре оборудования, а своевременная замена уплотнительного элемента позволит избежать поломки. Таким образом, достаточно простое техническое решение, делающее возможным визуальный контроль состояния уплотнения, уменьшает время простоя оборудования, экономя и деньги, и силы.
Инновации для снижения стоимости эксплуатации
Несмотря на то, что полиуретан обладает большим сопротивлением к истиранию и низким коэффициентом трения, работая с абразивными материалами, он естественно изнашивается. Конечно, по сравнению с другими конструкциями полиуретановый ротор служит дольше, но однажды приходит момент, когда ротор подлежит замене, и вот здесь проявляется еще одно важное преимущество новой конструкции- ее экономичность!
Роторы обычных шлюзовых затворов отливают из стали, а затем обрабатывают на металлорежущих станках с минимальными допусками, потому что иначе невозможно добиться герметичности. Сложность изготовления диктует высокую стоимость такого ротора, иное дело, если изделие получено высокопроизводительным методом литья под давлением, и его дальнейшая обработка вовсе не требуется. При этом благодаря эластичным лопастям, герметичность затвора выше, чем у аналогов со стальными роторами.
Имея больший ресурс по сравнению со стальными роторами шлюзовых затворов старой конструкции, роторы из полиуретана еще и дешевле их. Литой полиуретановый ротор - это не только герметичность и долгий срок эксплуатации, но также и «расходники» стоимость которых не ударит по карману.
Подбор шлюзового затвора
А. Общие сведения

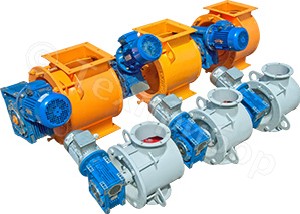

Машиностроительное предприятие «ТЕХПРИБОР» проектирует, производит и реализует шлюзовые затворы моделей «БАРЬЕР - ГЕРМЕТИК 6» и «БАРЬЕР -ГЕРМЕТИК 20».
Конструктивные особенности шлюзового затвора «БАРЬЕР - ГЕРМЕТИК 6»: ротор из полиуретана, крышки корпуса с возможностью регулировки торцевого зазора, вынесенная подшипниковая опора, мотор- редуктор, заправленный синтетической смазкой.
Конструктивные особенности шлюзового затвора «БАРЬЕР - ГЕРМЕТИК 20»: сменные лопасти ротора из полиуретана, крышка корпуса с возможностью регулировки торцевого зазора, вынесенная подшипниковая опора, мотор- редуктор, заправленный синтетической смазкой.
Б. Приводная станция
Шлюзовые затворы моделей «БАРЬЕР - ГЕРМЕТИК 6» и «БАРЬЕР - ГЕРМЕТИК 20», изготавливаемые предприятием «ТЕХПРИБОР» оснащаются мотор - редукторами импортного производства, обеспечивающими продолжительную работу приводной станции (8-24) часа в сутки в режиме работы S 1 (ГОСТ 28-173). Основные характеристики используемых мотор - редукторов приведены в таблице №1.
Модель шлюзового затвора | «БАРЬЕР - ГЕРМЕТИК 6» | «БАРЬЕР - ГЕРМЕТИК 20» |
---|---|---|
Марка мотор - редуктора | XC-75 | XC-110 |
Частота вращения, об/мин | 14 | 18 |
Максимальный крутящий момент, Н*м | 255 | 454 |
Мощность электродвигателя, кВт | 0.55 | 1.5 |
В. Производительность и ресурс
Производительность шлюзового затвора зависти от количества и объема ячеек, числа оборотов ротора, а также коэффициентом разрыхления материала (или коэффициентом наполнения ячеек). Чем меньше частота вращения ротора, тем выше его наполнение материалом.
Износ внутренней поверхности корпуса затвора в основном зависит от свойств перемещаемого материала и частоты вращения ротора. В шлюзовых затворах модели «БАРЬЕР - ГЕРМЕТИК» частоты вращения ротора составляет всего 14 об/мин, что обеспечивает длительный срок службы затвора доже при работе с высокоабразивными материалами.
Производительность шлюзовых затворов моделей «БАРЬЕР – ГЕРМЕТИК 6» и «БАРЬЕР – ГЕРМЕТИК 20» по цементу составляет 6 м3/ч и 20 м3/ч соответственно.

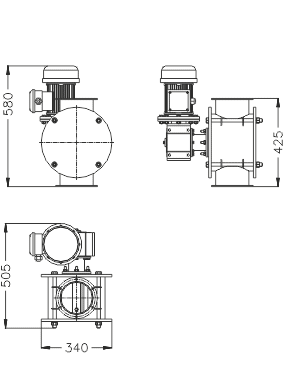

Г. Доступные конфигурации патрубков
Конфигурация разгрузочного и загрузочного патрубков, шлюзовых затворов моделей «БАРЬЕР - ГЕРМЕТИК 6» и «БАРЬЕР - ГЕРМЕТИК 20» может иметь как типовое исполнение, так и быть изменена по тех. заданию заказчика.
![БАРЬЕР-ГЕРМЕТИК 6](/assets/components/phpthumbof/cache/barier4_1.dcb69237b4bb9fdaf3ee9dd33c772c33.gif)
![БАРЬЕР-ГЕРМЕТИК 20](/assets/components/phpthumbof/cache/barier4_2.dcb69237b4bb9fdaf3ee9dd33c772c33.gif)

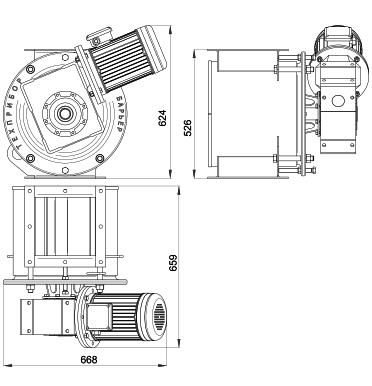

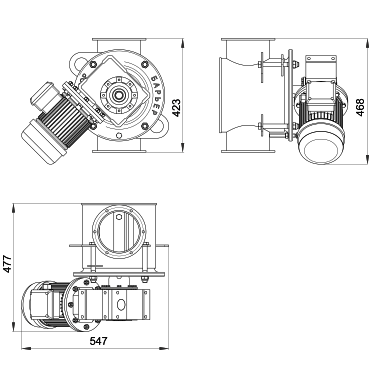

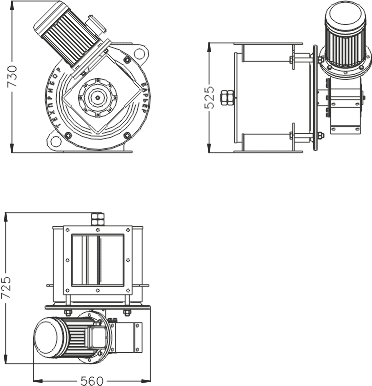

Д. Габаритные размеры
![БАРЬЕР-ГЕРМЕТИК 6](/assets/components/phpthumbof/cache/22_barier4_5.50698bf6aaee483cca2e951b8ed2cdfd.gif)
![БАРЬЕР-ГЕРМЕТИК 20](/assets/components/phpthumbof/cache/22_barier4_4.50698bf6aaee483cca2e951b8ed2cdfd.gif)
Е. Дополнительные возможности
Шлюзовые затворы, выпускаемые машиностроительным предприятием «ТЕХПРИБОР» по требованию заказчика могут оснащаться преобразователями частоты электрического тока, что позволяет использовать шлюзовые затворы моделей «БАРЬЕР - ГЕРМЕТИК 6» и «БАРЬЕР - ГЕРМЕТИК 20» в качестве объемных дозаторов сыпучих материалов.
Патенты и сертификаты
Шлюзовые затворы серии «БАРЬЕР-ГЕРМЕТИК» отмечены дипломом программы "100 лучших товаров России" 2012 г.
Шлюзовые затворы серии «БАРЬЕР-ГЕРМЕТИК» были отмечены наградами международных выставок.

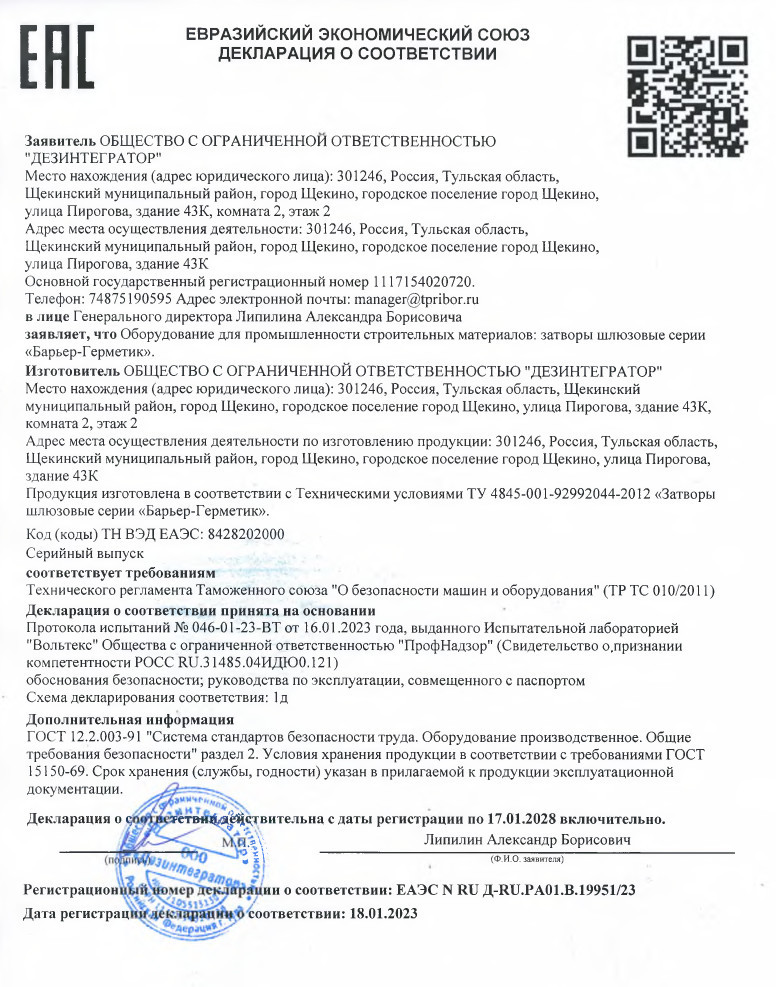

Шлюзовые затворы серии «БАРЬЕР-ГЕРМЕТИК» соответствуют требованиям Технического регламента Таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования». (Декларация о соответствии: ЕАЭС № RU Д-RU.МО10.В.04609 от 15.01.2018 г.)
Уникальные конструкторские решения, использованные при создании шлюзовых затворов «БАРЬЕР – ГЕРМЕТИК» защищены патентами РФ на полезную модель №90426 и 109455.
