Купить дробильно-сортировочный комплект ДСк «ДРОБМАСТЕР – 25»

Технические характеристики дробильно-сортировочного комплекта ДСк «ДРОБМАСТЕР – 25»

ДСк «ДРОБМАСТЕР – 25» представляет собой комплект машин и механизмов, предназначенных для использования в составе технологической линии по переработке каменных материалов со следующими характеристиками: сопротивление на сжатие до 100 МПа. включительно, крепость по шкале М.М. Протодьяконова не более 10, твердость до 7 единиц по минералогической шкале Мооса.

Технические характеристики

Параметры	Значения
* Расчетное значение. Производительность изделия по конечному продукту может меняться в широком диапазоне, в зависимости от физико-механических характеристик сырья и размеров ячеек установленного сита вибрационного грохота. Необходимо уточнение. ** Габаритные размеры указаны без учета электрического пульта и сборных емкостей.
Производительность, не более, м.куб/ч	25*
Установленная мощность, не более, кВт	23
Крупность питания не более, мм	200
Количество установленных сит, шт	1
Количество получаемых классов крупности, шт	2
Габаритные размеры, мм	11891 х 2116 х 4045**
Масса, не более, кг	4500

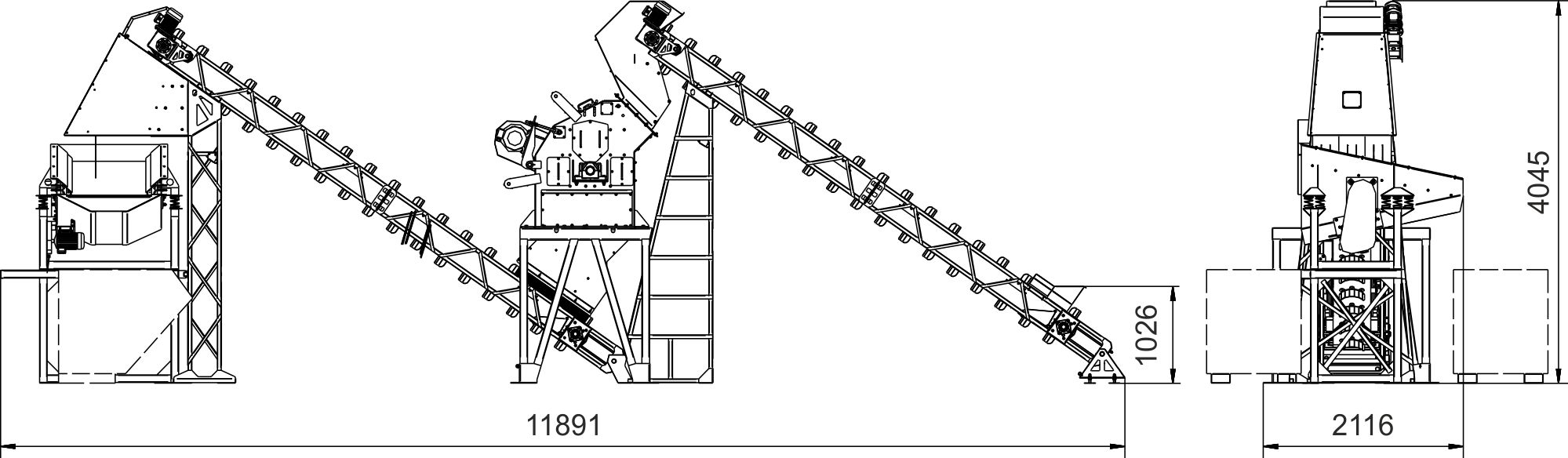

Рис.1

Устройство

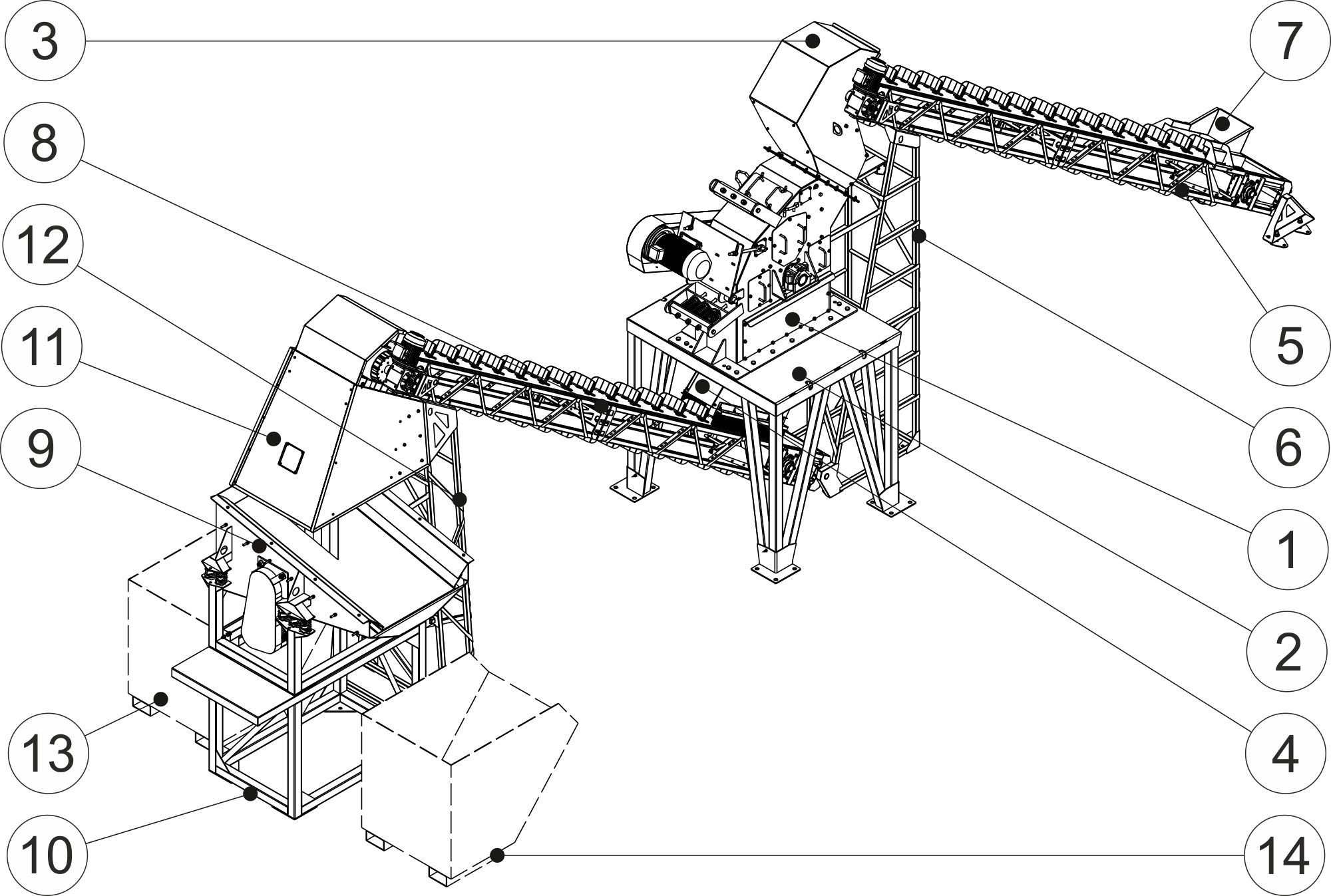

Дробильно-сортировочный комплект ДСк «ДРОБМАСТЕР – 25» состоит из дробилки (1), установленной на раме (2). К верхнему окну корпуса дробилки (1) присоединена загрузочная горловина (3), а к нижнему – разгрузочный патрубок (4).

Для загрузки сырья в загрузочную горловину (3) дробилки (1) служит подающий конвейер (5), рама которого поддерживается опорой (6). Сырье поступает на движущуюся ленту подающего конвейера (5), через направляющий лоток (7) из питателя непрерывного действия, обеспечивающего регулировку количества загружаемого сырья, в объеме не вызывающем перегрузки дробильного, сортировочного и конвейерного оборудования изделия.

Рис.2

Продукт дробления покидает корпус дробилки (1) через разгрузочный патрубок (4) и транспортируется отводящим конвейером (8) к вибрационному грохоту (9), установленному на раме (10). Для предотвращения просыпания продукта дробления при его падении с ленты отводящего конвейера (8), над вибрационным грохотам (9) установлена направляющая горловина (11). Горловина (11) закреплена на опоре (12) отводящего конвейера (7) болтами.

Разделение продукта дробления на два класса крупности, происходит на сите вибрационного грохота (9), при этом «верхний» и «нижние» классы ссыпаются в приемные емкости (13, 14), установленные с правой и левой стороны изделия.

Наша программа помощи клиенту: «попробуй, прежде чем покупать»

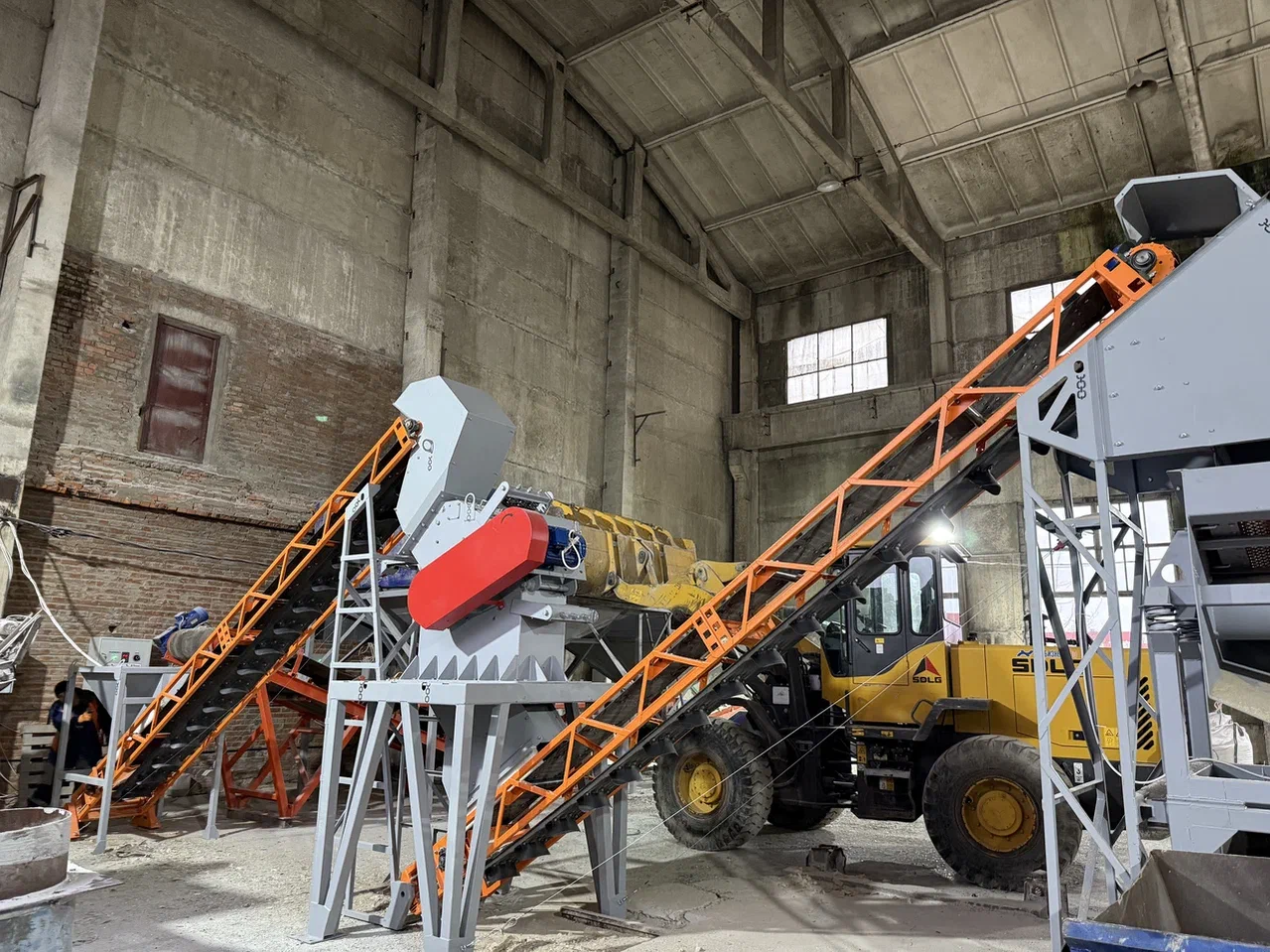

Высокая универсальность автоматизированного дробильно-сортировочного комплекта ДСк «ДРОБМАСТЕР – 25» позволяет эффективно перерабатывать самые различные виды минерального сырья, техногенных отходов и т.д. Однако каждый материал имеет свои особенности, которые необходимо учитывать при выборе оборудования. Учитывая, что результаты дробления сырья зависят, прежде всего, от самой дробильной машины, мы смонтировали роторную дробилку ДСк «ДРОБМАСТЕР – 25» в одном из цехов нашего предприятия, для проведения бесплатного пробного дробления материалов, предоставляемых нашими потенциальными Заказчиками. Постоянно действующая программа помощи клиентам: «попробуй, прежде чем покупать» позволяет оценить возможности оборудования, выпускаемого заводом «ТЕХПРИБОР» еще до его приобретения.
