Общие сведения
Назначение
Разгрузка бункеров, фильтров, пневматических установок и другого оборудования, работающего как под избыточным давлением, так и под разряжением.

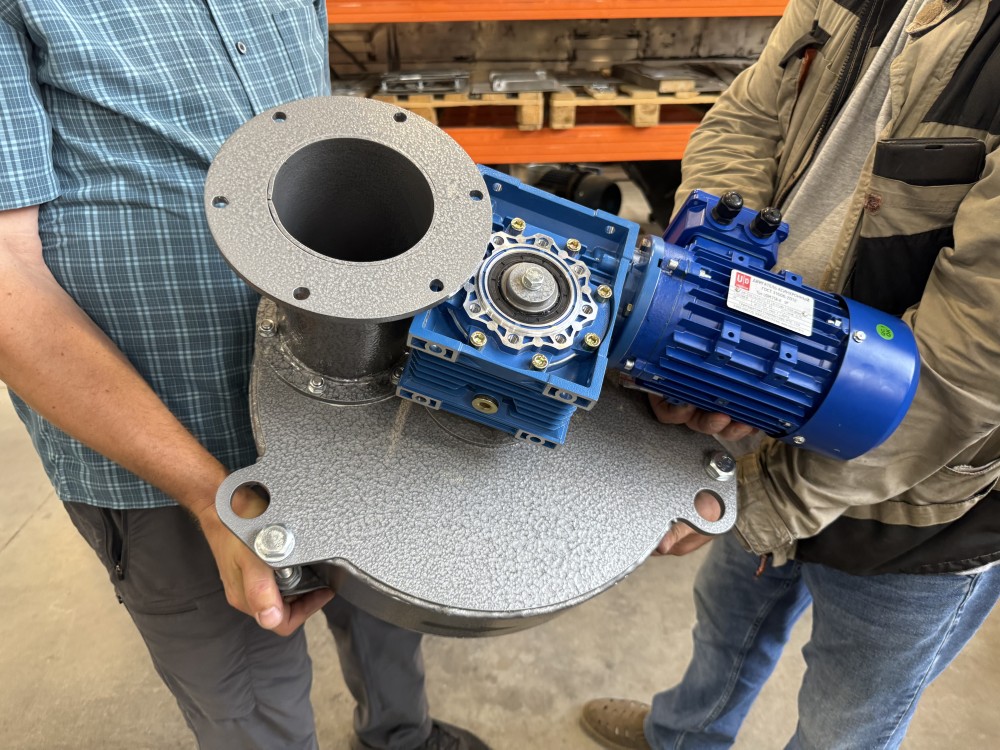

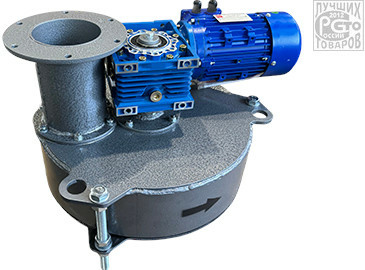

Шлюзовые затворы модели «ПЛОСКИЙ БАРЬЕР» служат для преграждения доступа в разгрузители атмосферного воздуха либо предотвращения выхода газов через нижнее окно узлов разгрузки сушильных и пылеулавливающих установок. Шлюзовые затворы модели «БАРЬЕР - ГЕРМЕТИК» устанавливаются на выходе сыпучих продуктов из разгрузителей пневматических установок, фильтров, циклонов и других машин, в которых давление воздуха может отличаться от атмосферного.
Помимо механизма герметизации разгрузочных камер, шлюзовые затворы модели «ПЛОСКИЙ БАРЬЕР» также могут использоваться в качестве барабанных (ячейковых) питателей или объемных дозаторов для регулируемой подачи порошкообразных, зернистых, мелкокусковых материалов, в том числе и высоко абразивных.
Основной отличительной особенностью шлюзовых затворов модели «ПЛОСКИЙ БАРЬЕР» является пластины ротора, изготовленные из одного из самых прочных полимерных материалов - полиуретана.
Благодаря своим уникальным эксплуатационным свойствам изделия из полиуретана все чаще замещают в технике не только резину, но и металлы. Там, где требуется высокая износостойкость, прочность, эластичность полиуретан является практически безальтернативным материалом. Сита для виброгрохотов, защитные износостойкие покрытия, валы и ролики, манжеты и уплотнения - далеко не полный перечень изделий из абразивостойкого эластомера - полиуретана. Теперь, благодаря разработкам машиностроительного предприятия «ТЕХПРИБОР», к этому списку может быть добавлены ячейковый ротор шлюзового затвора «ПЛОСКИЙ БАРЬЕР».
Достоинства
- Герметичность весь срок службы;
- Запатентованная конструкция ротора из полиуретана;
- Вынесенные подшипниковые опоры;
- Мотор-редуктор от известного мирового производителя;
- Низкая стоимость эксплуатации;
- Стандартные присоединения и изготовление по тех. заданию.
Технические характеристики шлюзового затвора «ПЛОСКИЙ БАРЬЕР-6»
|
||
| Наименование показателей | Ед. изм. | Значение |
|---|---|---|
| Производительность, не более | м3/час | 6 * |
| Электрическое питание | В/Гц | 380/50 |
| Установленная мощность | кВт | 0.55 |
| Разница давления (разряжения) между патрубками, не более | Па (ат) | 20000 (0.2) |
| Насыпная плотность материала, не более | т/м3 | 1.4 |
| Крупность питания не более | мм | 5 |
| Температура материала, не выше | оС | 70 |
| Число оборотов ротора | об/мин | 28 |

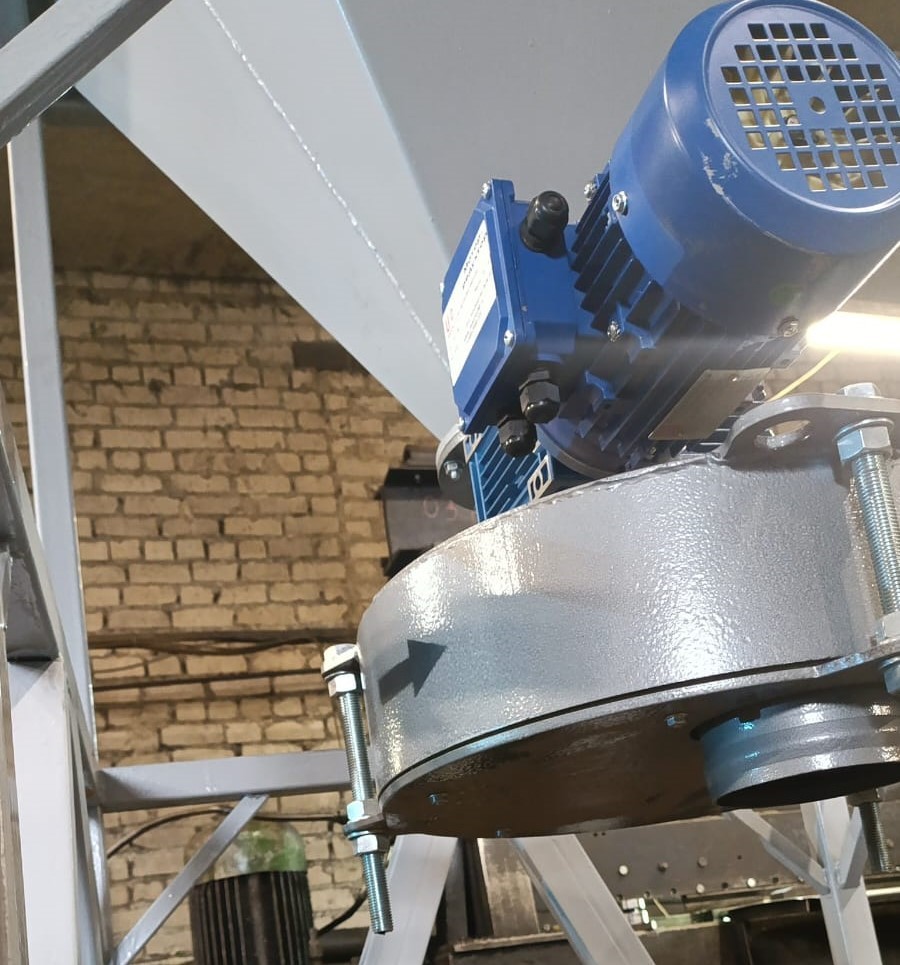

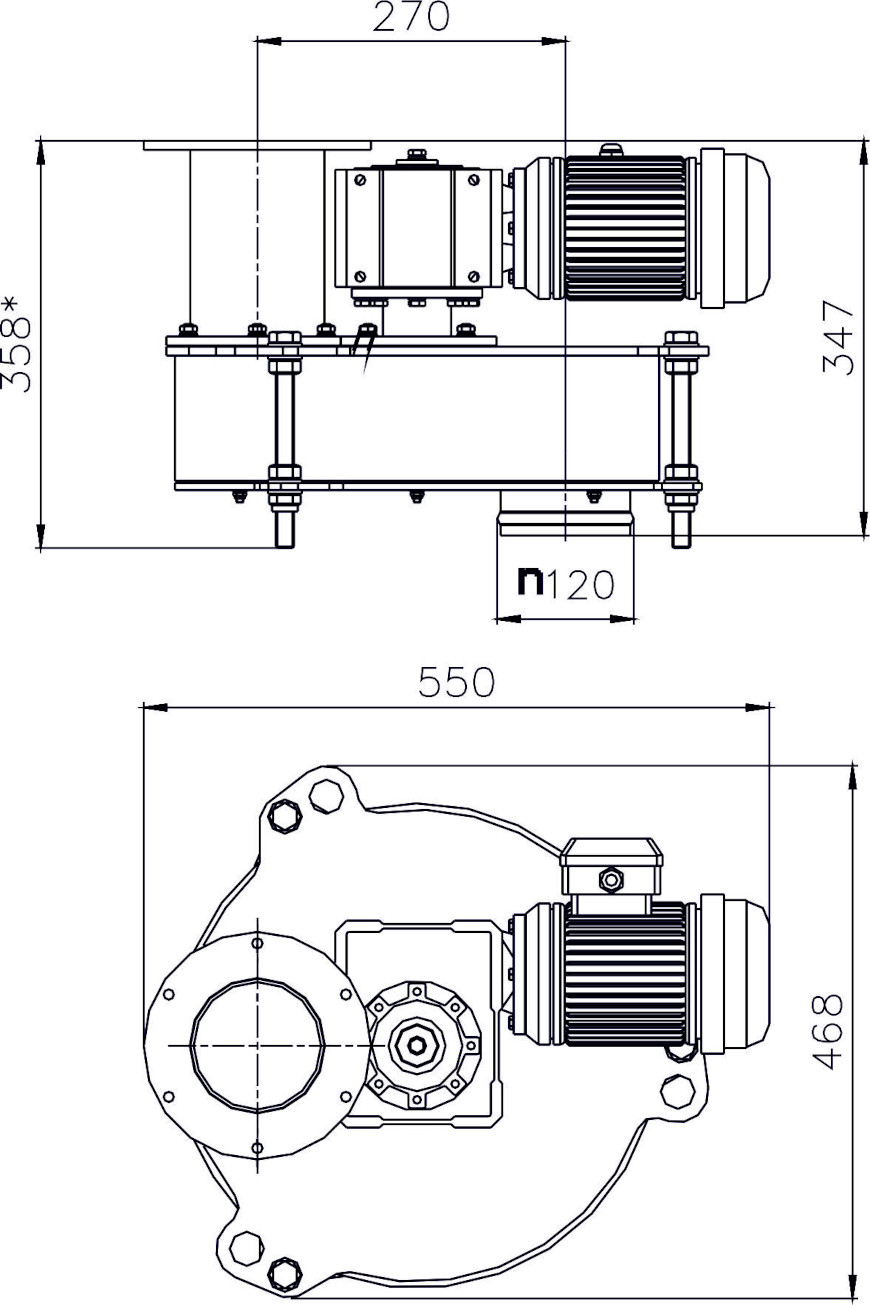

| Габаритные размеры | мм | 550 х 468 х 358 |
| Масса, не более | кг | 67 |
Рис.1
Устройство и порядок работы
Рис.2

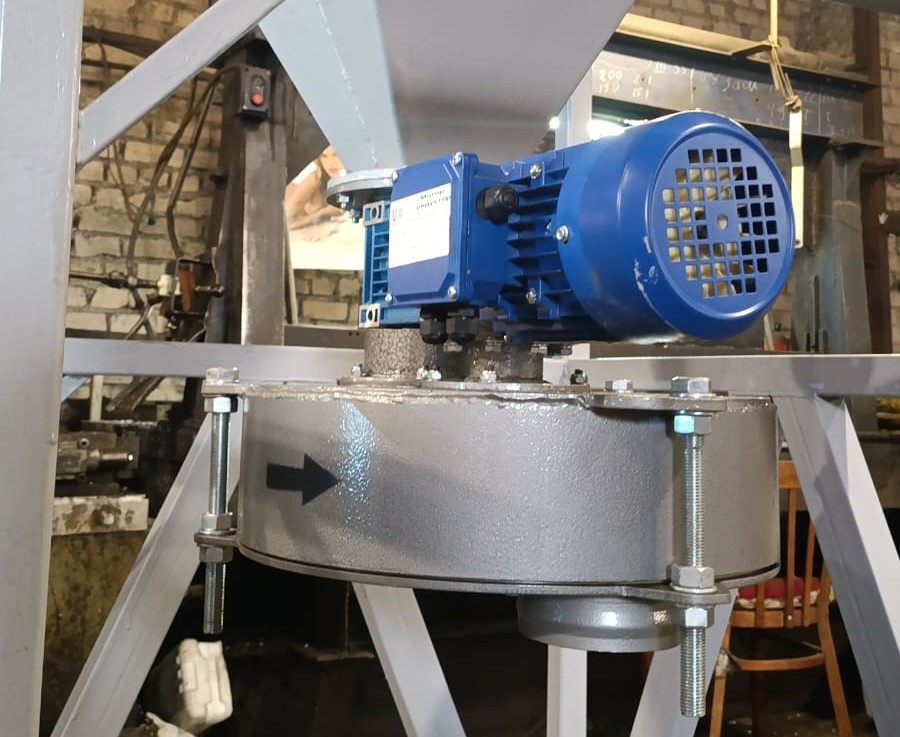

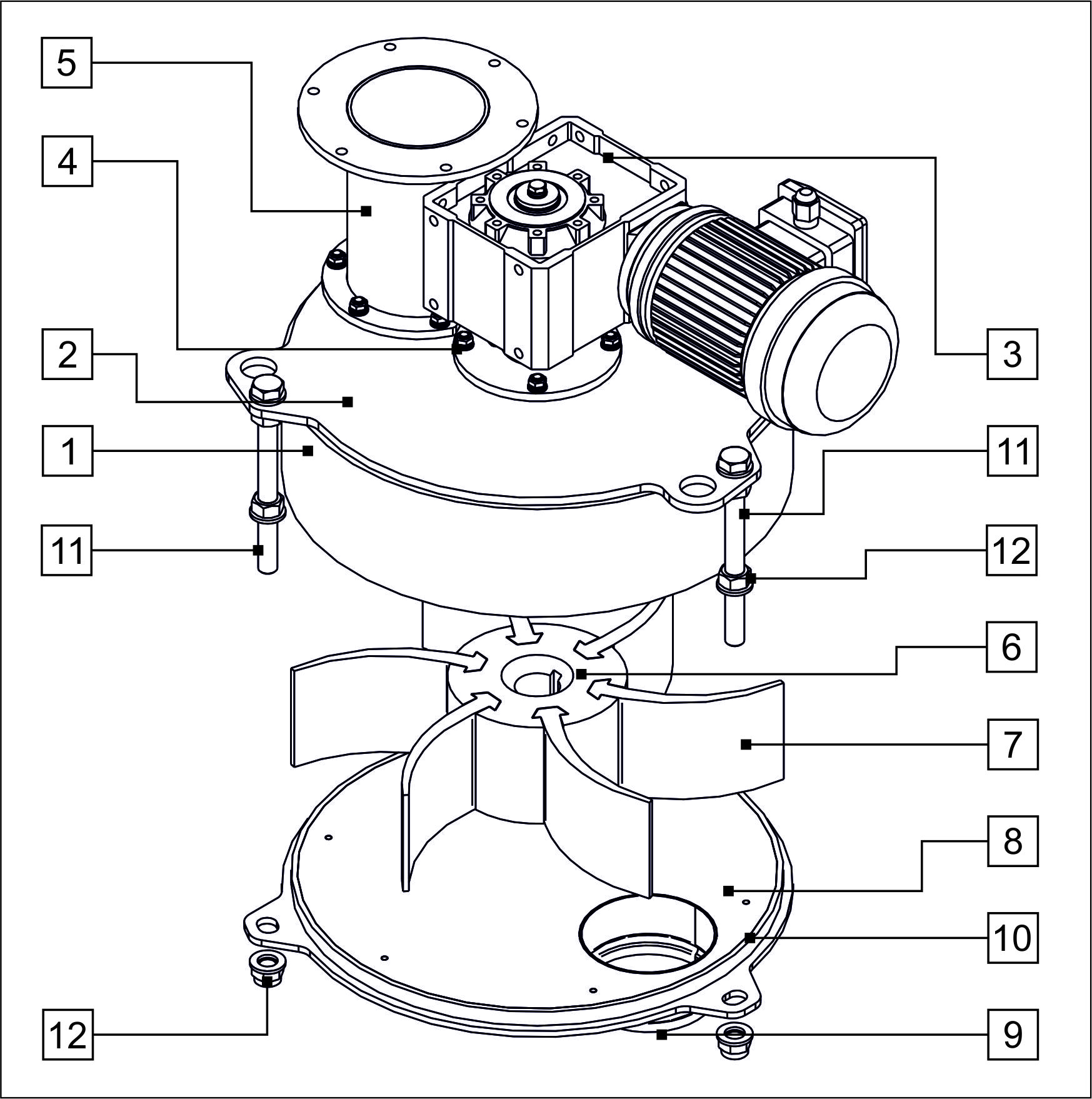

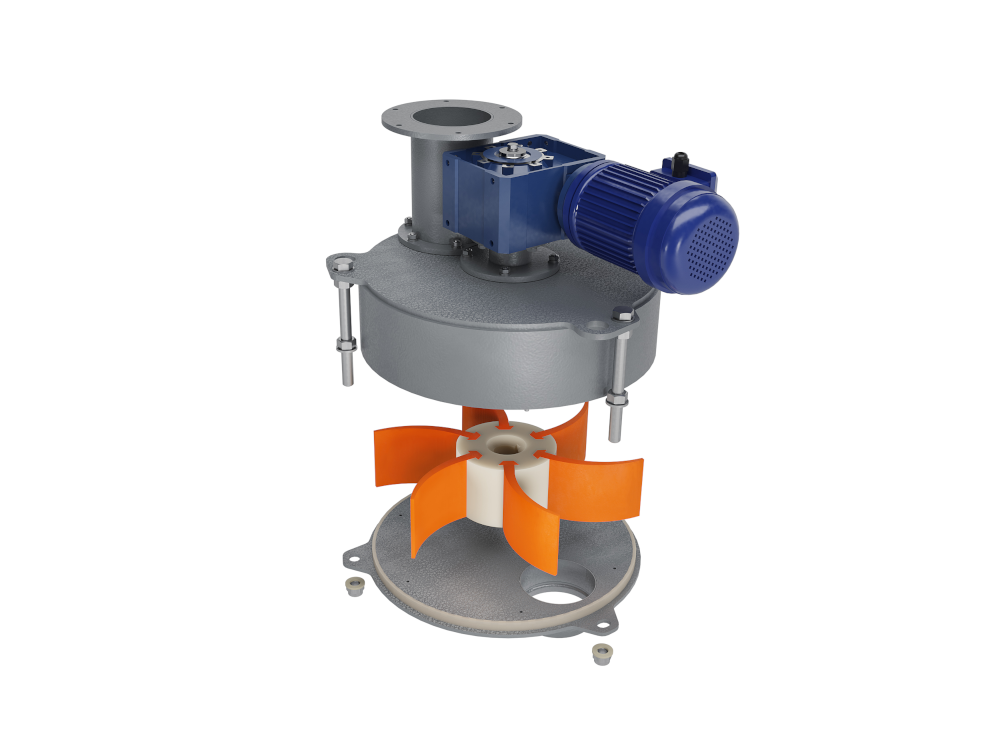

Шлюзовой затвор «ПЛОСКИЙ БАРЬЕР» (рис. 2) работает следующим образом: сыпучий материал, пройдя через загрузочный патрубок (5), заполняет пространство между эластичными лопастями (7). При повороте ячейкового ротора сыпучий материал покидает корпус (1) через разгрузочный патрубок (9).
Ограничения поступления воздуха в технологическое оборудование с присоединенным к нему изделием, обеспечивается за счет плотного прилегания эластичных лопастей (7) ячейкового ротора к внутренней поверхности корпуса (1).
Для устранения зазоров между ячейковым ротором и внутренними поверхностями глухой крышки (2) и донцем (8), последнее имеет возможность осевого перемещения. При закручивании нижних гаек (12), болтов (11), донце (8) приближается к торцу ячейкового ротора, в результате чего зазоры между ними уменьшаются, но при этом увеличивается нагрузка на электродвигатель мотор-редуктора (3). Выкручивание верхних гаек (12) позволяет увеличить зазоры, одновременно уменьшая сопротивление вращению ячейкового ротора.
Конкурентные преимущества
Отличительными особенностями изделия являются:
- уменьшенная высота затвора, чтобы облегчит его встраивание в уже существующие технологические линии;
- зигзагообразная траектория движения сыпучих материалов внутри корпуса затвора, увеличивающая его сопротивление «подсосам» воздуха;
- система регулировки торцевых зазоров ячейкового ротора, позволяет компенсировать износ лопастей, чтобы затвор сохранял пылеплотность весь срок своей службы;
- простое техническое обслуживание.
Инновации для снижения стоимости эксплуатации
Несмотря на то, что полиуретан обладает большим сопротивлением к истиранию и низким коэффициентом трения, работая с абразивными материалами, он естественно изнашивается. Конечно, по сравнению с другими конструкциями полиуретановые лопасти служат дольше, но однажды приходит момент, когда и они подлежат замене, и вот здесь проявляется еще одно важное преимущество новой конструкции- ее экономичность!
Роторы обычных шлюзовых затворов отливают из стали, а затем обрабатывают на металлорежущих станках с минимальными допусками, потому что иначе невозможно добиться герметичности. Сложность изготовления диктует высокую стоимость такого ротора, иное дело, если изделие получено высокопроизводительным методом литья под давлением, и его дальнейшая обработка вовсе не требуется. При этом благодаря эластичным лопастям, герметичность затвора выше, чем у аналогов со стальными роторами.
Имея больший ресурс по сравнению со стальными роторами шлюзовых затворов старой конструкции, лопасти из полиуретана еще и дешевле их. Литой полиуретановые лопасти - это не только герметичность и долгий срок эксплуатации, но также и «расходники» стоимость которых не ударит по карману.
Патенты и сертификаты
Шлюзовые затворы серии «ПЛОСКИЙ БАРЬЕР» отмечены дипломом программы "100 лучших товаров России" 2012 г.
Шлюзовые затворы серии «ПЛОСКИЙ БАРЬЕР» были отмечены наградами международных выставок.
Шлюзовые затворы серии «ПЛОСКИЙ БАРЬЕР» соответствуют требованиям Технического регламента Таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования». (Декларация о соответствии: ЕАЭС № RU Д-RU.МО10.В.04609 от 15.01.2018 г.)
Уникальные конструкторские решения, использованные при создании шлюзовых затворов «ПЛОСКИЙ БАРЬЕР» защищены патентами РФ на полезную модель №90426 и 109455.
