Общие сведения
Питатели малой производительности моделей «ПОТОК 3-16 ГШ» и «ПОТОК 3-16» ТУ 3167-001-92992044-2012 предназначены для объемного дозирования сыпучих материалов в виде потоков с заданным расходом.
Питатели малой производительности моделей «ПОТОК 3-16 ГШ» и «ПОТОК 3-16» относятся к типу одношнековых объемных дозаторов с расходным бункером и встроенным лопастным ворошителем. Регулирование объемного расхода дозируемого материала производится за счет бесступенчатого изменения частоты вращения подающей спирали посредством мотор-вариатора.
Питатель малой производительности модели «ПОТОК 3-16 ГШ» отличается от модели «ПОТОК 3-16» дальностью подачи и конструкцией узла выдачи материала.
|
||
| Параметры | Значения | |
| «ПОТОК 3-16 ГШ» | «ПОТОК 3-16» | |
| Диапазон регулирования объемного расхода, л/ч | 3 - 16* | |
| Диапазон регулирования оборотов подающей спирали, об/мин | 1.15 - 6.1 | |
| Объем расходного бункера, л | 48 | |
| Размер частиц дозируемого материала, мм, не более | 2 | |
| Влажность материала,%, не более | 1 | |
| Температура материала, °С, не более | +70 | |
| Дальность подачи, мм | 4200 | - |
| Минимальный радиус изгиба корпуса, мм | 2000 | - |
| Электрическое питание: напряжение В, частота, Гц | 380,50 | |
| Установленная мощность, кВт | 2 | |
| Степень защиты, IP | 55 | |

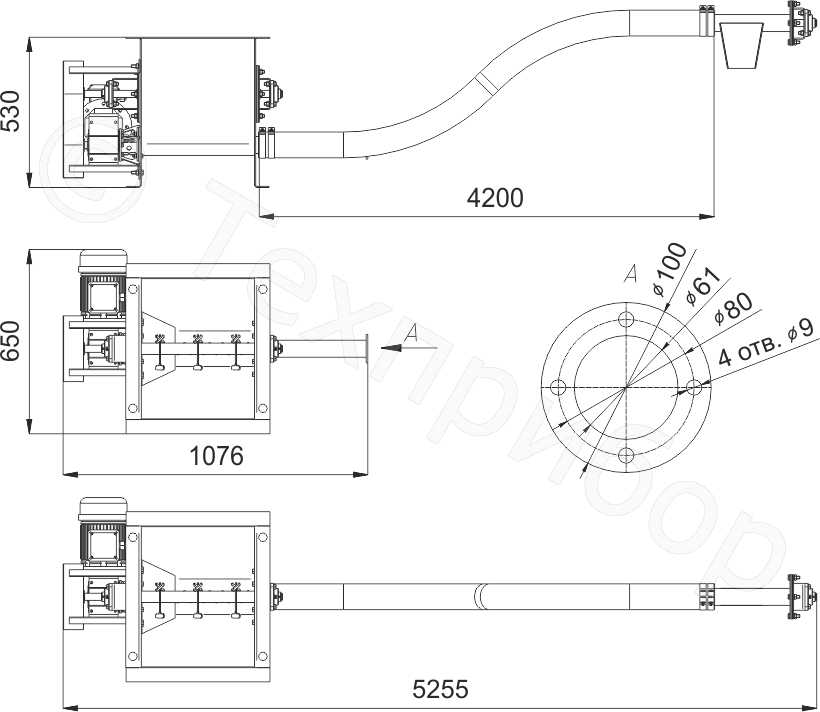

| Габаритные размеры, (L×B×H), мм | 5255х650х530 | 1076х650х530 |
| Масса, кг | 85 | 70 |
Устройство

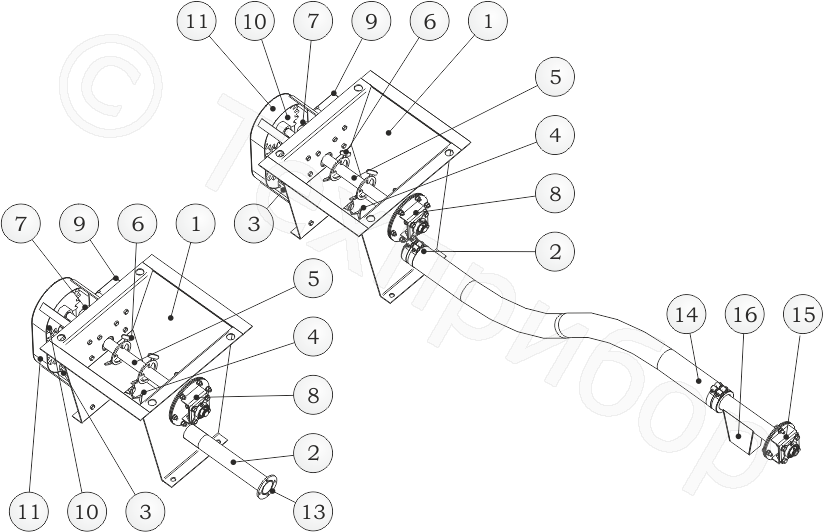

Рис. 1
Питатели малой производительности моделей «ПОТОК 3-16 ГШ» и «ПОТОК 3-16» (Рис.1) состоят из расходного бункера (1), с одной стороны которого расположен патрубок выдачи (2) материала, а с другой - уплотнение (3) входа вала подающей спирали (4). В расходном бункере (1) находится ворошитель (5) с лопастями (6). Вынесенные подшипниковые опоры (7) и (8) ворошителя (5) расположены на торцевых стенках расходного бункера (1). Мотор-вариатор (9) приводит во вращение подающую спираль (4), а так же, посредством шестеренной передачи (10) лопастной ворошитель (5). Шестерни передачи (10) закрыты защитным кожухом (11). Бесступенчатое изменение частоты вращения тихоходного вала мотор-вариатора (9) производиться посредством маховика (12).
Для присоединения питателя малой производительности модели «ПОТОК 3-16» к другому технологическому оборудованию на патрубке вывода (2) материала предусмотрен фланец (13) с четырьмя отверстиями.

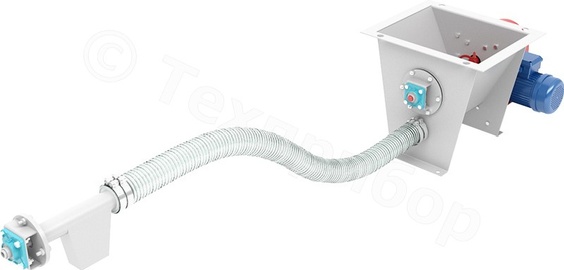

Помимо вышеперечисленных узлов и деталей, питатель малой производительности моделей «ПОТОК 3-16 ГШ», так же имеет гибкий корпус (14), внутри которого расположена подающая спираль (4), конец которой закреплен в подшипниковом узле (15) с раструбом выдачи (16) дозируемого материала.
Конкурентные преимущества

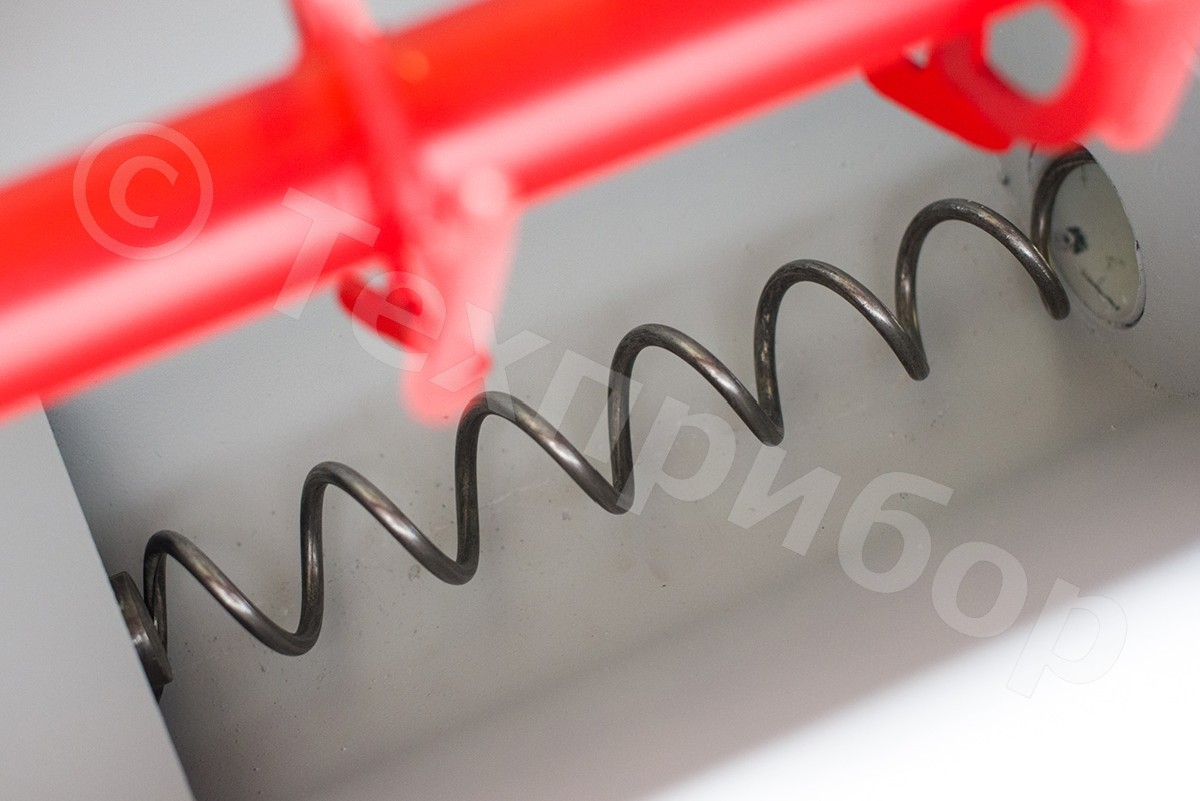

Гибкая спираль. Рабочим органом питателей малой производительности «ПОТОК 3-16 ГШ» и «ПОТОК 3-16» является гибкая спираль, изготовленная из стали - 65Г. Место, которое в обычных «жестких» шнеках занимает внутренний вал, при использовании гибкой спирали оказывается полностью заполнено дозируемым материалом, что позволяет повысить точность объемного дозирования.

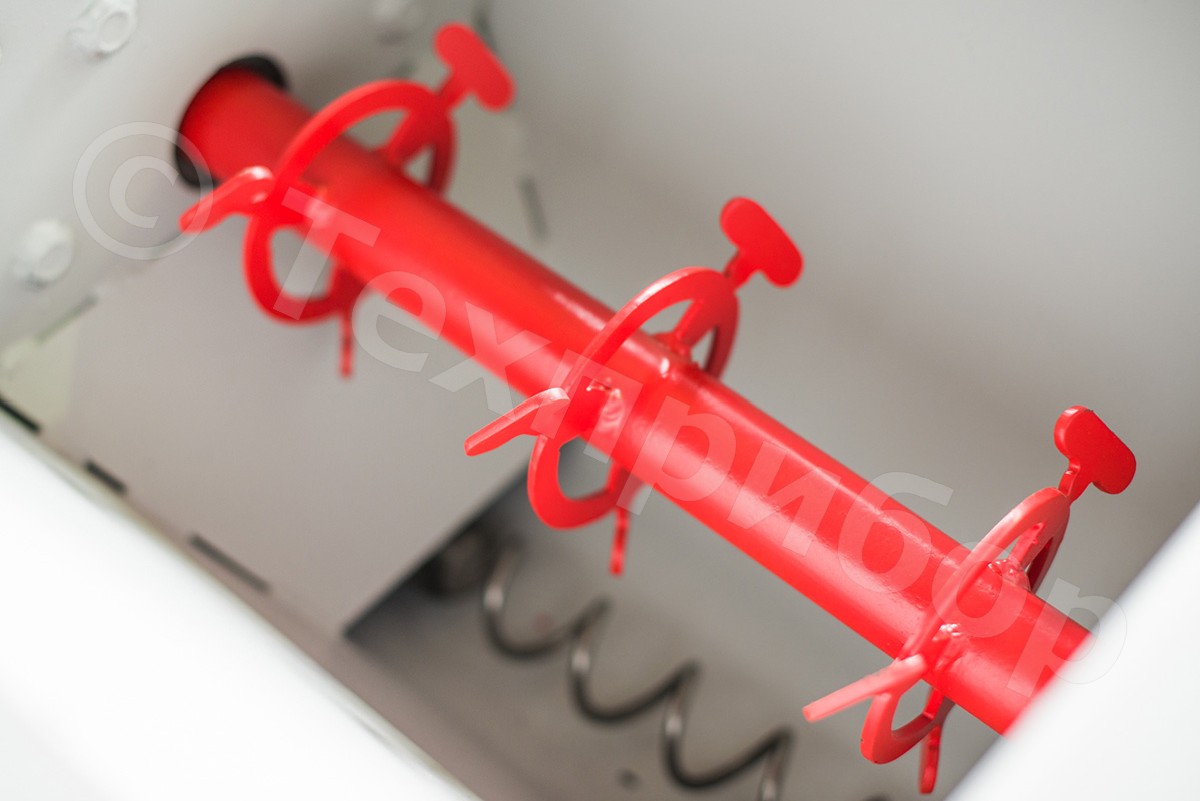

Встроенный ворошитель. Хорошо известно, что высокая точность объемного дозирования может быть достигнута только в том случае, если обеспечено стабильное наполнение подающего шнека при постоянной насыпной плотности самого дозируемого материала. Для предотвращения слеживания или «зависания» порошка в расходном бункере, питатели малой производительности моделей «ПОТОК 3-16 ГШ» и «ПОТОК 3-16» оборудованы лопастным ворошителем, частота вращения которого автоматически меняется в зависимости от настройки мотор-вариатора привода подающей спирали.
Мотор-вариатор от ведущего мирового производителя. Привод, пожалуй, одна из наиболее важных частей любого транспортирующего механизма, поэтому в питателях малой производительности «ПОТОК 3-16 ГШ» и «ПОТОК 3-16» используется надежный мотор-вариатор «МКF», для которого первая замена масла потребуется только через 2000 часов эксплуатации!
