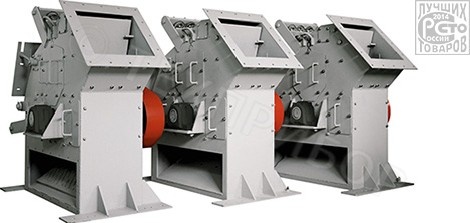

Общие сведения о роторной дробилке «СМД-10 ВЕЙДЕР»
Представленное оборудование относится к дробилкам ударного действия, разрушение кусков дробимого материала происходит в результате ударов бил, жестко закрепленных на роторе.
Дробилки данного типа отличают высокая степень дробления, большая производительность, малый расход энергии, простота конструкции и надежность.
Роторная дробилка «СМД-10 ВЕЙДЕР» предназначена для среднего и мелкого дробления шлака металлургического, известняка, доломита, мергеля, мрамора, гипса, руд малой абразивности и других подобных материалов, предел прочности которых не превышает 600 кгс/см2, а размер кусков 350 мм.
Помимо непосредственного дробления, роторная дробилка данной модели также может использоваться в качестве динамического гранулятора, что позволяет проводить обогащение каменных пород по форме и прочности за счет разрушения слабых включений без ослабления структурной прочности целевого продукта.
Большая производительность, возможность производства фракционированных материалов кубовидной формы, малая энергонагруженность и отсутствие необходимости в устройстве массивного фундамента позволяют использовать роторную дробилку «СМД-10 ВЕЙДЕР» в качестве высокоэффективного агрегата первичного или вторичного дробления твердых материалов самого разного происхождения.
Область применения дробилок различных типов
Дробилки | Дробление | Прочность материала | ||||
---|---|---|---|---|---|---|
Крупное | Среднее | Мелкое | Низкая | Средняя | Высокая | |
Конусные | + | + | + | - | + | + |
Роторные | - | + | + | + | + | + |
Молотковые | - | + | + | + | + | - |
Технические характеристики роторной дробилки «СМД-10 ВЕЙДЕР» типоразмера «ДР 1500 4х4»
|
||
Параметры | Единица измерения | Величина параметра |
---|---|---|
Габаритные размеры (L×B×H) | мм | 1800×933×1520 |
Масса | кг | 1330 |
Установленная мощность | кВт | 11 |
Линейная скорость бил ротора | м/с | 26 |
Длина и диаметр ротора с установленными билами | мм | 400/500 |
Размеры загрузочного окна | мм | 430х420 |
Размеры загружаемого материала, не более | мм | 380 |
Производительность | т/ч | 12* |
Устройство и порядок работы
Ударное дробление является динамическим процессом. В дробилке «СМД-10 ВЕЙДЕР» осуществляется сразу три стадии кинетического дробления. Первая стадия начинается в тот момент, когда билы ротора ударяют по дробимому материалу. Вторая стадия дробления осуществляется при столкновении кусков с отражательными плитами. Третья стадия обеспечивается за счет соударений частиц дробимого материала.

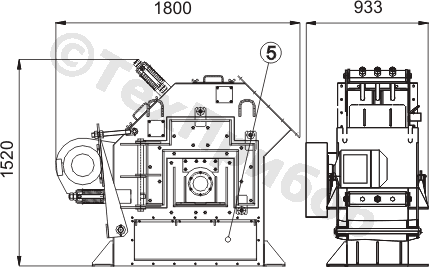

Рабочими органами дробилки «СМД-10 ВЕЙДЕР» являются: массивный ротор (1) с жестко закрепленными на нем билами (2) и отражательные плиты (3).
Фракционный состав продукта дробления, зависящий от величины зазора между окружностью вращения бил ротора и отражательными плитами, регулируется посредством многофункционального устройства поддержания заданного усилия дробления, объединенного в пружинных блоках (4). Продукт дробления выводится из корпуса дробилки по наклонной пластине (5).
Конкурентные преимущества
Роторная дробилка «СМД-10 ВЕЙДЕР» имеет простую, но вместе с тем очень рациональную конструкцию, каждый элемент которой продуман до мелочей и работает на повышение эффективности дробления, упрощение технического обслуживания, снижение стоимости эксплуатации оборудования.
Для достижения этих целей МП «ТЕХПРИБОР» был использован целый ряд оригинальных технических решений.
Краткий перечень основных преимуществ новых роторных дробилок позволяет убедиться в этом:
Ударные элементы двухстороннего действия - для уменьшения себестоимости дробления
Оригинальные билы дробилки «СМД-10 ВЕЙДЕР» имеют не одну, а целых две рабочих грани, что позволяет восстановить выбранные параметры дробления, просто развернув ударные элементы. Такое техническое решение сделало возможным существенное увеличение сроков службы инструментов дробления за счет более полного использования металла бил. Теперь их замена может проводиться в два раза реже, нежели в других моделях оборудования аналогичного назначения.
Установка ударных элементов ротора и отбойных плит - максимально быстро - без болтов и гаек
Не секрет, что практическая производительность дробильного оборудования серьезно страдает из-за сложности и высокой трудоемкости технического обслуживания, необходимости держать на складе разнообразную номенклатуру инструментов дробления, защитной брони и т.д.
Так же не является секретом, что крепления элементов дробления требуют очень внимательного к себе отношения. Зачастую резьбовые соединения превращаются в трудно разъемные уже после переработки нескольких тонн каменных материалов. Вот почему для установки ударных элементов роторной дробилки «СМД-10 ВЕЙДЕР» не используются гайки. Билы просто вставляются в направляющие и удерживаются от осевого смещения специальными фиксаторами. Благодаря чему разворот или полная замена инструментов дробления выполняется в течение 15-20 минут силами одного человека без использования грузоподъемных механизмов.
Для сокращения времени технического обслуживания или сроков ожидания поставки сменных деталей, билы ротора и билы отбойных плит имеют одинаковые размеры, а 90% элементов брони корпуса полностью взаимозаменяемы.
Широкая распашная дверь - для того чтобы осмотр и обслуживание выполнялись в самые короткие сроки
В целях сокращения времени простоев узлы технического обслуживания дробилки «СМД-10 ВЕЙДЕР» организованы таким образом, чтобы сделать ремонтные и профилактические работы максимально простыми, удобными и быстро выполнимыми.
На боковой плите корпуса дробилки выполнена широкая распашная дверца, открыв которую можно получить доступ абсолютно ко всем узлам и деталям камеры дробления для их осмотра, ревизии или замены.
Устройства поддержания заданного усилия дробления, объединенные с пружинными блоками безопасности
Во время работы дробильного агрегата в карьере существует вероятность попадания в камеру дробления посторонних включений (например, зубьев экскаватора), которые ни при каких условиях не могут быть измельчены. Защиту от поломок роторной дробилки обеспечивает система выгрузки недробимых включений, которая автоматически удаляет из камеры дробления посторонние предметы.
В дробилке «СМД-10 ВЕЙДЕР» система выгрузки объединена с устройством поддержания заданного усилия дробления, что позволяет сразу после удаления препятствия немедленно возвратиться к выбранным настройкам параметров дробления.
Комплексная поддержка до и после продажи
Являясь разработчиком и производителем оборудования для переработки каменных материалов, МП «ТЕХПРИБОР» способно не только предложить заказчику стандартные решения, но также разработать и изготовить оригинальное оборудование, полностью соответствующее производственно-технологическим требованиям конкретного предприятия.

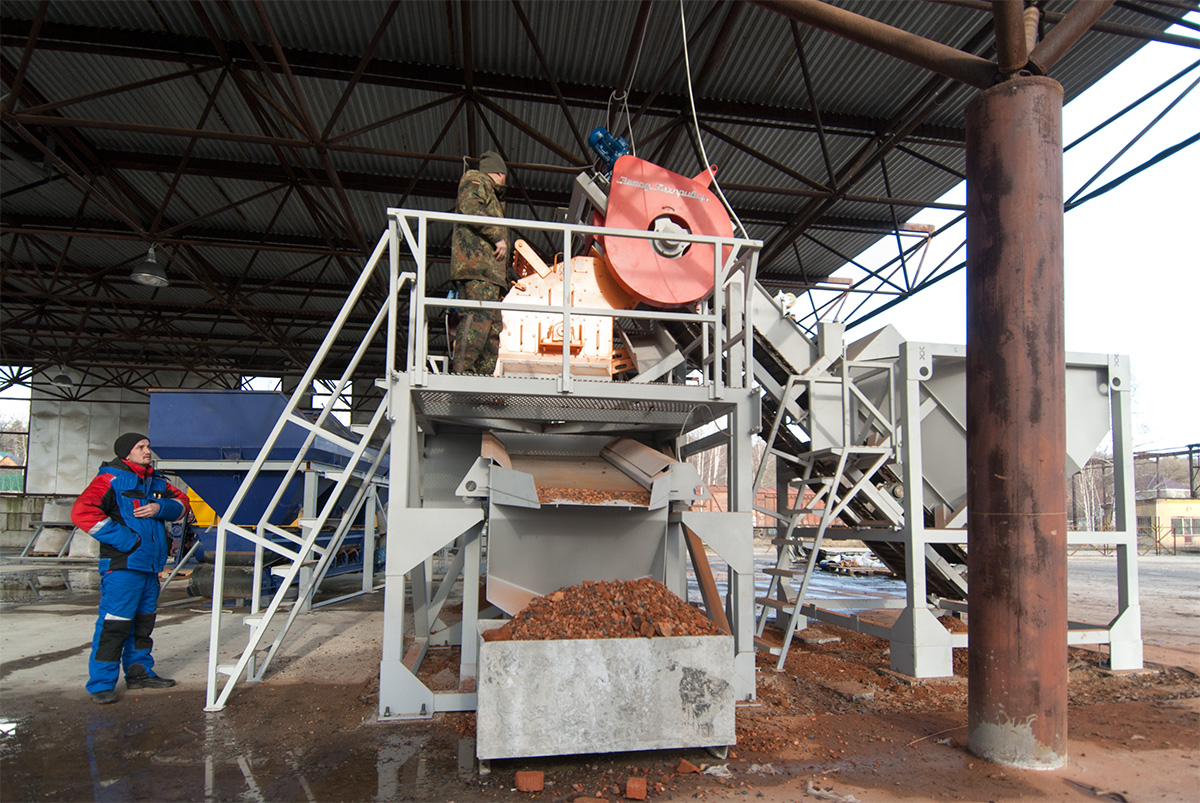

Независимо от того, используется ли роторная дробилка «СМД-10 ВЕЙДЕР» как отдельная единица или же она интегрирована в состав дробильно-сортировочного комплекса, каждая модель обеспечивается комплексным обслуживанием и технической поддержкой, которые начинаются уже с момента анализа потребностей заказчика и разработки наиболее рациональных схем дробления и сортировки.
Принципы сотрудничества с заказчиками, основанные на индивидуальном подходе в решении самых сложных производственных задач, неизменно дают свои положительные результаты, укрепляя репутацию МП «ТЕХПРИБОР» как надежного делового партнера, способного не только предложить, но и воплотить в жизнь самые смелые проекты.
Патенты и сертификаты

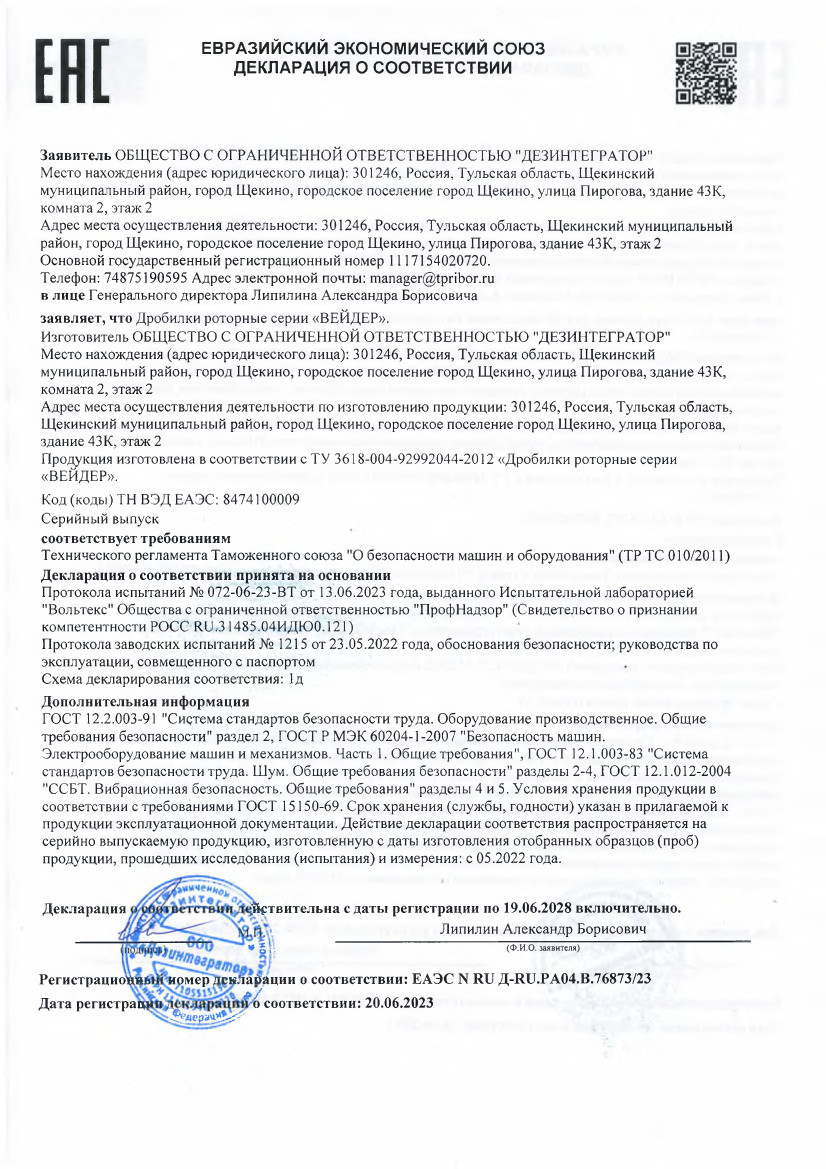

Роторные дробилки серии «ВЕЙДЕР» соответствуют требованиям Технического регламента Таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования». (Декларация о соответствии: ЕАЭС № RU Д-RU. PA04.B.7673/23 от 20.06.2023)
