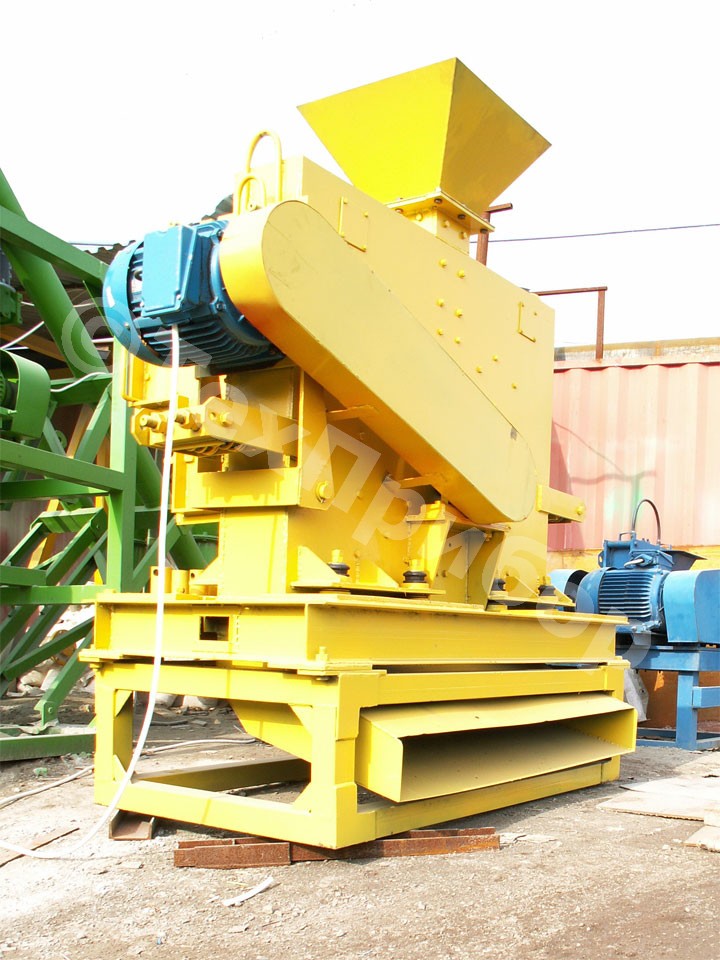

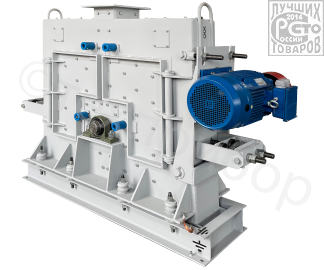

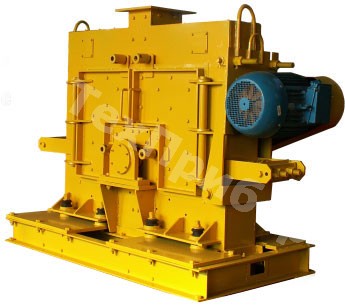

ДУО-ВЕЙДЕР - 4х2 Реверс

Ударно-отражательные дробилки «ДУО - ВЕЙДЕР - 4x2 Реверс» | Дробилки для бетона

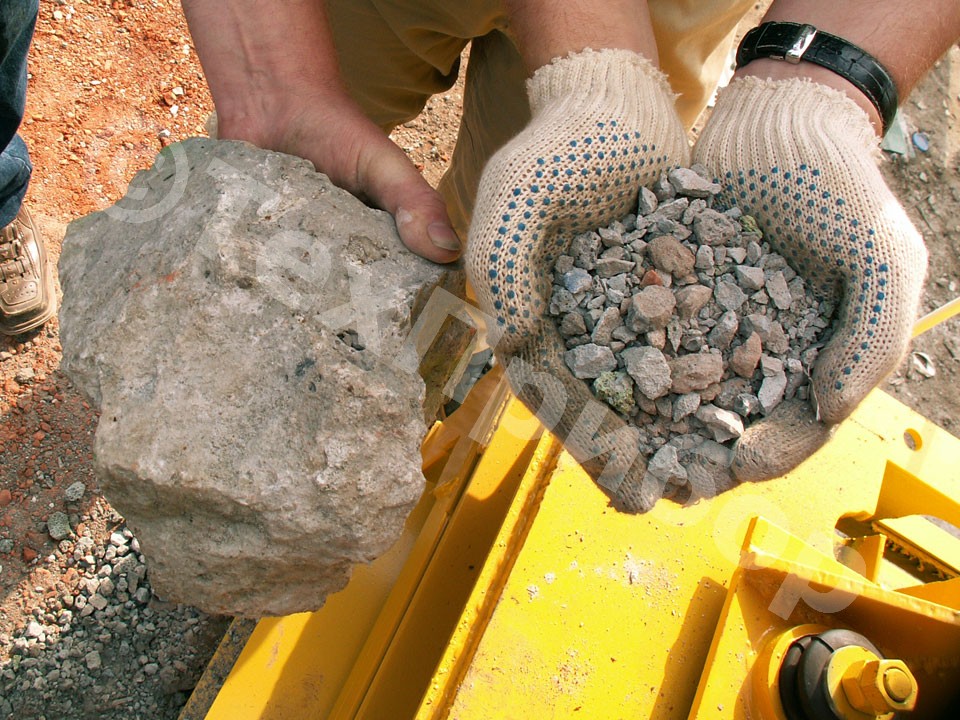

Ударно-отражательные дробилки «ДУО – ВЕЙДЕР – 4х2 Реверс», позволяют одинаково эффективно решать задачи дробления - ресайклинга, как нерудных материалов, в частности взорванных горных пород плотностью до 2600 кг/м3, прочностью на сжатие до 150 МПа, твердостью 3.5 по шкале Мооса, так и отходов дорожного полотна, бетонного производства, строительного лома от сноса ветхих зданий и сооружений. Размер кусков материала загружаемого в дробилку не должен превышать 120 мм.

RUB

1 350 000 Руб. с НДС

в наличии

Ударно-отражательная дробилка «ДУО-ВЕЙДЕР - 4х2 Реверс»640 000 руб.

Общие сведения

Дробилки «ДУО-ВЕЙДЕР» - являются представителями нового поколения высокоэффективных ударно-отражательных измельчительных агрегатов, преимущества которых обеспечены применением самой совершенной технологии ударного дробления твердых материалов.

Предлагаемое оборудование относится к типу быстроходных ударно-отражательных дробилок, реализующих оригинальный способ разрушения твердых материалов методом «свободного удара» или «кинетического дробления».

Ударно-отражательные дробилки «ДУО - ВЕЙДЕР» имеют простую, но вместе с тем, очень эффективную конструкцию массивного ротора с жестко закрепленными ударными элементами, что позволяет использовать общую массу подвижных частей при измельчении особо прочных материалов. Интенсивное дробление материала происходит в результате контакта с быстродвижущимися ударниками ротора и ударов о неподвижную преграду — отражательные элементы отбойных плит. Основной особенностью новых дробилок является уникальная комбинация высокой скорости движения ударных элементов ротора, рациональной конструкции камеры дробления и функциональной простоты основных операций по техническому обслуживанию и регулировке.

Идеи, заложенные в конструкцию дробилок «ДУО - ВЕЙДЕР», позволяют одинаково эффективно решать задачи дробления - ресайклинга, как нерудных материалов, в частности взорванных горных пород прочностью до 1500 кгс/см2, так и отходов дорожного полотна, бетонного производства, строительного лома от сноса ветхих зданий и сооружений. К несомненным достоинствам дробильного оборудования данного типа следует отнести большую производительность, высокую степень измельчения, низкий расход энергии, минимальные требования по качеству и периодичности технического обслуживания.

Основные технические характеристики реверсивной ударно-отражательной дробилки «ДУО-ВЕЙДЕР - 4х2 Реверс»

*
Указано максимальное значение, для непрочных материалов. Производительность может изменяться в зависимости от физико-механических свойств перерабатываемого сырья. Требуется уточнение.
ПараметрыЕдиница измеренияВеличина параметра

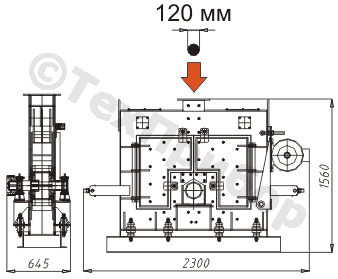

Габаритные размеры мм 2330х675х1560
Масса без ударно-отражательных элементов кг 1800
Номинальная мощность кВт 15
Количество роторов шт. 1
Линейная скорость ударных элементов ротора, не более м/с 30
Количество ударных элементов ротора (сталь 110Г13Л) шт. 4
Количество отражательных элементов (отб.чугун СЧ20) шт. 20
Размеры загрузочного окна мм 220х170
Макс. размеры загружаемого материала мм 120
Производительность т/ч 5*

Комплексная поддержка до и после продажи

Каждая дробилка «ДУО-ВЕЙДЕР» обеспечивается комплексным обслуживанием и технической поддержкой. Обслуживание начинается уже с момента анализа потребностей заказчика и разработки наиболее рациональной схемы дробления, учитывающей конкретные условия производства.

Реверсивная ударно-отражательная дробилка среднего и мелкого дробления «ВЕЙДЕР» ДУО. Эксплуатационная документация. Руководство по эксплуатации. Паспорт.

Конкурентные преимущества

ПРУЖИННЫЕ АМОРТИЗАТОРЫ - НАДЕЖНОСТЬ И БЕЗОПАСНОТЬ
ПРУЖИННЫЕ АМОРТИЗАТОРЫ - НАДЕЖНОСТЬ И БЕЗОПАСНОCТЬ

УДАРНЫЕ ЭЛЕМЕНТЫ РОТОРА - ПРОСТОТА МОНТАЖА И НАДЕЖНОСТЬ КРЕПЛЕНИЯ
УДАРНЫЕ ЭЛЕМЕНТЫ РОТОРА -
ПРОСТОТА МОНТАЖА И НАДЕЖНОСТЬ
КРЕПЛЕНИЯ

Высокая надежность - Низкие производственные затраты

Надежная и безопасная работа дробилок «ДУО - ВЕЙДЕР» обеспечивается благодаря применению высококачественных износостойких сталей, пружинных амортизаторов отбойных плит и прекрасно сбалансированной конструкции подвижных частей.

Конструкторским бюро завода «ТЕХПРИБОР» был использован свой многолетний опыт в создании оптимального профиля ударных элементов и самые новейшие разработки в области металлургии, чтобы свести к минимуму расход стали на тонну произведенного продукта даже при дроблении материалов высокой прочности и абразивности.

Оригинальная конструкция ударно - отражательных элементов позволяет при сохранении стабильных показателей дробления найти желаемый компромисс между высокой производительностью оборудования и низкими эксплуатационными расходами.

Защита от поломок дробильного агрегата обеспечивается системой выгрузки недробимых включений, которая автоматически удаляет из камеры дробления материалы, которые не могут быть измельчены. Пружинные амортизаторы и устройство поддержания заданного усилия дробления после удаления препятствия немедленно возвращают отбойные плиты дробилки в исходное положение. Таким образом, при попадании в камеру дробления неизмельчаемых включений, отбойные плиты с отражательными элементами автоматически возвращаются к выбранным настройкам режимов дробления.

Низкая себестоимость дробления при использовании дробилок «ДУО - ВЕЙДЕР» обеспечивается благодаря целому ряду оригинальных технических решений, направленных на более полное использование сменных ударно-отражательных элементов на фоне снижения расхода стали на тонну продукции. В частности, отражательные элементы двухроторной ударно-отражательной дробилки «ДУО-ВЕЙДЕР-4x4 Дубль Ротор» полностью взаимозаменяемы, что позволяет переустанавливать их с менее нагруженных участков отбойных плит в места наиболее интенсивного контакта с обрабатываемым материалом. Благодаря возможности «циркуляции» отражательных элементов достигается их высокая степень использования.

Реверсивная ударно-отражательная дробилка модели «ДУО-ВЕЙДЕР-4x2 Реверс» имеет симметричные отбойные пластины и ударные элементы особой формы, что существенно увеличивает срок службы инструментов дробления. Каждый ударник имеет не одну рабочую поверхность, а две! Подобное техническое решение позволяет существенно сократить простои оборудования, связанные с заменой ударных элементов. При износе одной стороны ударных элементов для поддержания высокой плотности наполнения камеры дробления и восстановления прежней эффективности измельчения, достаточно изменить направление вращения ротора, при этом дополнительных регулировок положения отбойных плит и перенастройки режимов дробления не требуется. В результате, замена ударных элементов дробилки «ДУО - ВЕЙДЕР - 4х2 Реверс» производится в два раза реже, нежели в другом оборудовании аналогичного назначения.

Широкие возможности использования - Легкая адаптация

Дробилки «ДУО - ВЕЙДЕР» обеспечивают получение больших объемов высококачественного продукта кубовидной формы на вторых и третьих стадиях измельчения при среднем, мелком и сверхмелком дроблении.

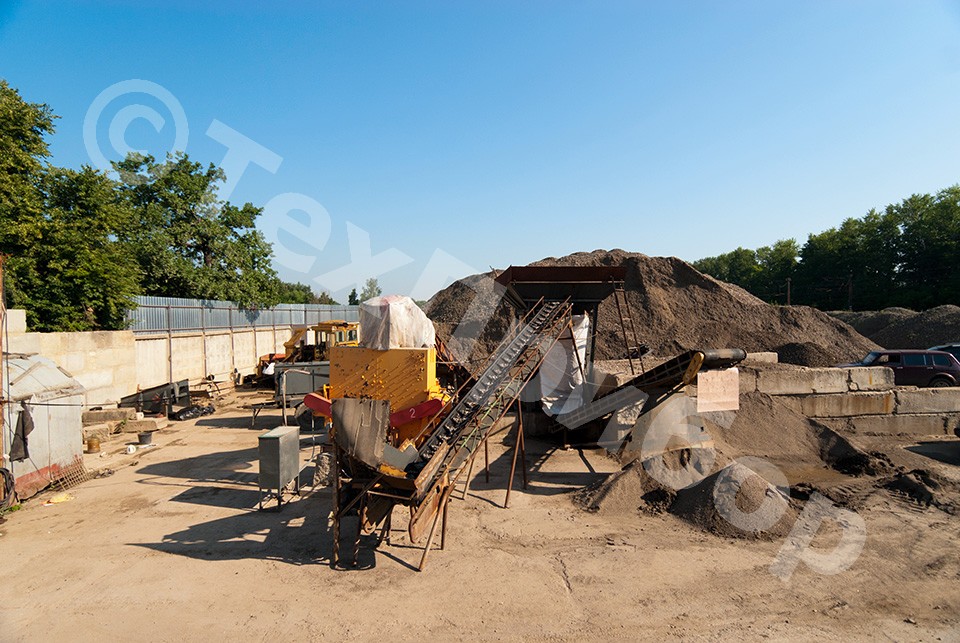

Сегодня дробление твердых материалов является широко распространенным технологическим переделом в различных отраслях промышленности. Строительная, дорожно-строительная, горнодобывающая, металлургическая промышленности - все это далеко неполный перечень областей применения ударно-отражательных дробилок «ДУО - ВЕЙДЕР». Независимо от того, используется ли данная дробилка как самостоятельный агрегат или в составе дробильно-сортировочного комплекса, высокая универсальность, возможность альтернативного выбора производительности, мощности привода, количества и конфигурации элементов дробления, делает возможным использование данного оборудования для решения широчайшего круга задач переработки твердых материалов.

Новые ударно-отражательные дробилки «ДУО-ВЕЙДЕР» - это не только уникальное сочетание надежности и производительности, но и совершенно новые возможности:

  • получения высококачественного щебня для отсыпки дорог;
  • производства кубовидного щебня как наполнителя бетонов;

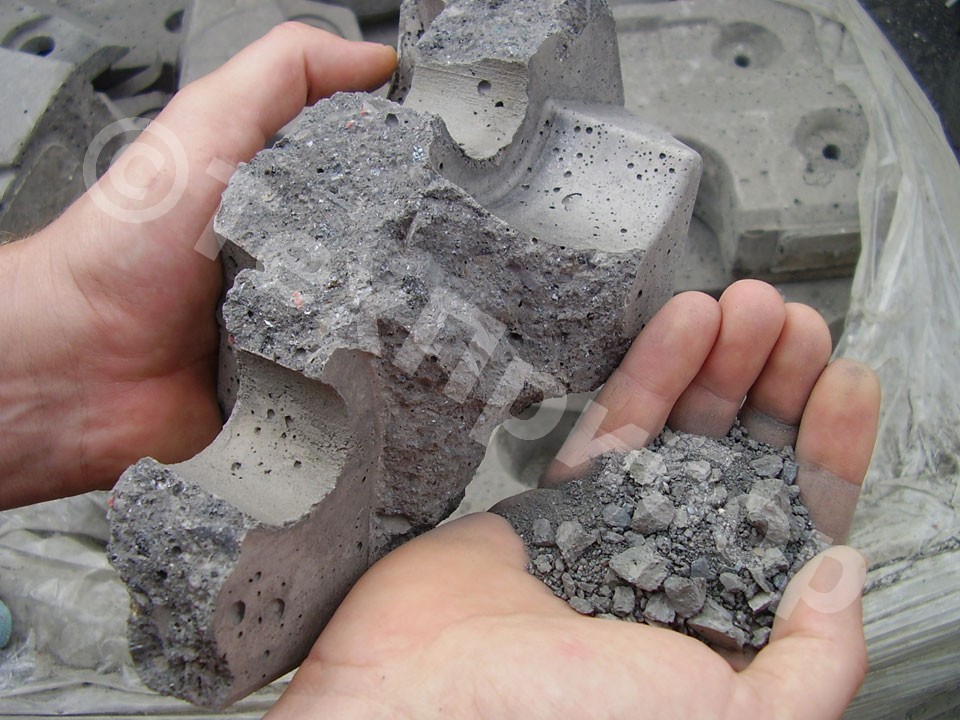

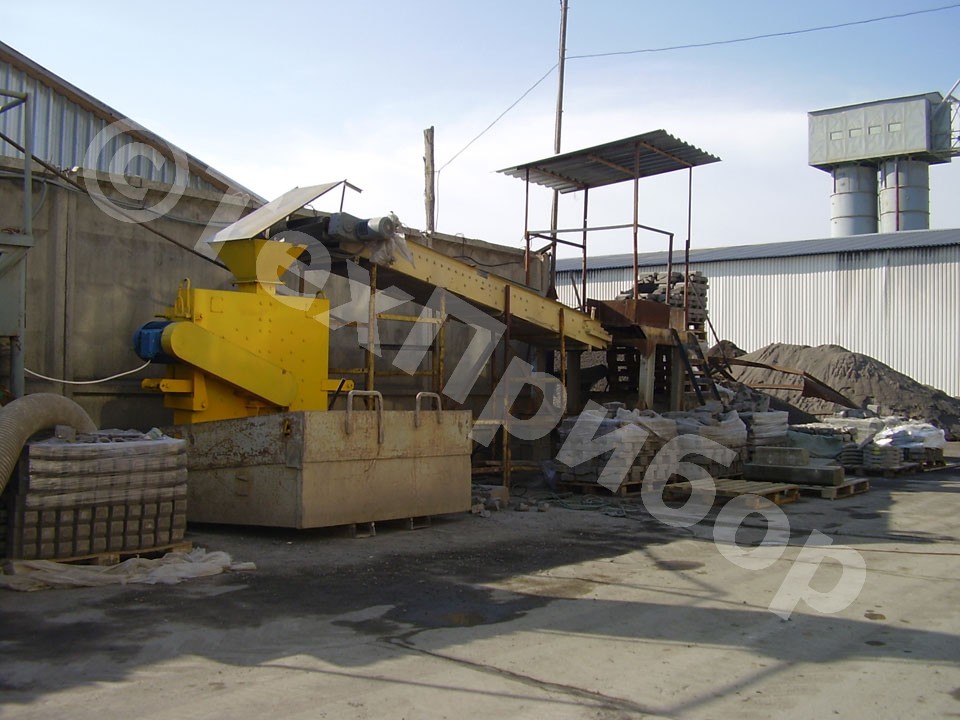

  • эффективной переработки отходов бетонного производства и строительного лома;
  • дробления сырьевых компонентов в цементном производстве;
  • измельчения каменного угля в целях его обогащения и факельного сжигания;
  • дробления и измельчения руд металлических и неметаллических полезных ископаемых для их обогащения;
  • измельчения известняка, доломита и металлургических шлаков;
  • производства материалов для раскисления почв;
  • измельчения самых разнообразных материалов для нужд химической промышленности.

Отличный баланс подвижных частей дробилок «ДУО-ВЕЙДЕР», виброизолированные опоры корпуса, автоматическая система вывода недробимых включений, возможность регулирования усилия дробления позволяют снизить нагрузку на силовую часть агрегата и делают возможным отказ от устройства массивного фундамента. Наиболее высокие в классе показатели использования подведенной энергии на единицу диаметра ротора, возможность получения продукта преимущественно кубовидной формы за меньшее количество стадий дробления позволяют существенно уменьшить капитальные вложения при организации на производстве участка дробления - ресайклинга.

Простое и быстрое техническое обслуживание - Легкость доступа

При создании дробилок «ДУО-ВЕЙДЕР» вопросам упрощения операций по техническому обслуживанию оборудования в ограниченном рабочем пространстве уделялось особое внимание.

Не секрет, что зачастую практическая производительность дробильного оборудования серьезно страдает из-за сложности и высокой трудоемкости технического обслуживания, необходимости держать на складе разнообразную номенклатуру инструментов дробления, защитной брони и т.д. Так же не является секретом, что болтовые крепления элементов дробления требуют очень внимательного к себе отношения. Зачастую резьбовые соединения, крепящие инструменты дробления, превращаются в трудно разъемные уже после переработки нескольких тонн материала. Болты и гайки крепления ударных элементов оказываются настолько плотно забиты каменной мелочью, что отвернуть их становится очень непросто.

Специалисты завода «ТЕХПРИБОР», понимая, что время, потерянное при замене инструментов дробления, регламентном обслуживании и ожидании поставки сменных деталей - это время, потерянное в производстве, использовали целый ряд технических решений, направленных на снижение времени вынужденного простоя оборудования. Именно поэтому ударные и отражательные элементы дробилок «ДУО-ВЕЙДЕР» совершенно идентичны, а 90 % элементов защитной брони имеют одинаковые размеры и полностью взаимозаменяемы.

В целях сокращения времени простоев дробилки, узлы технического обслуживания организованны таким образом, чтобы все регламентные операции были максимально простыми и легко выполнимыми.

ОТРАЖАТЕЛЬНЫЕ ЭЛЕМЕНТЫ ОТБОЙНОЙ ПЛАСТИНЫ - БЫСТРО И ДОСТУПНО БЕЗ БОЛТОВ И ГАЕК
ОТРАЖАТЕЛЬНЫЕ ЭЛЕМЕНТЫ ОТБОЙНОЙ ПЛАСТИНЫ - БЫСТРО И ДОСТУПНО БЕЗ БОЛТОВ И ГАЕК

Наглядным примером такого подхода является оригинальная схема установки инструментов дробления. Правильное положение отражательных элементов достигается благодаря тщательно проработанной конструкции направляющих отбойных плит. Крепление выполняется без использования болтов и гаек, при этом фиксация положения обеспечивается элементами самого корпуса дробилки. Для замены отражательных элементов достаточно открыть распашные створки корпуса и извлечь изношенную деталь из камеры дробления. Широкие распашные створки позволяют получить доступ абсолютно ко всем узлам и деталям камеры дробления для их осмотра, ревизии или замены.

Благодаря продуманной конструкции сопрягаемых деталей, замена ударных элементов ротора также не представляет каких-либо затруднений и может выполняться силами одного человека без использования грузоподъемных механизмов. Ударные элементы устанавливаются в специальные пазы и удерживаются от смещения сегментами ротора. Такая система фиксации позволяет точно установить инструменты дробления, надежно их закрепить, сохранить балансировку ротора, сэкономив при этом время и силы.

Патенты и сертификаты

Роторные дробилки серии «ВЕЙДЕР» соответствуют требованиям Технического регламента Таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования». (Декларация о соответствии: ЕАЭС № RU Д-RU. PA04.B.7673/23 от 20.06.2023)

Роторные дробилки модели «ВЕЙДЕР» отмечены дипломом программы "100 лучших товаров России" 2014 г.
