Стационарный дробильно-сортировочный агрегат «ДСК-15» на базе дробилки «СМД-10 ВЕЙДЕР»

Общие сведения

Стационарный дробильно-сортировочный агрегат модели «ДСК-15» производства МП «ТЕХПРИБОР» предназначен для получения фракционированных продуктов дробления из осадочных, видоизмененных и метаморфических горных пород,  имеющих прочность на сжатие до 1 200 кг/см² включительно. Оборудование также может использоваться для переработки различных отходов производства, таких как доменные шлаки, строительный мусор, бой кирпича и т.д. Помимо непосредственного дробления также возможно использование агрегата «ДСК-15» в качестве динамического гранулятора для получения искусственного песка и кубовидного щебня.

Высокая степень дробления, возможность производства фракционированных материалов преимущественно кубовидной формы, малая энергонагруженность и отсутствие необходимости в устройстве массивного фундамента позволяют использовать дробильно-сортировочный агрегат «ДСК-15»  для первичного или вторичного дробления твердых материалов самого разного происхождения.

Технические особенности и конкурентные преимущества

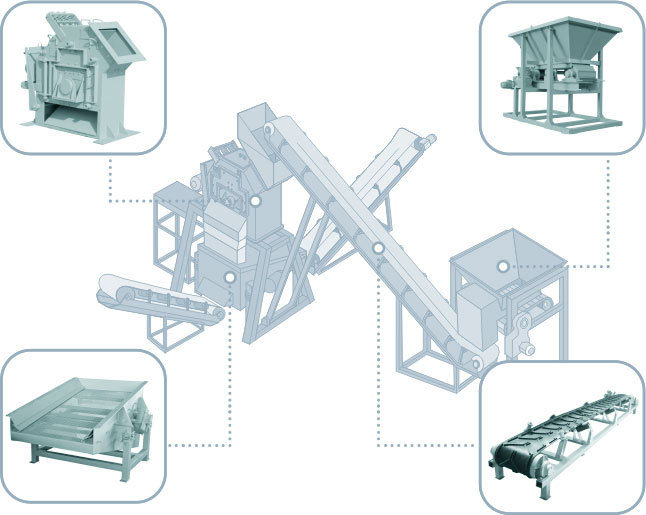

Агрегат представляет собой пространственную раму с установленным на ней дробильным, классифицирующим и транспортирующим оборудованием. В «ДСК-15» отдельные технологические единицы конструктивно объединены друг с другом наиболее рациональным образом, управление ими осуществляется с центрального пульта электроаппаратного шкафа.

Помимо базовых элементов в состав дробильно-сортировочного агрегата также входят: дополнительные металлоконструкции, площадки обслуживания, лестницы, приемные воронки, кабельная продукция и т.д.

Основными преимуществами оборудования в агрегате являются:

• Отсутствие необходимости в проведении подгонных работ при монтаже;
• Гарантия согласованной работы каждой отдельной технологической единицы, элемента, узла;
• Значительное сокращение сроков монтажа, наладки, запуска оборудования в работу;
• Уменьшение объемов строительных работ по подготовке промплощадки.

Устройство, технические характеристики, принцип действия

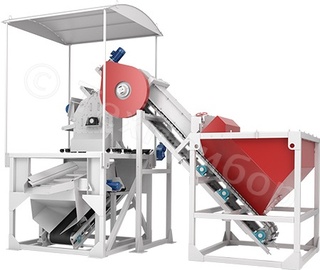

Стационарный дробильно-сортировочный агрегат модели «ДСК-15» представляет собой непрерывную автоматическую линию по производству фракционированных материалов, оснащенную легко монтируемыми на жестких рамных конструкциях технологическими единицами.

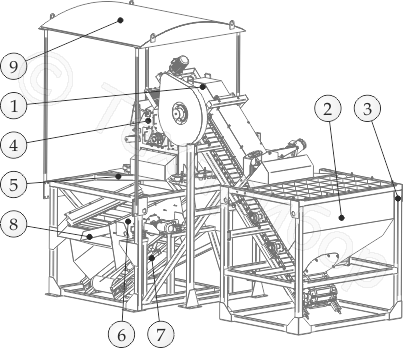

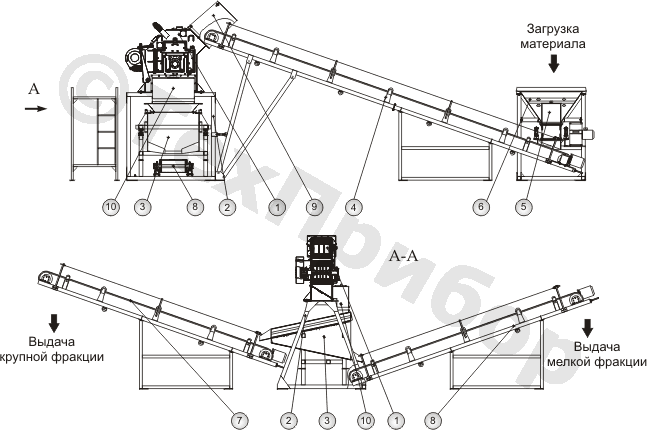

Агрегат состоит из роторной дробилки «СМД-10 ВЕЙДЕР» типоразмера «ДР 1500 4х4» (1), рамы-основания (2), вибрационного грохота «ВГР-800/1700» (3), ленточного конвейера загрузки материала (4), пластинчатого питателя «ППС-500» (5) с расходным бункером (6) и ленточных конвейеров выдачи продукта дробления (7), (8).

Материал, подлежащий переработке, ковшовым погрузчиком, конвейером или другим подобным способом загружается в расходный бункер (6) пластинчатого питателя (5), который обеспечивает равномерную подачу кусков в камеру дробления. Объемный расход материала (дозированная подача) регулируется за счет изменения скорости движения ленты, состоящей из профилированных металлических пластин.

От питателя (5) материал ленточным конвейером (4) подается в дробилку (1), над загрузочным окном которой смонтировано укрытие (9). Разрушение кусков материала происходит в результате ударного воздействия рабочих органов дробилки. При этом роторная дробилка модели «СМД-10 ВЕЙДЕР» позволяет проводить сразу три стадии кинетического дробления. Первая стадия начинается в тот момент, когда билы ротора ударяют по дробимому материалу. Вторая стадия дробления осуществляется при столкновении кусков с отражательными плитами. Третья стадия обеспечивается за счет соударений частиц.

Измельченный материал покидает камеру дробления и через разгрузочную горловину (10)  поступает на ситовую поверхность вибрационного грохота (3), где и происходит его разделение. Крупные частицы, размер которых больше ячеек сита, поступают на винтовой конвейер (8) и выводятся в отвал. Более мелкие частицы проходят сквозь сито, поступают на конвейер (7) и транспортируются в штабель.

Технические характеристики дробильно-сортировочного агрегата «ДСК-15»

* В базовом варианте

** Производительность агрегата при обработке конкретного вида материала может изменяться в зависимости от физико-механических свойств данного материала

Комплексная поддержка до и после продажи

Являясь разработчиком и производителем оборудования для переработки каменных материалов, МП «ТЕХПРИБОР» способно не только предложить заказчику стандартные решения, но также разработать и изготовить оригинальное оборудование, полностью соответствующее производственно-технологическим требованиям конкретного предприятия.

Независимо от того, используется ли дробильно-сортировочный агрегат «ДСК-15» в карьере для получения строительного щебня или же с его помощью решается проблема переработки отходов производства, каждый агрегат обеспечивается комплексным обслуживанием и технической поддержкой, которые начинаются уже с момента анализа потребностей заказчика и разработки наиболее рациональных схем дробления и сортировки.

Принципы сотрудничества с заказчиками,  основанные на индивидуальном подходе в решении самых сложных производственных задач, неизменно дают свои положительные результаты, укрепляя репутацию МП «ТЕХПРИБОР» как надежного делового партнера, способного не только предложить, но и воплотить в жизнь самые смелые проекты.
