Вибрационный грохот «ВГР-800/1700»
Разделение сыпучих материалов на фракции

Общие сведения

Добываемое природное сырье, как и предварительно измельченные материалы, не всегда является целевым продуктом пригодным для использования в производственных целях. Обычно измельченный материал имеет разнообразный гранулометрический состав, представленный частицами самых различных форм и размеров. В то же время большинство технологических процессов предполагает использование материалов не только заданных размеров, но и строго определенного соотношения размеров частиц в смеси.

Наиболее распространенным способом получения фракционированных материалов является разделение продукта дробления путем его просеивания или грохочения через сита или решетки. Крупные частицы, не прошедшие через сито, называются верхним классом или надрешетным материалом, а прошедшие сквозь сито нижним классом. Показатель, характеризующий точность отделения нижнего класса от верхнего, представляет собой коэффициент полезного действия разделения и называется эффективностью грохочения.

Назначение и технические особенности

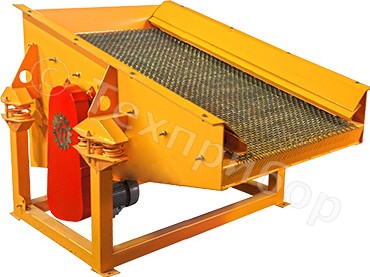

Машиностроительным предприятием «ТЕХПРИБОР» разработан и запущен в серийное производство вибрационный грохот (виброгрохот) модели «ВГР», предназначенный для сухой классификации по крупности порошкообразных, зернистых и кусковых материалов: строительного щебня, дробленой руды, кварцевого песка, каменного угля, металлургического шлака, костной муки, минеральных удобрений и т.д.

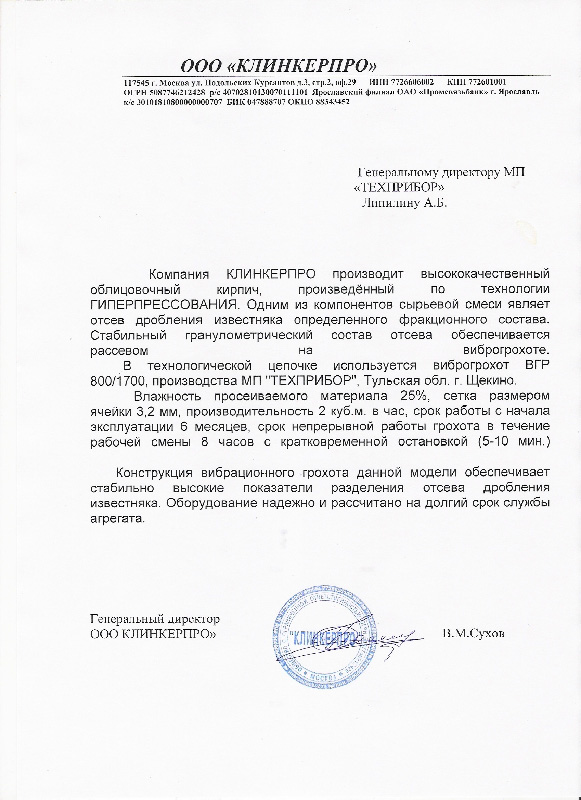

Конструкция вибрационного грохота данной модели имеет целый ряд оригинальных технических решений, обеспечивающих стабильно высокие показатели разделения самых различных материалов, большую надежность, простоту настройки и регулировки.

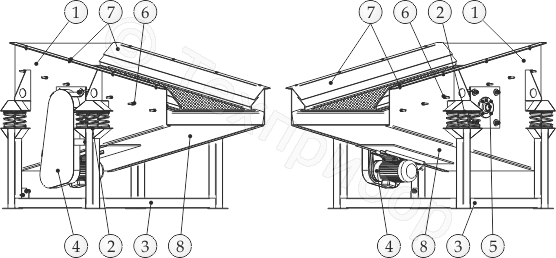

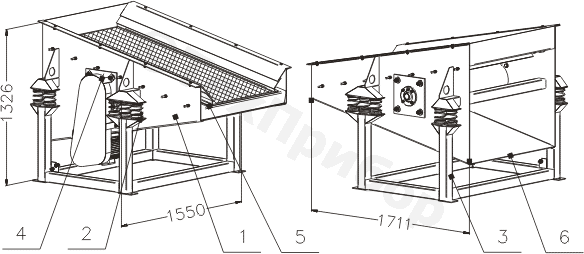

Вибрационный грохот модели «ВГР» состоит из корпус-короба (1), пружинных опор (2), станины (3), электромеханического вибратора (4), устройства натяжения ситовой поверхности (5), лотка отвода нижнего класса (6).

Основные конкурентные преимущества

• Низкая стоимость эксплуатации. Обеспечивается благодаря оптимизации траектории движения частиц на ситовой поверхности, а также использования специальной рифленой сетки (сетка для грохотов ГОСТ 3306-88), выполненной из износостойкой проволоки;
• Устройство натяжения и регулировки ситовой поверхности. Превращает работы по настройке положения ситовой поверхности и замены деки в простые и легко выполнимые операции. Позволяет избежать провисания и поломок сетки, увеличивая тем самым срок ее службы;
• Высокая эффективность грохочения. Достигается благодаря большой интенсивности вибрации и рациональному распределению продукта грохочения на ситовой поверхности;
• Универсальность оборудования. Возможность установки рифленых и сложно-рифленых сеток с размерами ячеек от 5 до 60 мм. Процесс замены сетки максимально упрощен и не требует использования специального инструмента;
• Простота монтажа, эксплуатации, обслуживания. Конструкция корпус-короба позволяет отводить нижний и верхний класс материала в противоположных направлениях, что значительно упрощает монтаж и обслуживание периферийных транспортных механизмов (ленточных транспортеров, винтовых конвейеров и т.д.). Свободный доступ к вибраторам для их регулировки и технического обслуживания;
• Надежность и долговечность. Жесткая конструкция пространственной рамы. Станина выполнена из толстостенной трубы квадратного сечения и рассчитана на долгий срок службы агрегата в самых суровых условиях эксплуатации.

Технические характеристики вибрационного грохота модели «ВГР»

* Значение производительности выбирается из указанного диапазона в зависимости от эксплуатационных параметров агрегата и физико-механических свойств перерабатываемого материала.

Возможности комплексных решений

Технические достоинства и универсальность вибрационного грохота модели «ВГР» позволяют создавать компактные технологические схемы подачи- дробления-сортировки твердых материалов самого различного происхождения.

С использованием вибрационного грохота модели «ВГР» машиностроительным предприятием «ТЕХПРИБОР» разработан модульный дробильно-сортировочный комплекс «ДСК-5», позволяющий проводить подготовку питания дробильного агрегата, непосредственное дробление материала, сортировку и выдачу продукта дробления.

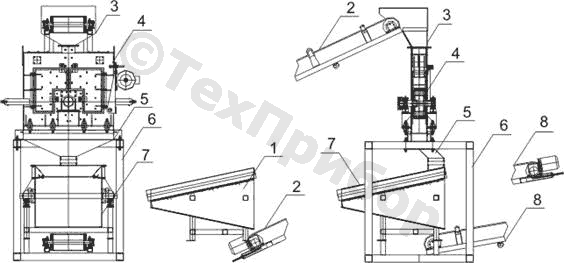

Модульный дробильно-сортировочный комплекс «ДСК-5» состоит из вибрационного грохота (1), предназначенного для подготовки питания дробильного агрегата. Нижний класс материала, прошедшего ситовую поверхность, поступает на ленточный конвейер (2) и подается к загрузочному окну дробильного агрегата. Для предотвращения вылета отдельных частиц над загрузочным окном устанавливается кожух-укрытие (3). Материал равномерным потоком поступает в дробильный агрегат (4) (на схеме представлена ударно-отражательная дробилка «ДУО-ВЕЙДЕР-4х2»), установленный на раме-основании (6). Измельченный материал, покинув камеру дробления, поступает в приемный бункер (5). Наклонная стенка приемного бункера отклоняет поток материала, который теряет скорость и свободно скатывается на ситовую поверхность вибрационного грохота. Конструкция приемного бункера полностью исключает свободный вылет частиц продукта дробления и повреждение сита. Покинув приемный бункер, материал попадает в вибрационный грохот (7), где происходит выделение целевого продукта заданной фракции. Частицы требуемого размера проваливаются сквозь сито и поступают в лоток отвода нижнего класса. Крупные частицы скатываются с поверхности сита и выводятся за пределы корпуса вибрационного грохота. Продукт грохочения отгружается ленточным конвейером (8).

Схема дробильно-сортировочного комплекса «ДСК-5» на основе дробилки «ДУО-ВЕЙДЕР-4x2» (PDF)

Комплексная поддержка до и после продажи оборудования

Каждый вибрационный грохот (виброгрохот) модели «ВГР» обеспечивается комплексным обслуживанием и технической поддержкой. Обслуживание начинается уже с момента анализа потребностей заказчика и разработки наиболее рациональной схемы разделения-классификации-фракционирования материалов.

В рамках послегарантийного обслуживания специалистами МП «ТЕХПРИБОР» оказывается всесторонняя поддержка заказчика в вопросах, касающихся наиболее продуктивного и безопасного использования оборудования на производстве.

Запасные и расходные части вибрационного грохота модели «ВГР» всегда можно заказать на складе МП «ТЕХПРИБОР».
