+ 7 (499) 346-48-30
Задать вопрос
ДЕЛАЕМ МЕЛЬНИЦЫ — ВСЕ ПЕРЕМЕЛЕТСЯ

Стекло, г. Москва

Поступил запрос на помол дробленого стекла для дельнейшего получения полых стеклянных микросфер. Сырьем для получения полых стеклянных микросфер является стеклянный порошок с частицами диаметром 10-50 мкм.

Полые стеклянные микросферы представляют собой белый сыпучий порошок, состоящий из крошечных тонкостенных шариков диаметром 20-160 мкм и толщиной стенки менее 2 мкм. В настоящее время этот материал, обладающий рядом уникальных свойств, пользуется все большим спросом. Его отличают низкая плотность, высокая механическая прочность, химическая инертность, термостойкость, низкая теплопроводность. Все это обеспечивает применение микросфер в качестве теплоизоляционных материалов, радиопрозрачных керамик, наполнителей композиционных материалов. Микросферы являются также перспективным сырьем для получения на их основе катализаторов, адсорбентов и капсулирующих материалов, способных функционировать в условиях воздействия агрессивных сред и высокой температуры.

Исследовательский помол стекла, с размером частиц до 2(3) мм был произведен на ударно-центробежной мельнице «ТРИБОКИНЕТИКА-1000», оборудованной воздушно-центробежным классификатором «СЕЛЕКТОР-500/1500». Настройка частоты вращения разгонного ротора классификатора произведена по границе разделения 50 мкм.

По результатам гранулометрического экспресс-анализа, проведенного на лазерном дифракционном микроанализаторе, размер частиц, полученного тонкомолотого порошка стекла не превысил 50 мкм.

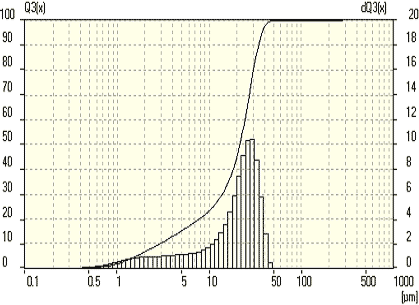

Распределение частиц тонкомолотого стекла по фракциям представлено на интегральной кривой (координаты Q3(x)=f(мкм) (левая шкала)) и гистограмме (координаты dQ3(x)=f(мкм) (правая шкала)).

Распределение частиц тонкомолотого стекла по фракциям представлено на интегральной кривой (координаты Q3(x)=f(мкм) (левая шкала)) и гистограмме (координаты dQ3(x)=f(мкм) (правая шкала))
Распределение частиц тонкомолотого стекла по фракциям представлено на интегральной кривой (координаты Q3(x)=f(мкм) (левая шкала)) и гистограмме (координаты dQ3(x)=f(мкм) (правая шкала))

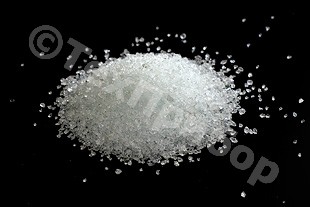

Исходное стекло: частицы 2(3) мм
Исходное стекло: частицы 2(3) мм

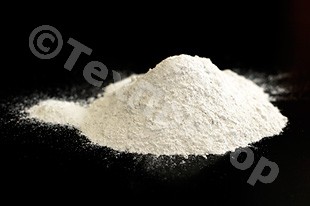

Порошок тонкомолотого стекла: 100 % частиц менее 50 мкм
Порошок тонкомолотого стекла: 100 % частиц менее 50 мкм
