Оборудование для перетаривания портландцемента МКР фасовки

Мягкие контейнеры, по праву считаются наиболее универсальной и экономичной упаковкой для цемента, транспортируемого на большие расстояния, ее преимущества перед другими видами транспортной тары неоспоримы.

Сегодня многие отечественные предприятия все чаще используют мягкие контейнеры в своих логистических схемах перевозки, по достоинству оценив их преимущества. Объемы перемещаемых с использованием биг-бэгов минеральных вяжущих веществ, в частности цемента, достигают теперь сотни тысяч тонн в год и продолжают увеличиваться, вытесняя навальную транспортировку.

Но, наряду с несомненными преимуществами доставки и складирования цемента в биг-бэгах, существует и целый ряд серьезных трудностей, связанных с отсутствием средств комплексной механизации работ по перетариванию сыпучих материалов из мягких контейнеров. Необходимость в данной операции возникает из-за не оснащенности существующих бетонных заводов, изначально запроектированных под работу с насыпными вяжущими. Не будет преувеличением сказать, что на сегодняшний момент именно перевалка биг-бэгов является одной из серьезнейших проблем импортеров цемента.

Большие объемы разовых поставок, лимитированные сроки простоя транспорта под разгрузкой, отсутствие подготовленных складских площадей и технологического оборудования, способного работать с цементом в мешках, все это сегодняшняя реальность поставки цемента в мягких контейнерах. В Московском регионе только прямые расходы на разгрузку биг-бэгов сторонними организациями составляют 3-6% от стоимости вмещаемого материала.

Добавьте к этим цифрам потери цемента при его просыпании, интенсивном пылении, неполной разгрузки МКР и станет понятно, что упущения в вопросах перетаривания могут обходиться слишком дорого.

Но именно в этом вопросе импортеры цемента зачастую допускают грубейшие ошибки, оборачивающиеся крупными потерями. И если никому и в голову не придет использовать для перевозки цемента технику, не предназначенную для этого, например самосвал, то для растаривания цемента применение «самоделок» это обычное явление.

Серьезные финансовые потери усугубляются и техническим несовершенством широко применяющегося сегодня способа разгрузки цемента из МКРов в железнодорожные хопперы и цементовозы. Сложившаяся практика «варварской» перегрузки, когда на горловину бункера или цистерны устанавливается приемная воронка с решеткой, над которой вручную вспарывается биг-бэг, не выдерживает никакой критики, как в части скорости такой разгрузки, так и экологического воздействия на окружающую среду. Естественно подобная разгрузка это вынужденная мера, отрицательные стороны которой очевидны, вопрос заключается в том, существует ли доступная альтернатива разгрузки МКР с использованием технологического оборудования, обеспечивающего комплексное решение задачи перетаривания?

На наш взгляд, динамика развития современного рынка цемента МКР фасовки, диктует насущную необходимость использования специализированного оборудования способного обеспечить весь комплекс технологических операций по перетариванию продукта из МКР, включающий в себя следующие этапы: механизированное разрывание донной части мягкого контейнера, высокопроизводительную перевалку цемента в железнодорожный хоппер или цементовоз, возможность герметичного соединения с большинством типов приемных емкостей авто- и Ж/Д состава, быстрое разрушение комков слежавшегося цемента, своевременное удаление инородных включений, эффективную аспирацию процесса разгрузки, обеспечение нормальных условий работы обслуживающего персонала.

Как, известно, цемент – это сложное порошкообразное вещество с ограниченным сроком хранения (не более 3-х месяцев), не выносящее длительной, а самое главное негерметичной транспортировки, обладающее текучестью и при смешении с небольшим количеством воды, способное образовывать быстро затвердевающую массу. Так вот, серьезной проблемой поставки цемента в биг-бэгах является именно качество упаковки. Нарушение ее целостности, как и несоблюдение основных правил транспортировки, перевалки, разгрузки приводят к порче цемента, признаки которой - появление прослойки частично гидратировавшего материала и большое количество слежавшихся комков. Масштабы потерь дорогостоящего материала весьма велики: до 20 процентов транспортируемый в полуторатонных мягких контейнерах цемент представлен в виде агломератов различной прочности, а каждый второй биг-бэг может содержать цементные камни.

Прямые потери от порчи цемента усугубляются и трудностями его разгрузки. Большинство систем и агрегатов транспортирования цемента рассчитаны на работу только с хорошо сыпучим порошком, цементные камни, попав в механизм подачи, могут не только задержать процессы разгрузки, но и привести к серьезной поломке оборудования.

На наш взгляд разгрузка сильно комкованного цемента, когда уровень наполнения шнека снижается, без уменьшения производительности, возможна с использованием конвейера с увеличенным диаметром подающего винта. Это позволяет значительно сократить время перевалки цемента в железнодорожный хоппер или автоцементовоз, обеспечивая высокую динамику процесса перетаривания.

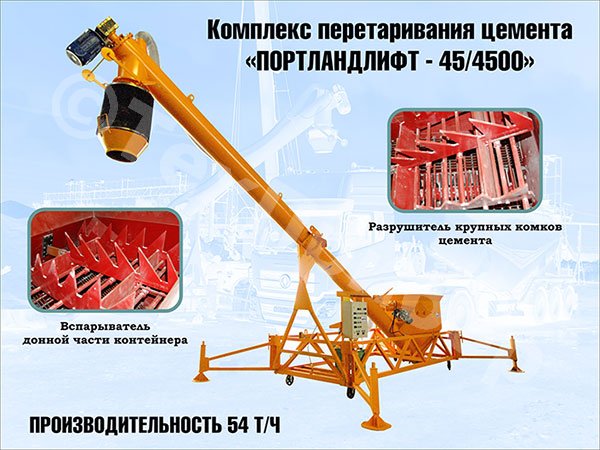

Представляем Вам комплекс перетаривания цемента модели «ПОРТЛАНДЛИФТ-45/4500» разработанный нашим предприятием.

С учетом опыта проектирования и производства агрегатов транспортирования порошкообразных материалов, а также специфики использования цемента биг-бэг фасовки, машиностроительным предприятием «ТЕХПРИБОР» разработан и запущен в серийное производство комплекс перетаривания цемента модели «ПОРТЛАНДЛИФТ-45/4500». Данное технологическое оборудование обеспечивает максимально быструю и полную разгрузку большинства существующих видов мягких контейнеров, различающихся по весу и объему, типу подъемных петель, конструкционному исполнению разгрузочного - загрузочного клапанов.

При создании комплекса перетаривания цемента модели «ПОРТЛАНДЛИФТ-45/4500» конструкторским бюро МП «ТЕХПРИБОР» был использован целый ряд оригинальных технических решений, направленных на улучшение эксплуатационных свойств оборудования, повышения его надежности и долговечности: использование конвейера с диаметров подающего винта 345 мм; ударный разрушитель комков; интегрированная система аспирации; устройство плотной стыковки.

Высокая скорость перетаривания при работе с комкованным цементом обеспечивается за счет внедрения целого ряда оригинальных технических решений.

Например, комплекс растаривания в стандартной комплектации оснащается ударным разрушителем комков и механизированным устройством раскрытия мягких контейнеров. Ударный разрушитель комков, позволяют эффективно измельчать крупные включения, задерживающие процесс разгрузки, а гидромеханическое устройство позволяет открыть донную часть МРК простым нажатием кнопки.

Перечисленные технические решения позволяют не только защитить оборудование от поломок, вызванных попаданием в узел подачи твердых включений, но и обеспечивают высокую производительность перетаривания цемента самого разного качества.

Для соединения патрубка выдачи цемента с загрузочной горловиной емкости предусмотрено устройство стыковки. В зависимости от габаритных размеров бункера или цистерны, предназначенных для перевозки бестарных сыпучих грузов, высота устройства стыковки может изменяться что и обеспечивает требуемую герметичность соединения. Таким образом, подача цемента в полуприцепы-цистерны грузоподъемностью от 15 до 35 тонн и объемом до тридцати трех с половиной кубических метров включительно осуществляется максимально быстро, экономя силы и время.

При проектировании комплекса перетаривания цемента особое внимание уделялось вопросам соблюдения санитарно-гигиенических условий труда обслуживающего персонала и защиты окружающей среды от распыленного материала.

Места наиболее интенсивного пыления комплекса перетаривания – приемный бункер мягких контейнеров и загрузочный люк автоцементовоза или железно-дорожного хоппера соединяются с аспирационной системой комплекса.

Конструктивные особенности и конкурентные преимущества

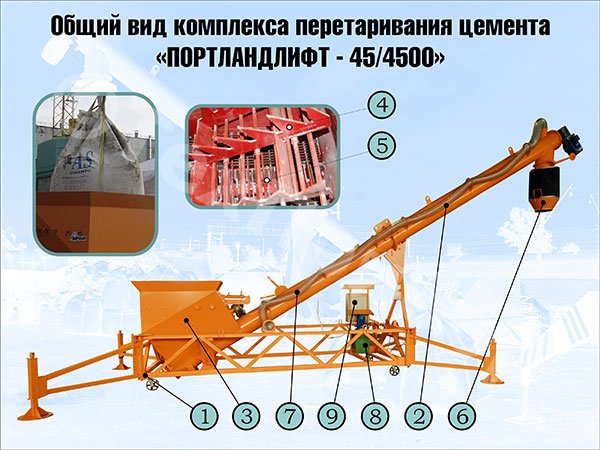

Комплекс перетаривания модели «ПОРТЛАНДЛИФТ-45/4500» состоит из рамы на колесном шасси с аутригерами (1), винтового конвейера модели «ВКПО-377 Специальная серия» (2) производительностью до 70 метров кубических в час, приемного бункера большого объема (3), механизированного устройства раскрытия МКР с гидроприводом рабочих органов (4), ударного разрушителя комков (5) со сменными ножами и предохранительной решеткой, устройства плотного соединения разгрузочного патрубка конвейера с загрузочными люками автоцементовозов и Ж/Д хопперов (6), аспирационной системой (7), маслостанции (8) и центрального пульта управления (9).

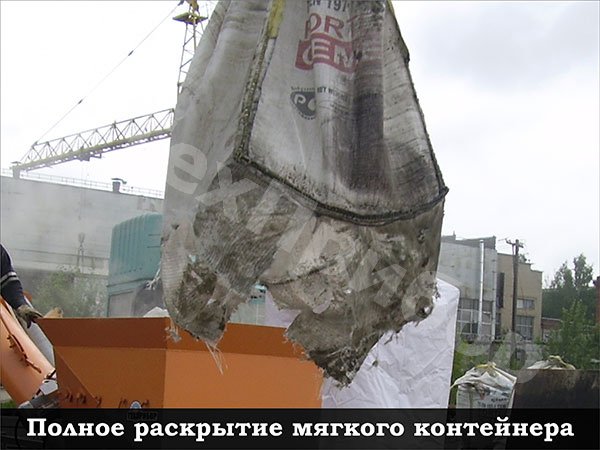

После того, как биг-бэг установлен в приемный бункер комплекса, оператор включает гидропривод устройства раскрытия мягкого контейнера. Четыре клинообразных зуба, разрывают донную часть контейнера, при этом длина каждого разреза составляет 200 милиметров. Цементный порошок вместе с комками высыпается из мягкого контейнера и поступает в зону действия ударного разрушителя, сменные ножи, которого проходят сквозь прутья предохранительной решетки и разбивают куски слежавшегося материала. Кинетической энергии быстродвижущихся ножей вполне достаточно для разрушения 90 процентов включений, находящихся в мягком контейнере. Не дробимые включения скатываются по наклонной поверхности предохранительной решетки и остаются в накопительном кармане приемного бункера, откуда могут быть удалены в конце рабочей смены через технологический люк.

Забор запыленного воздуха из приемного бункера МКР осуществляется по стволу винтового конвейера. Для того чтобы исключить пыление разгружаемого материала по кромки загрузочного люка, устройство плотной стыковки оснащается распределительным клапаном, что позволяет изменять режим работы аспирационной системы комплекса перетаривания.

Таким образом, комплекс перетаривания цемента модели «ПОРТЛАНДЛИФТ-45/4500» способен обеспечивает перетаривание биг-бэгов для его дальнейшей транспортировки цементовозами или железнодорожными хопперами, с высокой производительностью и соблюдением экологических норм.

Серьезной проблемой импорта цемента стало нарушение герметичности упаковки, что приводит к поглощению цементом всегда присутствующих в атмосфере влаги, углекислого газа и к началу процессов гидратации, с образованием окаменевших кусков цемента уже при транспортировке и хранении. Использование подобных скомкованных цементов для изготовления бетонов и строительных растворов не разрешается.

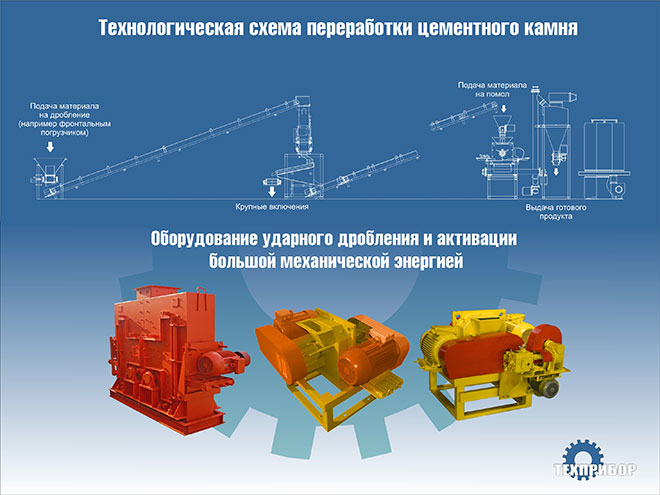

Восстановить первоначальные свойства цемента возможно путем дезагрегации вяжущих частиц. Обычно для этих целей используют дробильно-помольное оборудование, реализующее различные механические способы измельчения твердых тел. Выбор способа восстановления активности цемента, прежде всего, связан с сочетанием в одном агрегате надежности функционирования, максимальной размольной мощности и невысоких энергозатрат на помол.

Хотелось бы еще добавить, являясь производителем и разработчиком технологического оборудования для обращения с порошкообразными материалами, МП «ТЕХПРИБОР» способно не только предлагать заказчику стандартные решения, но также разрабатывать и изготавливать оригинальное оборудование полностью соответствующие производственно-технологическим требованиям конкретного предприятия.
