ВИБРАСТАР - 2500

Растариватель мягких контейнеров «ВИБРАСТАР - 2500» | Растариватель биг-бегов

Растариватель мягких контейнеров (МКР, Big-Bag, FIBC) модели «ВИБРАСТАР-2500» ТУ 3167-001-92992044-2012 предназначен для разгрузки мягких контейнеров типа «Биг-Бэг», вмещающих сыпучие, свободнотекущие порошкообразные материалы, а так же смеси мелких и крупных фракций, методом разрывания (виброрезания) глухого дна контейнера.

RUB

690 600 Руб. с НДС

Срок изготовления: 10 рабочих дней

Общие сведения

Растариватель мягких контейнеров (МКР, Big-Bag, FIBC) модели «ВИБРАСТАР-2500» ТУ 3167-001-92992044-2012 предназначен для разгрузки мягких контейнеров типа «Биг-Бэг», вмещающих сыпучие, свободнотекущие порошкообразные материалы, а так же смеси мелких и крупных фракций, методом разрывания (виброрезания) глухого дна контейнера.

По сути, растариватель мягких контейнеров «ВИБРАСТАР-2500» является готовым перевалочным комплексом, обеспечивающим: механизированные разрывания дна «Биг-Бэга», быструю вибрационную разгрузку материала, его промежуточное хранение в бункере объемом 2.5 м3 и наконец, выдачу винтовым конвейером в дальнейшую технологию.

Главной отличительной особенностью растаривателя мягких контейнеров модели «ВИБРАСТАР-2500» являются оригинальный вибрационный узел, установленный в приемном бункере. С его помощью производиться виброрезание дна мягкого контейнера, побуждение материала к высыпанию, разрушение слежавшихся комков.

Растариватель «ВИБРАСТАР-2500» может применяться для работы с мягкими контейнерами с глухим дном, объемом до 1.8 м3 включительно, на предприятиях химической промышленности, строительной индустрии, обогатительных фабриках и т.п.

Технические характеристики

ПараметрыЗначения
Производительность, м3 12
Объем приемного бункера, м3 2.5
Высота загрузки приемного бункера, мм 2339
Высота выдачи материла конвейером, мм 1865
Электрическое питание: напряжение В, частота, Гц 380, 50
Установленная мощность, кВт 6
Габаритные размеры, (L×B×H), мм 3916×2593×2339
Масса в сборе, не более, кг 1500

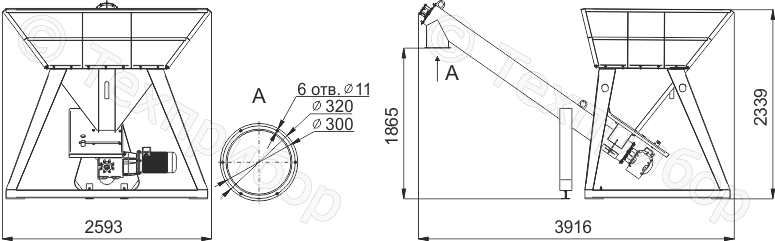

Габаритные и присоединительные размеры растаривателя мягких контейнеров  модели «ВИБРАСТАР-2500» приведены на Рис.1.

Рис. 1

Устройство

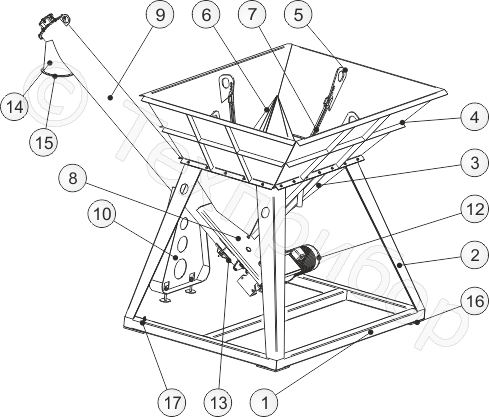

Растариватель мягких контейнеров модели «ВИБРАСТАР-2500» (Рис.2) состоит из: рамы (1), опор (2), нижней (несъемной) части бункера (3), верхней (съемной) части бункера (4), комбинированных петель (5), вибрационного узла (6) с элементами его подвеса (7), плоского затвора (8) с реечным механизмом открывания и закрывания. В нижней части емкости (3) установлен винтовой конвейер (9). Винтовой конвейер (9) имеет рамку (10) с двумя регулируемыми по высоте опорами (11), мотор-редуктор (12), лючок (13) очистки корпуса, разгрузочный патрубок (14) с фланцем (15). В углах рамы (1) находятся площадки (16) с отверстиями, служащими для установки анкерных болтов, а так же резьбовая шпилька (17) подключения шины заземления.

Рис. 2

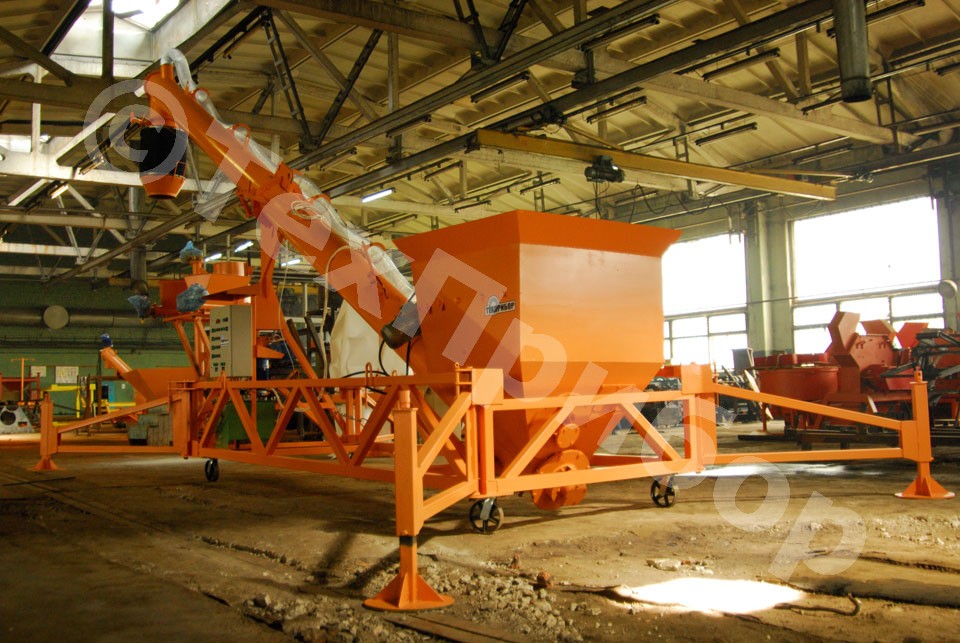

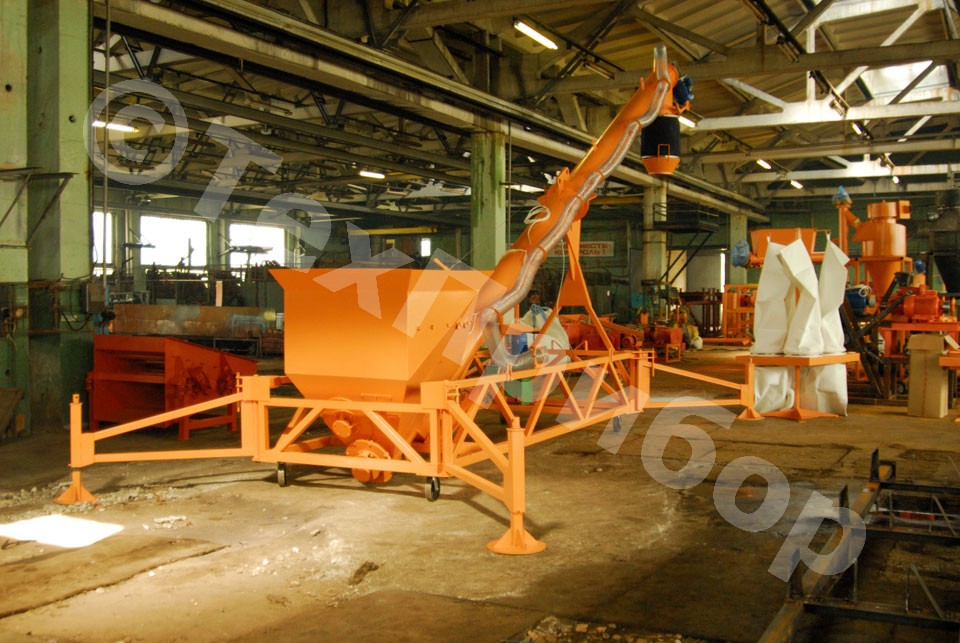

Растариватель мягких контейнеров модели «ВИБРАСТАР-2500» также может оснащаться пневмотраспортом «БОРЕЙ 530-430 МБ» для перетаривания сыпучих материалов из мягких контейнеров в склады хранения сыпучих материалов. Такая схема часто применяется на асфальтобетонных заводах для разгрузки минерального порошка МП-1 в силоса. Также подобная модификация востребована при организации производств сухих строительных смесей, в случая когда растариваемый материал нужно подавать на большую высоту (до 30 метров)

vibrastar

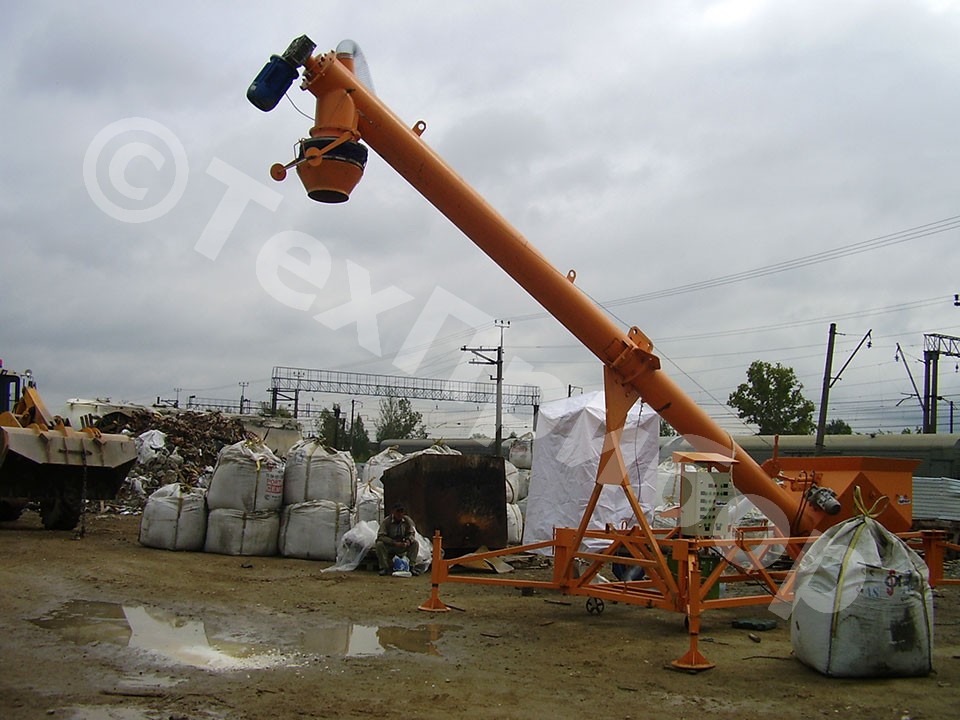

Растариватель мягких контейнеров модели «ВИБРАСТАР-2500» с пневмотраспортом «БОРЕЙ – 530-430 МБ».


Общий вид растаривателя мягких контейнеров модели «ВИБРАСТАР-2500» с пневмотраспортом «БОРЕЙ – 530-430 МБ» в формате PDF.

Порядок работы

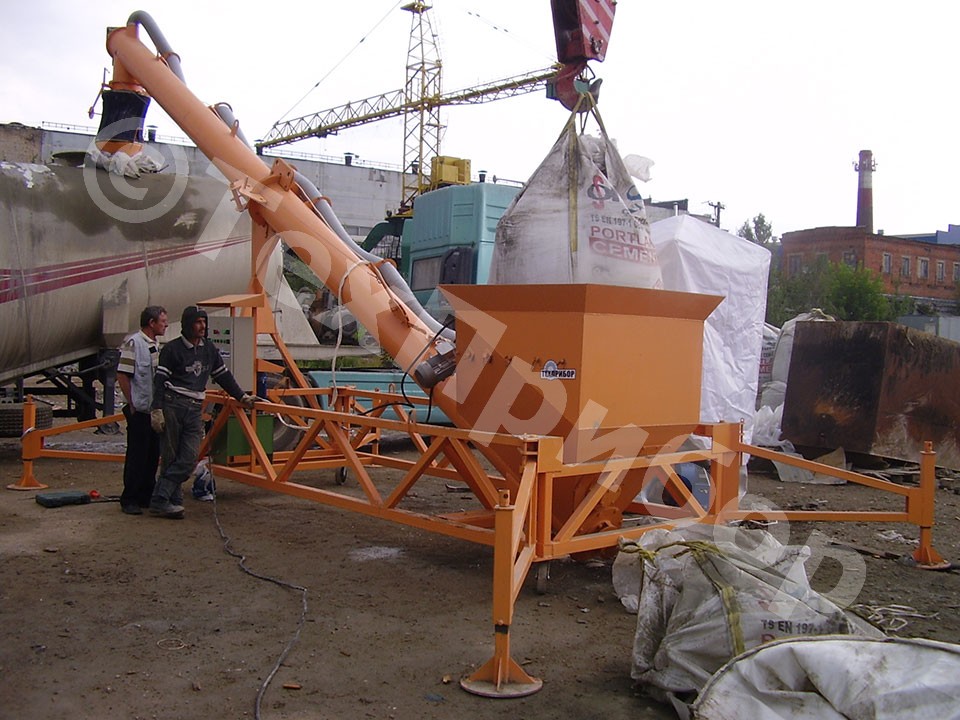

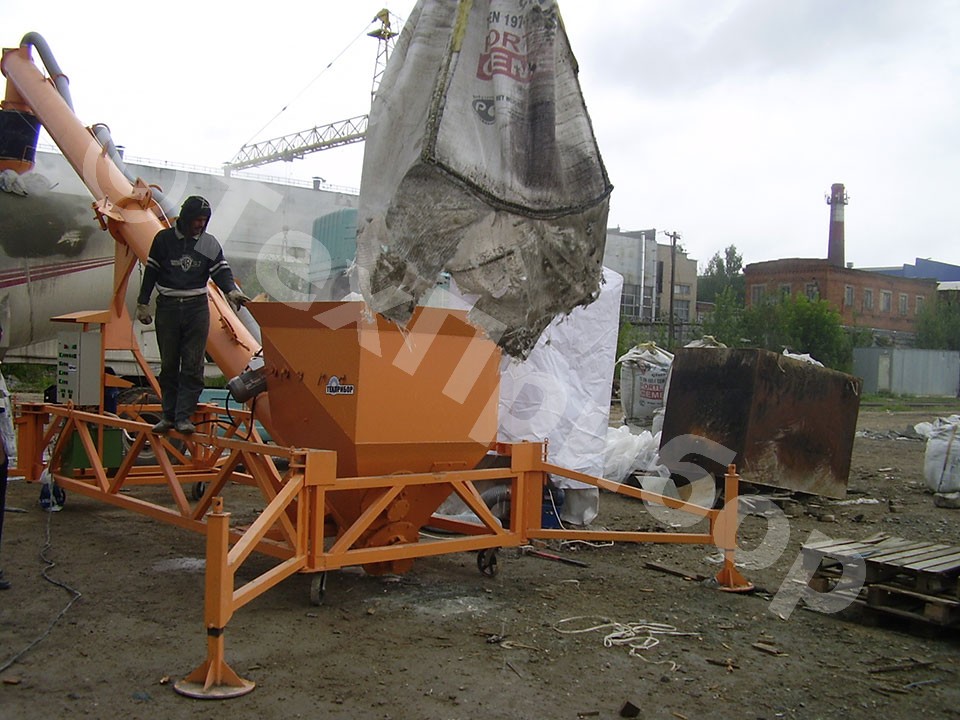

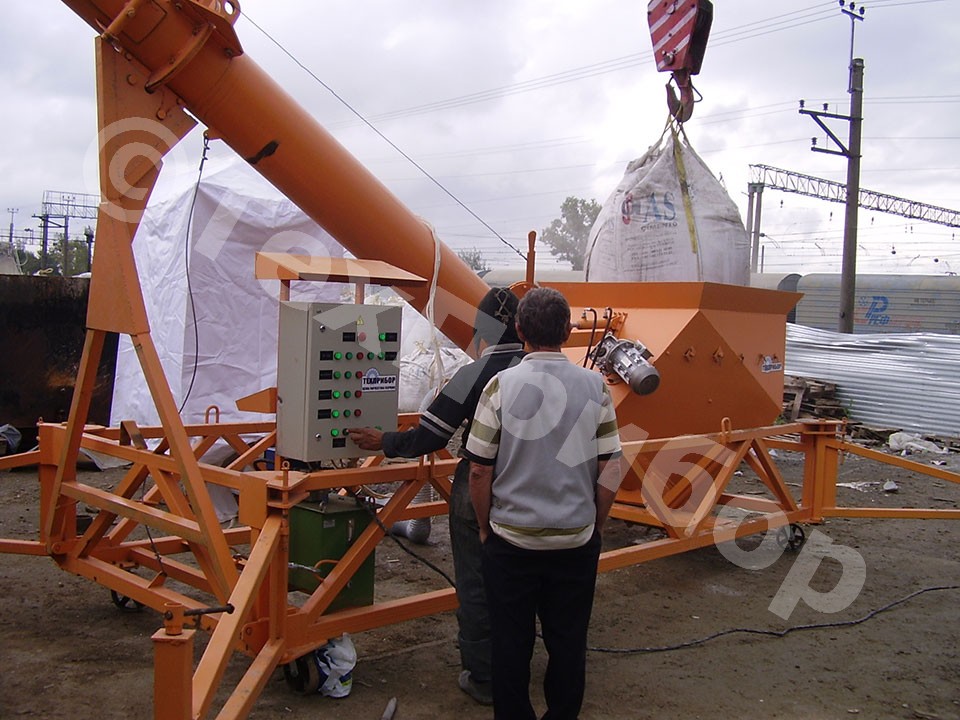

Растариватель мягких контейнеров модели «ВИБРАСТАР-2500» (Рис.3) работает следующим образом: «Биг-Бэг» внешним грузоподъемным устройством подается в центральную часть бункера (4) и насаживается на пирамиду вибрационного узла (6). Оператор включает вибрационный узел, при этом происходит разрывание дна контейнера и высыпание материала в бункер (3,4). После разгрузки, пустой контейнер извлекается из бункера, а на его место устанавливается новый. После заполнения приемного бункера, оператор запускает винтовой конвейер (9) и открывает затвор (8). Материал из бункера подается в дальнейшую технологию.

Рис. 3

Конкурентные преимущества

Сегодня мягкие контейнеры – «Биг-Бэги» по праву считаются наиболее универсальной и, что немаловажно, экономичной тарой для сыпучих материалов. Многие отечественные производители по достоинству оценили преимущества «Биг-Бэгов», и все чаще используют их в своих логистических схемах. Однако для того чтобы преимущества мягких контейнеров смогли быть реализованы в полном объеме, на предприятиях, использующих данный вид упаковки, должны быть организованы надежно функционирующие узлы по растариванию «Биг-Бэгов».

Растариватель мягких контейнеров модели «ВИБРАСТАР-2500» делает работу с мягкими контейнерами более удобной и производительной, а выгрузку сыпучих материалов быстрой и полной. Как мы этого добились? Благодаря внимательному отношению к мнению Заказчиков и целому ряду оригинальных технических решений:

Приемный бункер большого объема

Приемный бункер малого объема затрудняет процесс растаривания, время разгрузки «Биг-Бэгов» при этом увеличивается, а грузоподъемные механизмы используются нерационально.

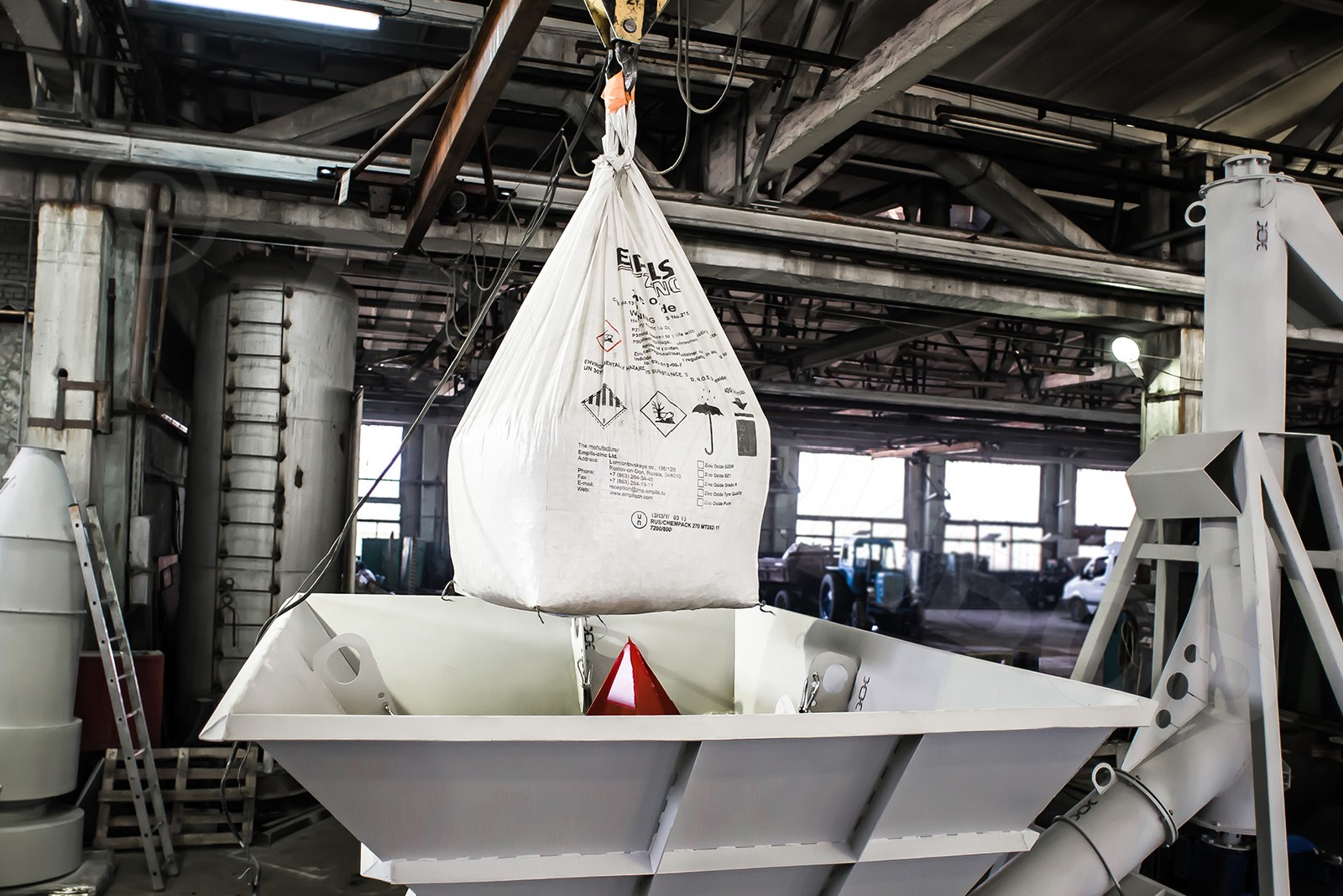

Растариватель «ВИБРАСТАР-2500» имеет приемный бункер объемом 2.5 м3, что позволяет догружать новый «Биг-Бэг» когда в бункере еще достаточно много материала. Данное решение делает возможным непрерывную подачу содержимого «Биг-Бэга» в дальнейшую технологию.

Уникальный виброузел

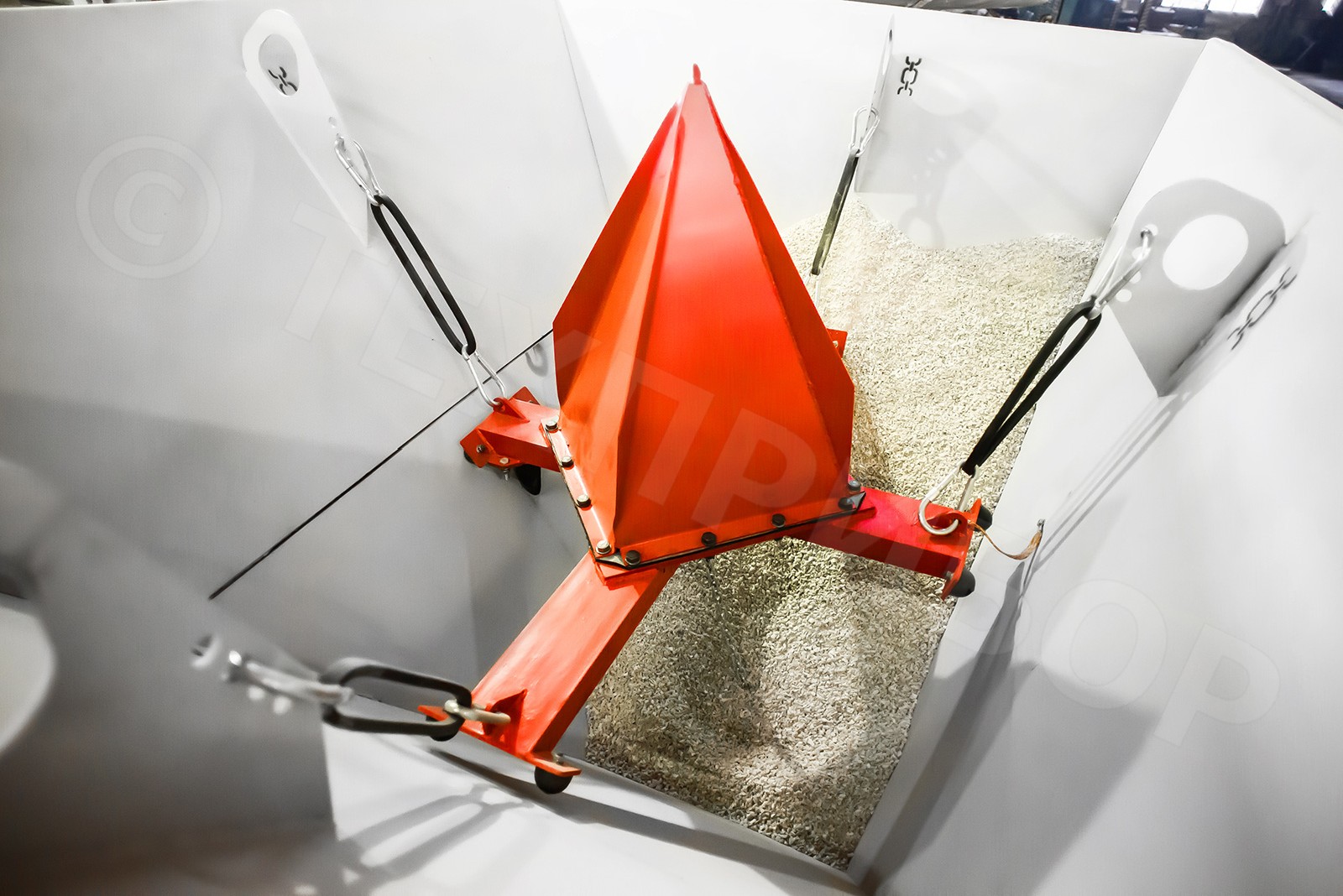

Не секрет, что многие сыпучие материалы слёживаются в процессе их хранения. Поэтому растариватель «ВИБРАСТАР-2500» уже в базовой комплектации оснащен специальным виброузлом, который разрушает придонную «корку» и улучшает истечение материала из «Биг-Бэга». Кроме того виброузел выполняет и еще одну важную задачу – разрезает дно мягкого контейнера.

Конвейер выдачи

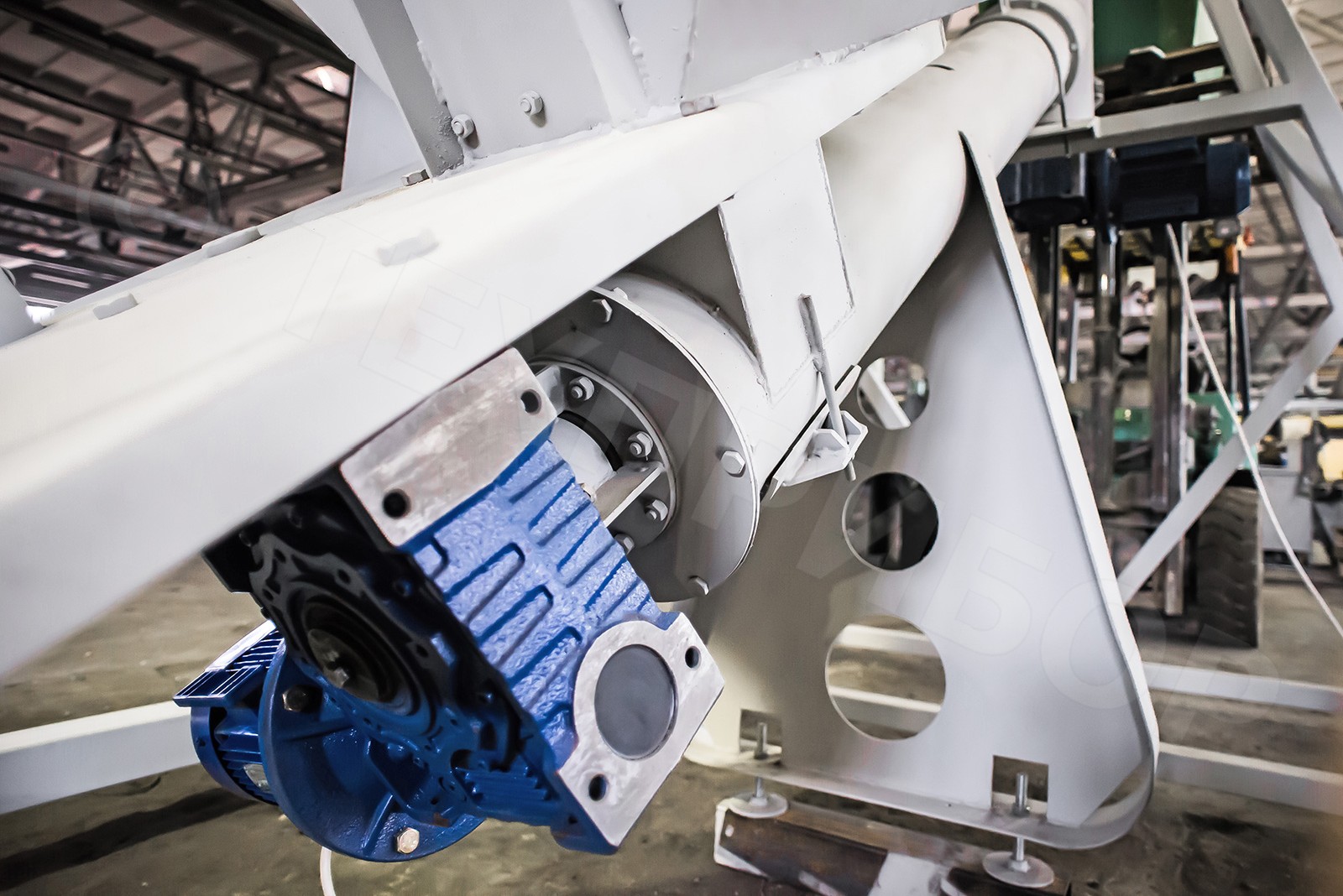

Растариватель «ВИБРАСТАР-2500» комплектуется надежным винтовым конвейером модели «ВК-273». Завод «ТЕХПРИБОР» выпускает эти конвейеры более 10 лет! Удачное сочетание большого диаметра шнека с относительно низкой частотой вращения, позволяет уверенно подавать даже высокоабразивные материалы.

Приемный бункер большого объема
Приемный бункер большого объема
Уникальный виброузел
Уникальный виброузел
Конвейер выдачи
Конвейер выдачи
