Общие сведения

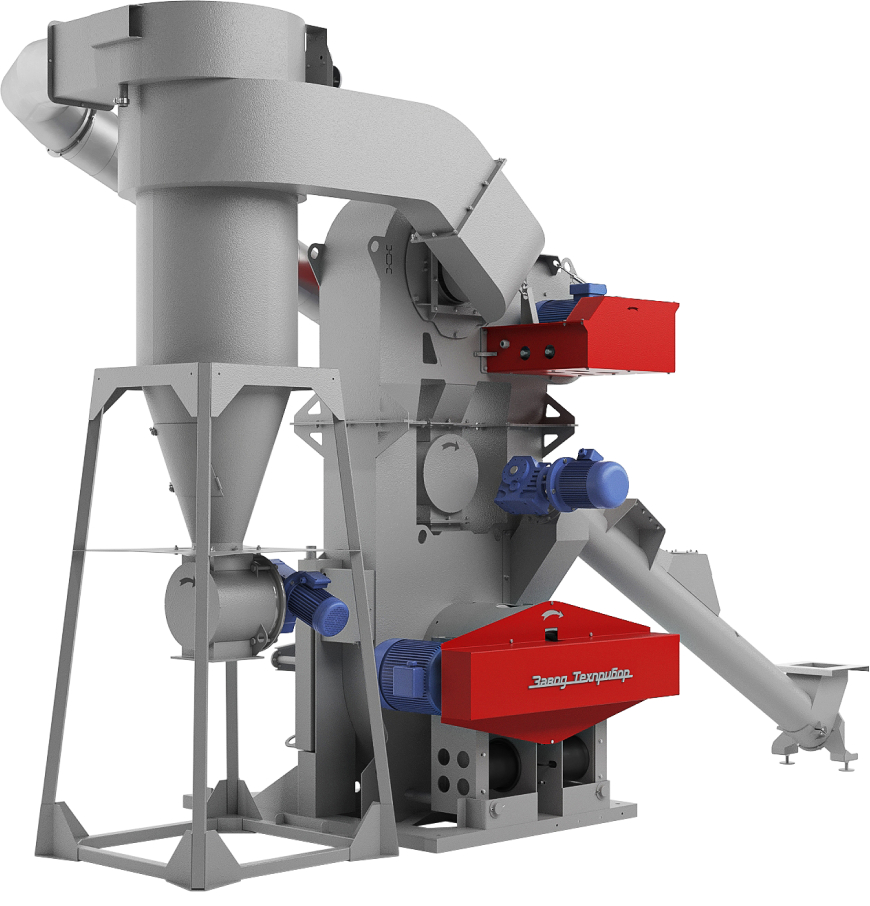

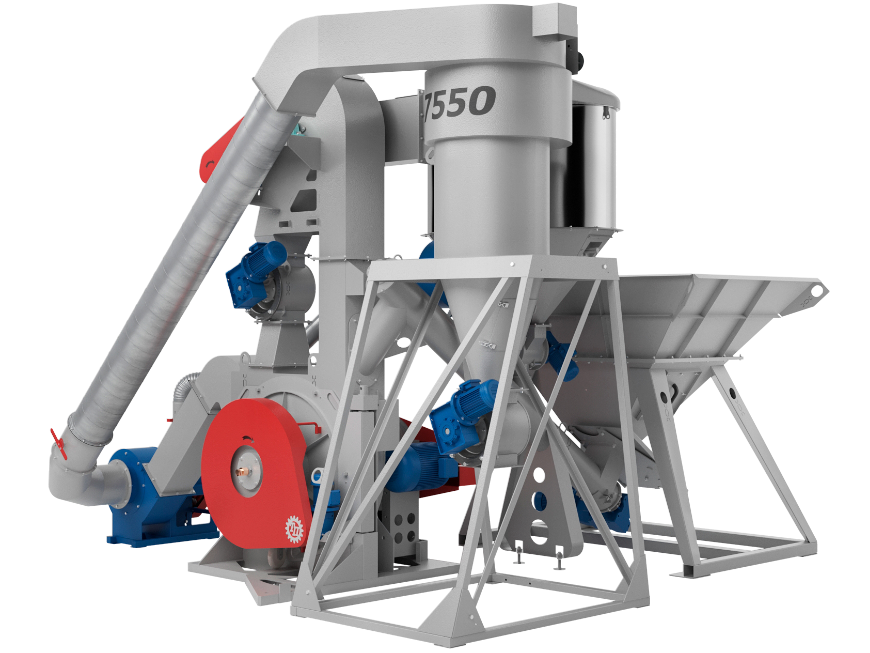

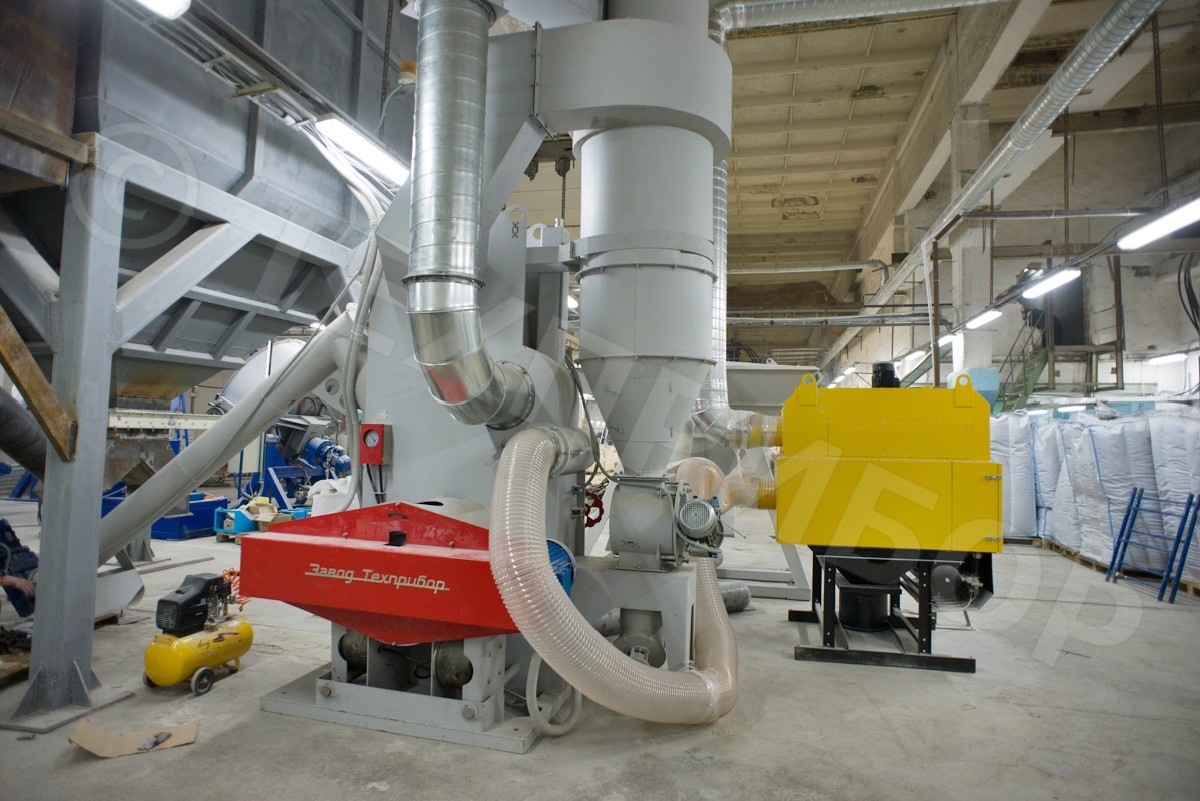

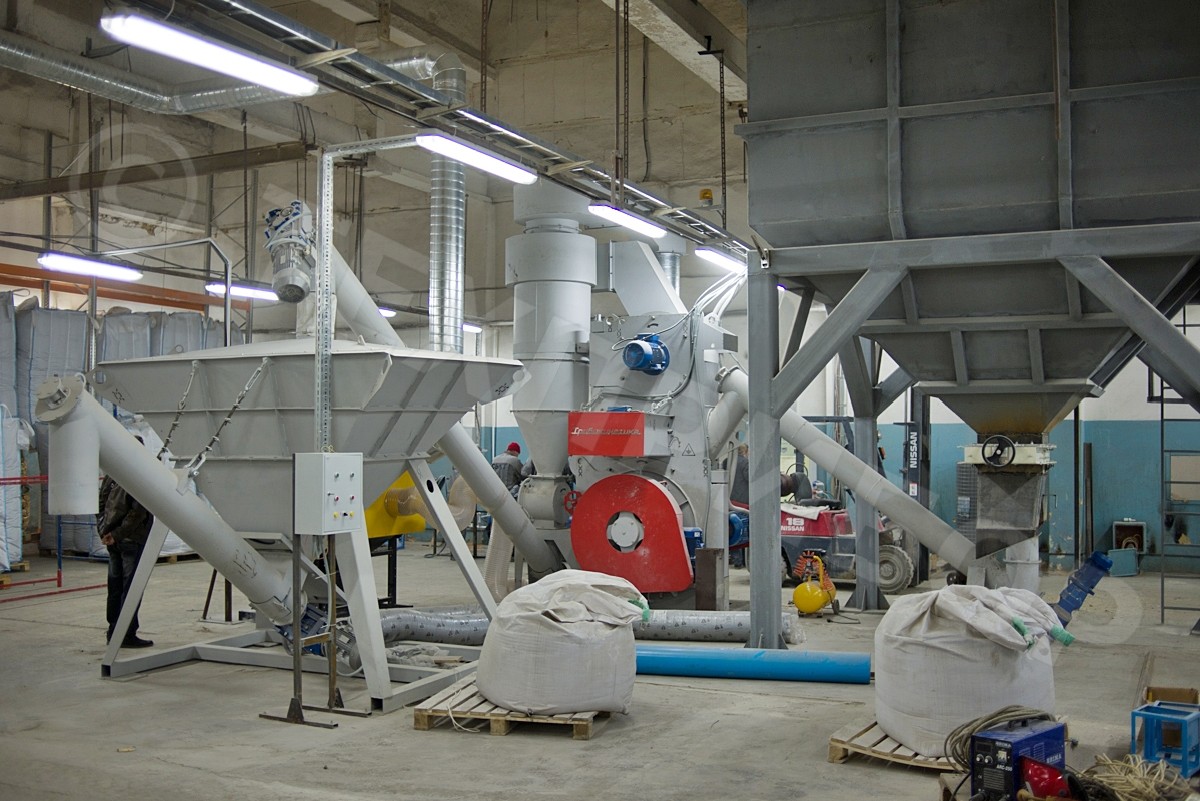

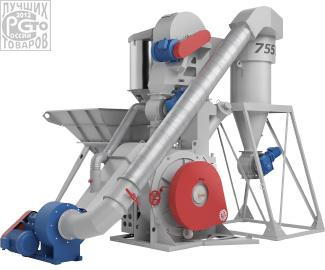

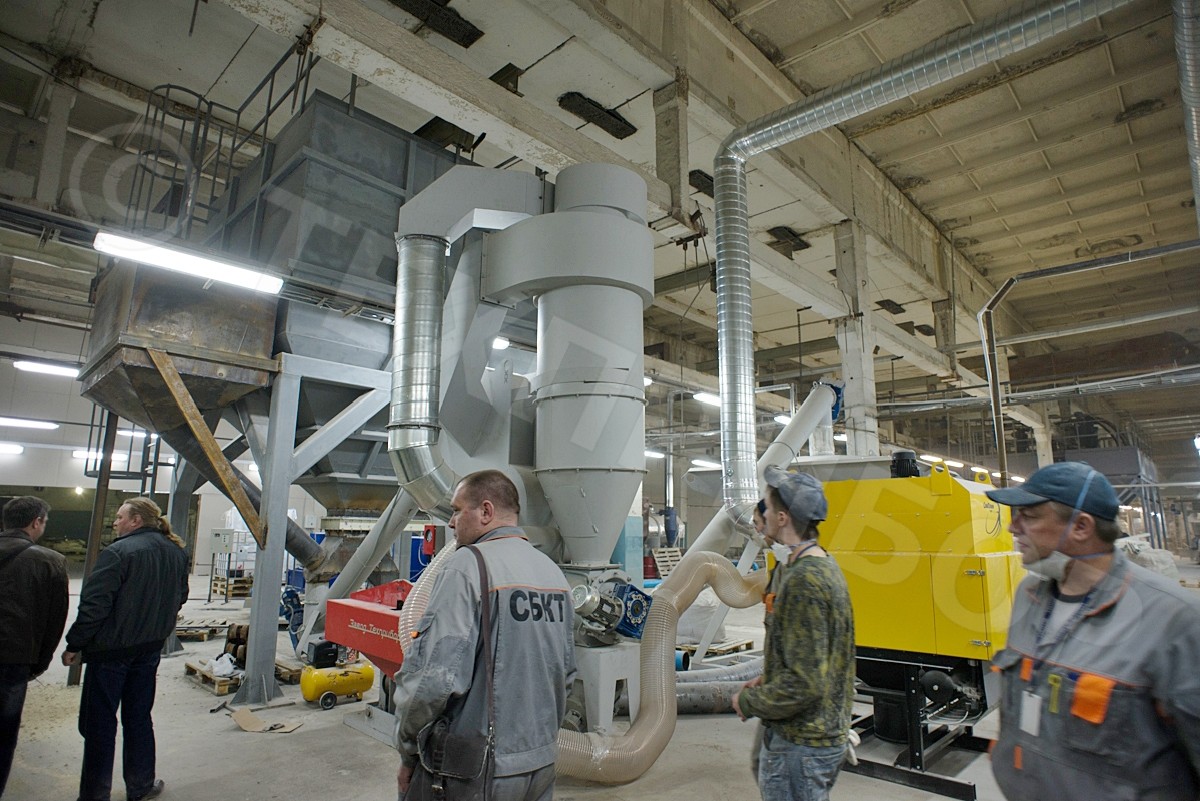

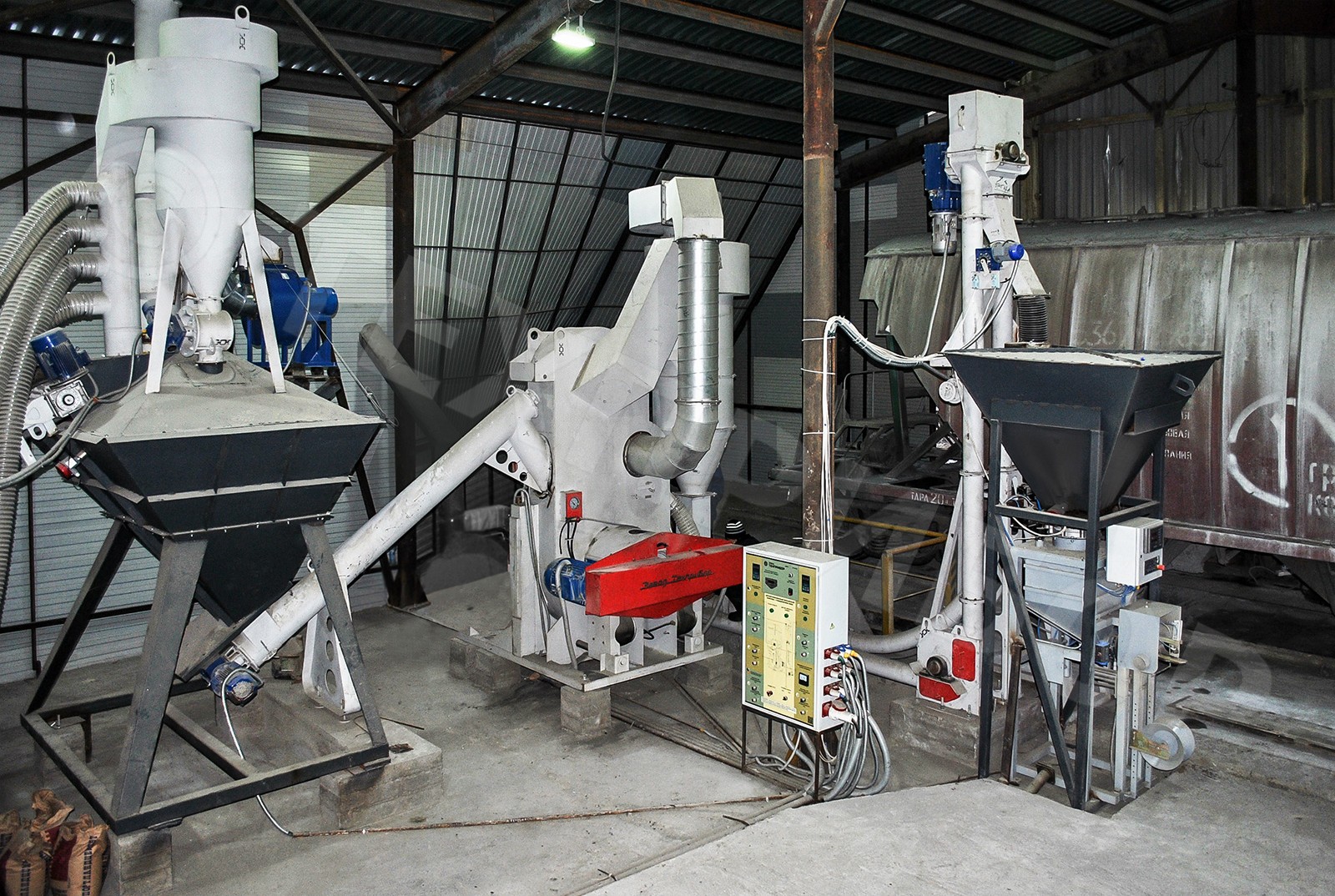

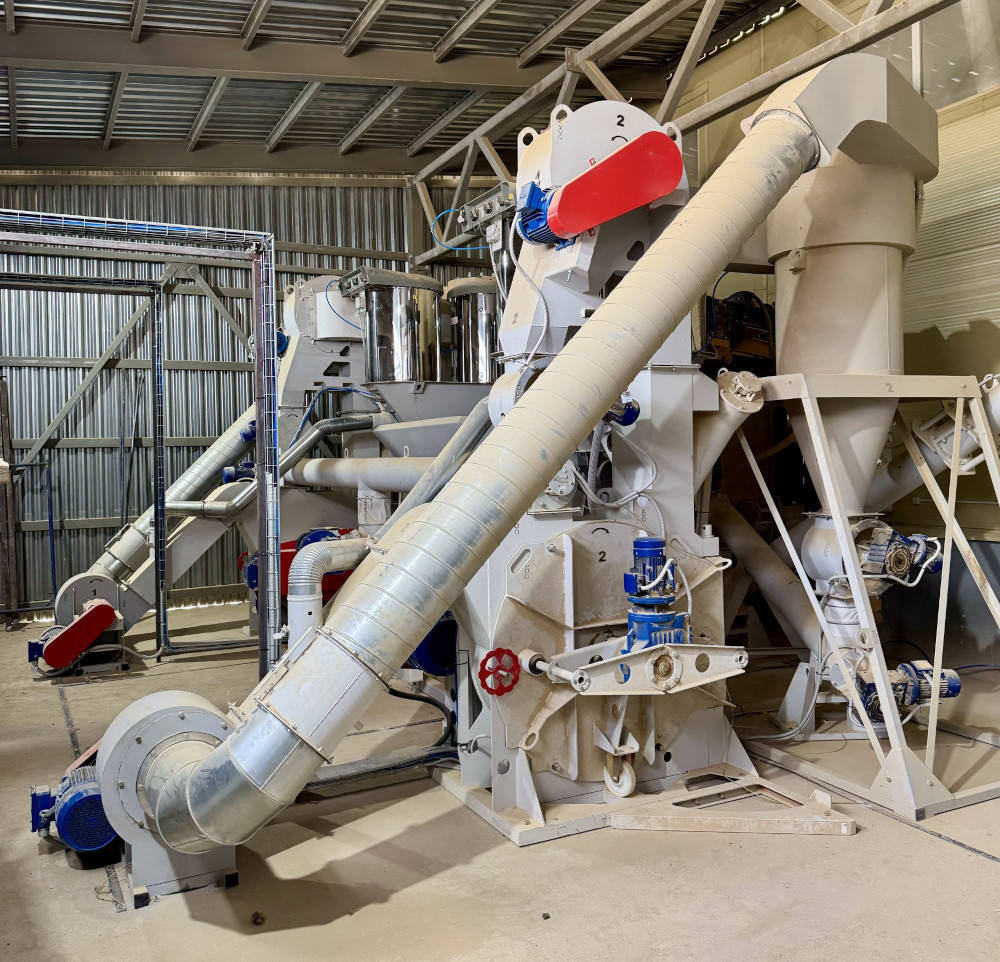

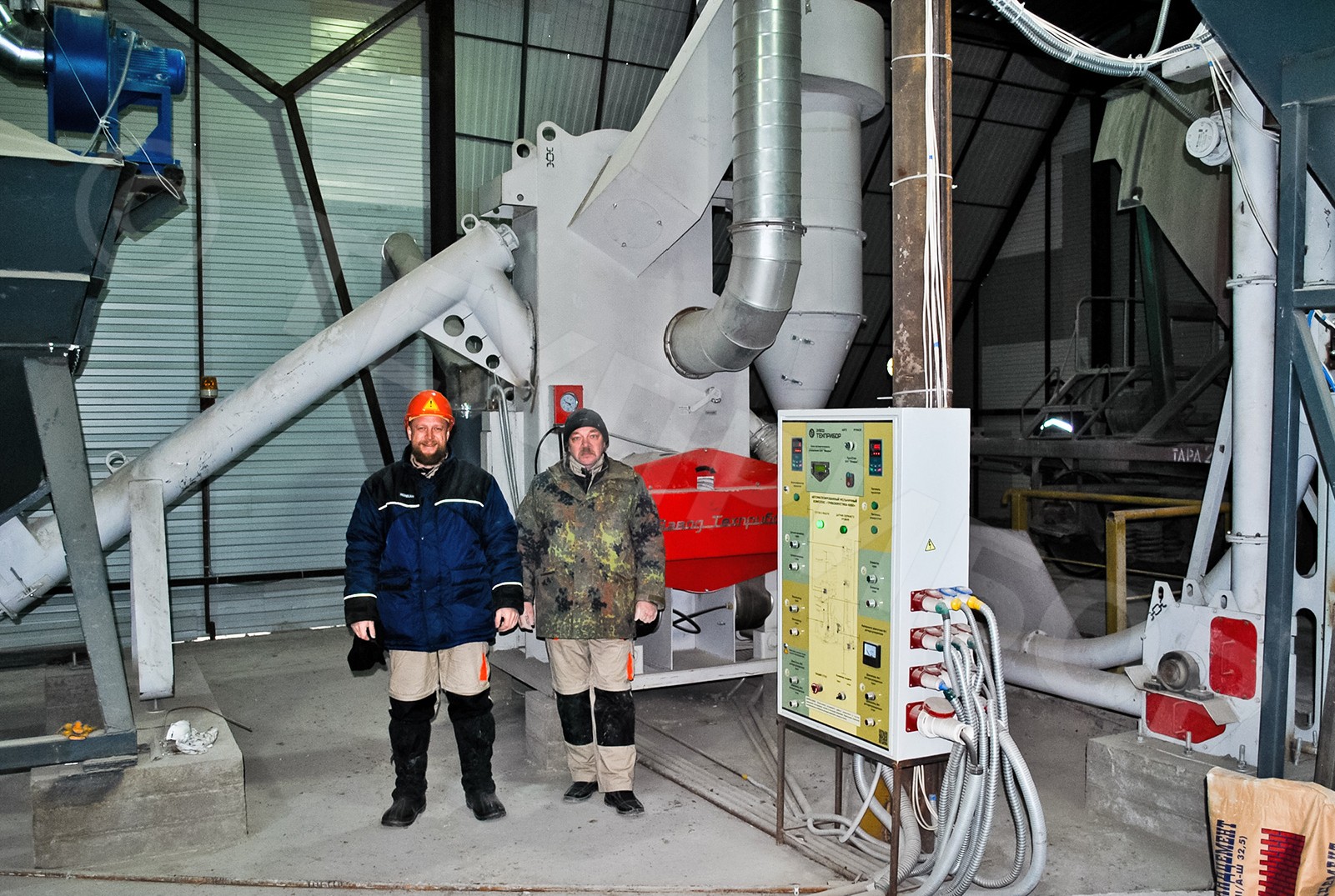

Мельница серии «ТРИБОКИНЕТИКА» ТУ 3618-001-92992044-2012 модели «7550» предназначена для измельчения предварительно высушенных горных пород, а также отходов промышленного производства, твердостью до 8 единиц по шкале Мооса с производительностью от 2 до 5 м3/ч (характеристики могут меняться в зависимости от физико-механических свойств сырья).
Мельница «ТРИБОКИНЕТИКА-7550» оснащена воздушно-центробежным классификатором, что позволяет использовать данное оборудование для получения тонкодисперсных порошков, в том числе D90 < 30 микрон.
Подробнее о правильном применении терминов, обозначающих гранулометрические характеристики измельчённых материалов можно ознакомиться в статье «Фракции и классы крупности порошков – понятия, которые часто путают даже специалисты».
Мельница «ТРИБОКИНЕТИКА-7550» рекомендована для производства минерального порошка МП-1 ГОСТ Р 52129-2003, МП-2 ГОСТ 32761-2014 из карбонатных горных пород в составе асфальтобетонных заводов.
Технические характеристики
|
|
| Параметры | Значения |
|---|---|
| Производительность, м3/ч | 2-5* |
| Установленная мощность, кВт | 99.2 |
| Объем оперативного бункера сырья, м3 | 2.5 |
| Крупность питания не более, мм | 20 |
| Влажность сырья, не более,% | 1 |

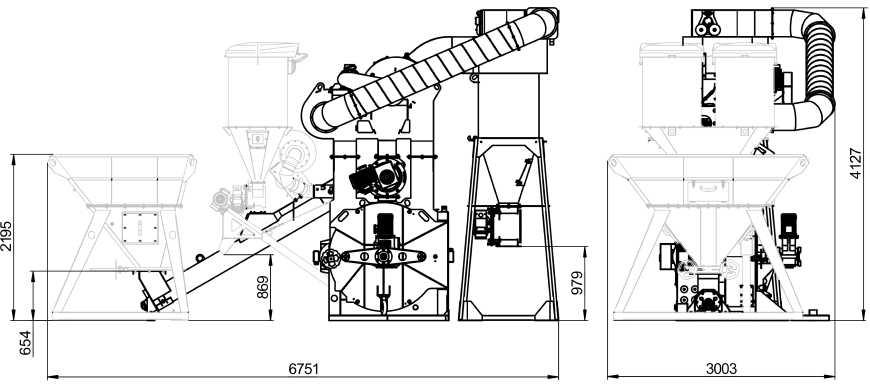

| Габаритные размеры, мм | 5635×5000×4190** |
| Масса, кг, не более | 7000 |
Варианты технологических линий

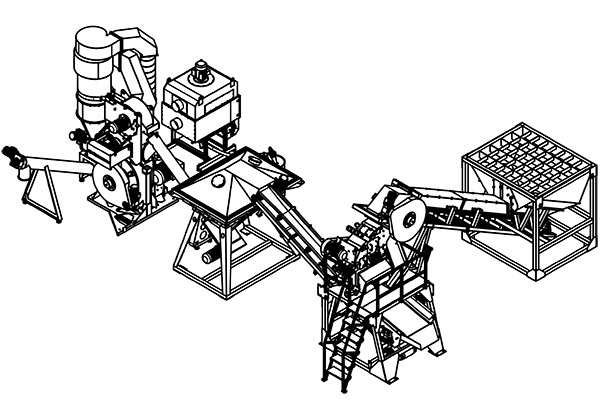

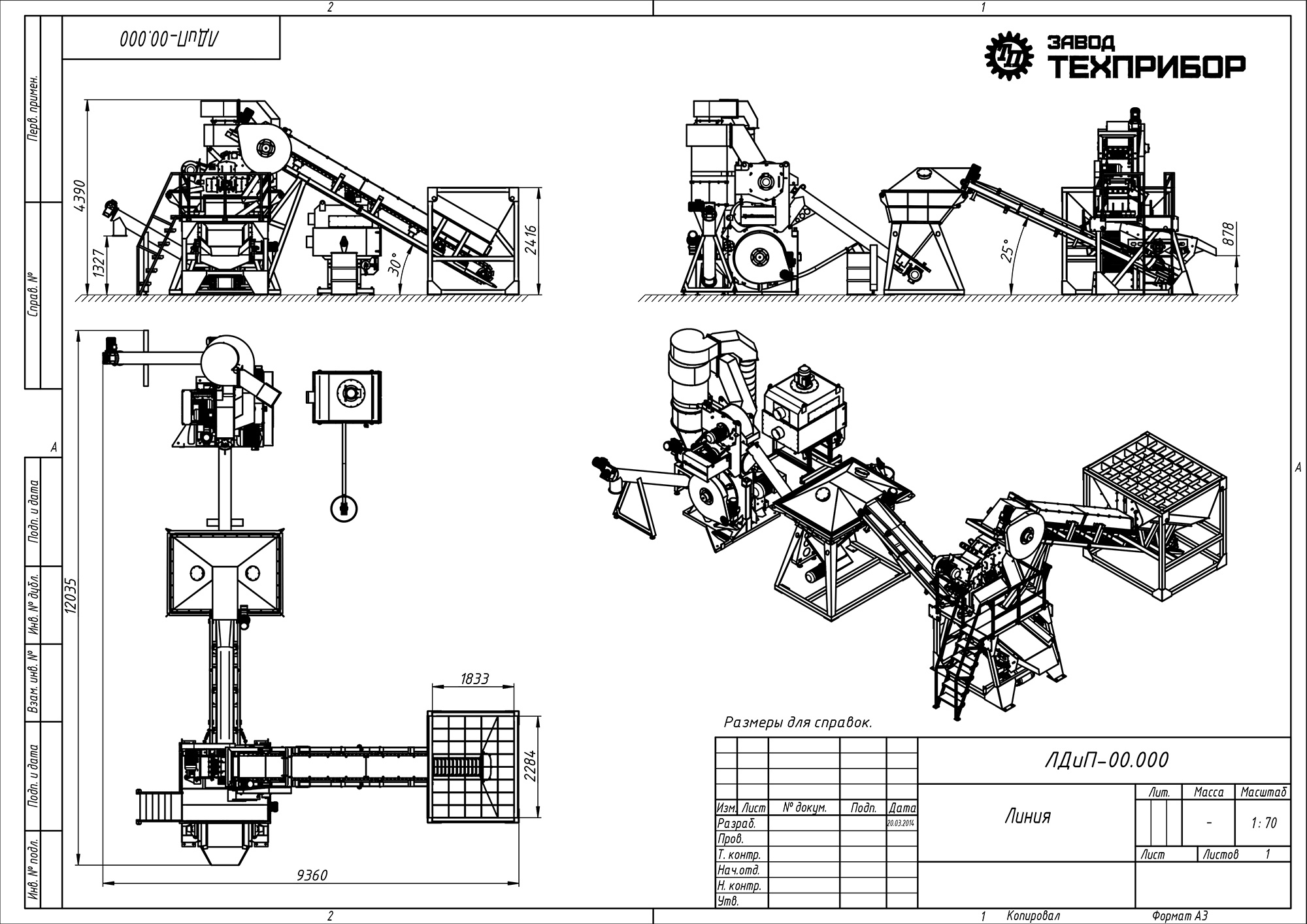

Линия дробления и тонкого помола диатомита
Состав линии:
1. Дробильно-сортировочный комплекс «ДРОБМАСТЕР 10/12»
2. Автоматизированный мельничный комплекс «ТРИБОКИНЕТИКА-7550»
3. Конвейер выдачи готового порошка в мягкий контейнер
4. Фильтр модульный
5. Конвейер отвода пыли в накопительную емкость
6. Накопительная емкость
Описание линии:
Представленная линия предназначена для получения тонкомолотого диатомита d95 = -100 мкм из материала размером кусков до 250 мм. Сырье фронтальным погрузчиком загружается в приемный бункер дробильно-сортировочного комплекса «ДРОБМАСТЕР 10/12», в котором происходит предварительное дробление на роторной дробилке и последующее грохочение. Крупный материал выводится из процесса (и может быть возвращен обратно в загрузочный бункер), подрешетный материал размером кусков менее 30 мм подается в расходный бункер автоматизированного измельчительного комплекса «ТРИБОКИНЕТИКА-7550». Измельчительный комплекс производит порошок, который при помощи винтового конвейера затаривается в мягкие контейнеры. В процессе помола образуется запыленный воздух, который подается в фильтрационную установку. Осажденная пыль при помощи гибкого конвейера загружается в накопительную емкость.

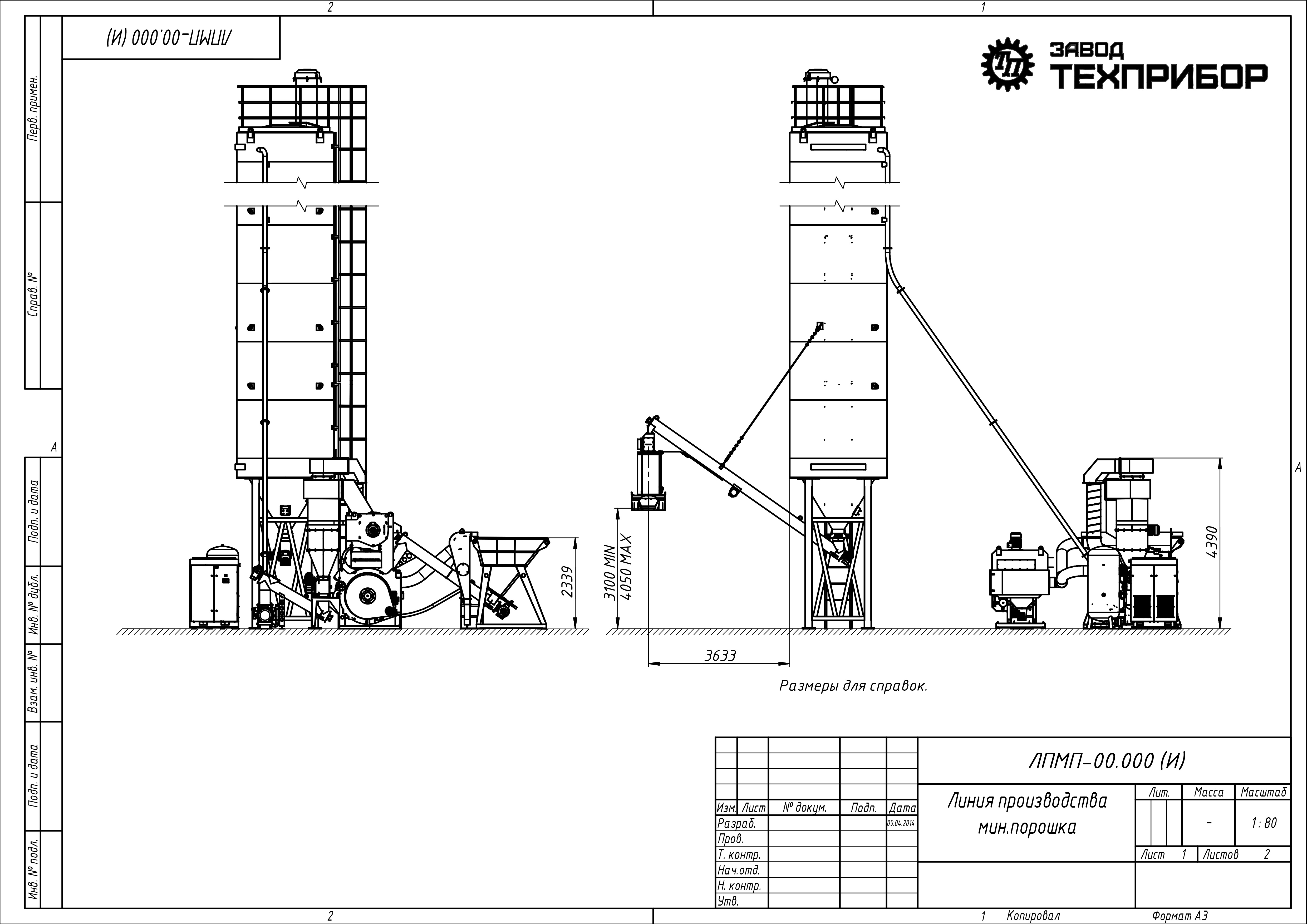

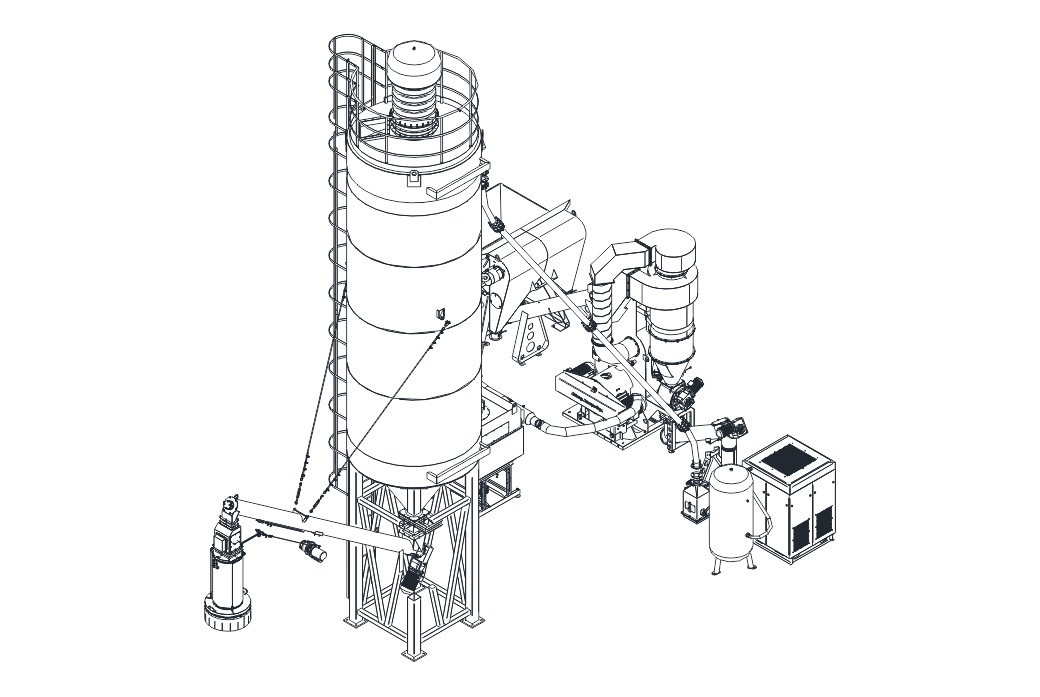

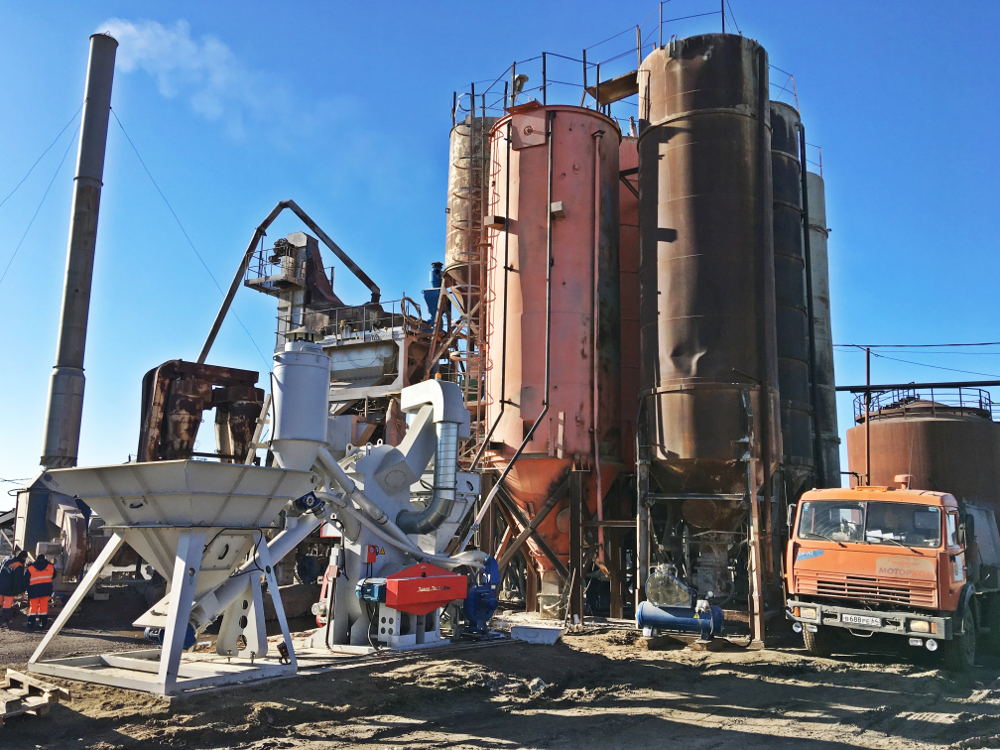

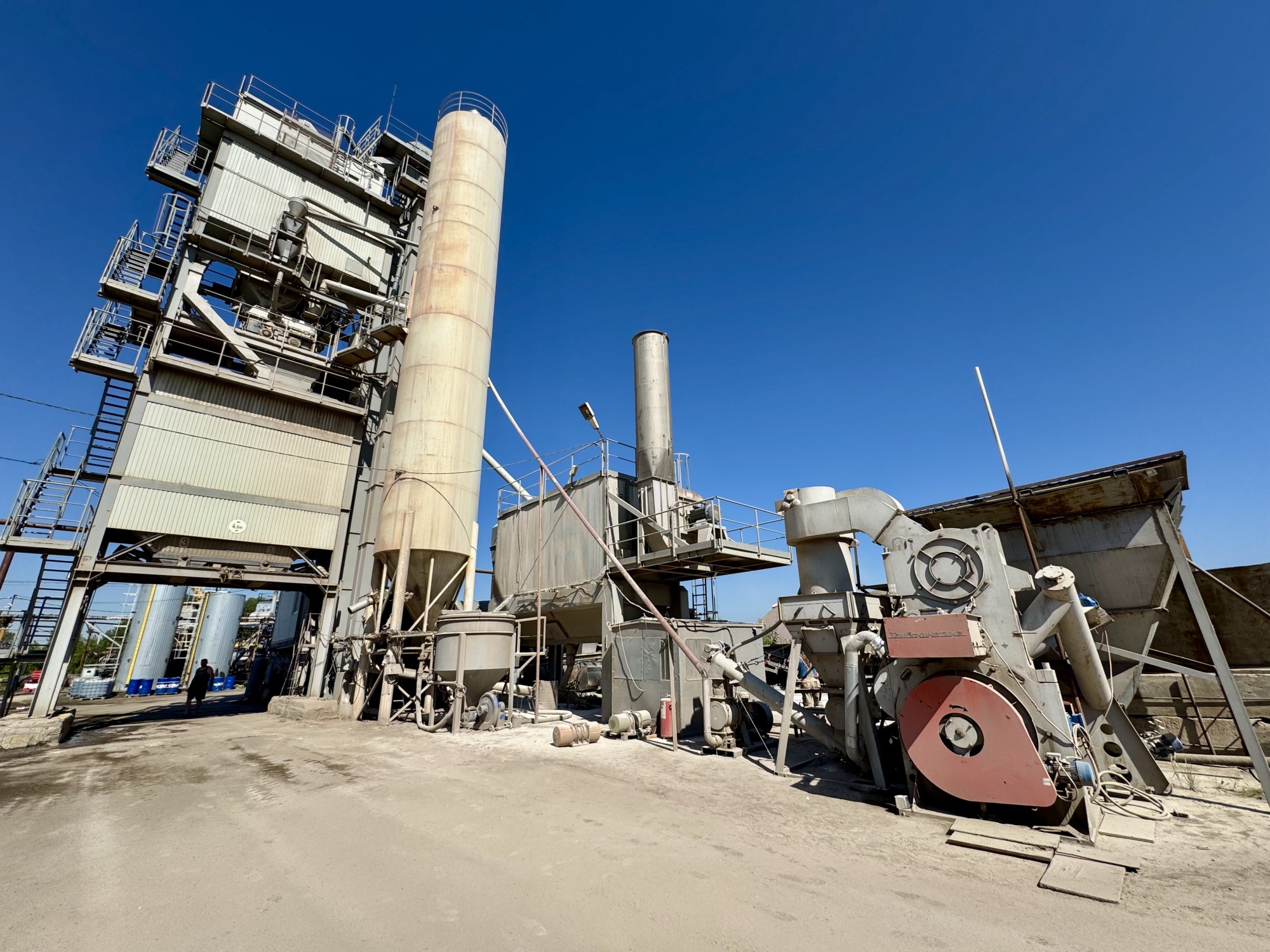

Линия для производства минерального порошка МП-1 ГОСТ Р 52129-2003
Состав линии:
1. Автоматизированный мельничный комплекс «ТРИБОКИНЕТИКА-7550»
2. Расходный бункер
3. Конвейер выдачи
4. Пневмотранспорт
5. Компрессор
6. Ресивер
7. Фильтр модульный
8. Конвейер отвода пыли в накопительную емкость
9. Накопительная емкость
10. Силос хранения минерального порошка
11. Конвейер загрузки материаловоза.
12. Поточный расходомер
13. Телескопический загрузчик
Описание линии:
Представленная линия предназначена для производства минерального порошка МП-1 ГОСТ Р 52129-2003 из осадочных (карбонатных) горных пород. Линия оснащена всем необходимым оборудованием для измельчения, транспортировки и хранения готового продукта. Входящее в состав линии аспирационное оборудование делает процесс производства безопасным и экологичным. Стандартное оснащение силоса хранения высокопроизводительным винтовым конвейером с телескопическим загрузчиком и поточным расходомером позволяет быстро и точно отгрузить готовую продукцию в материаловоз.

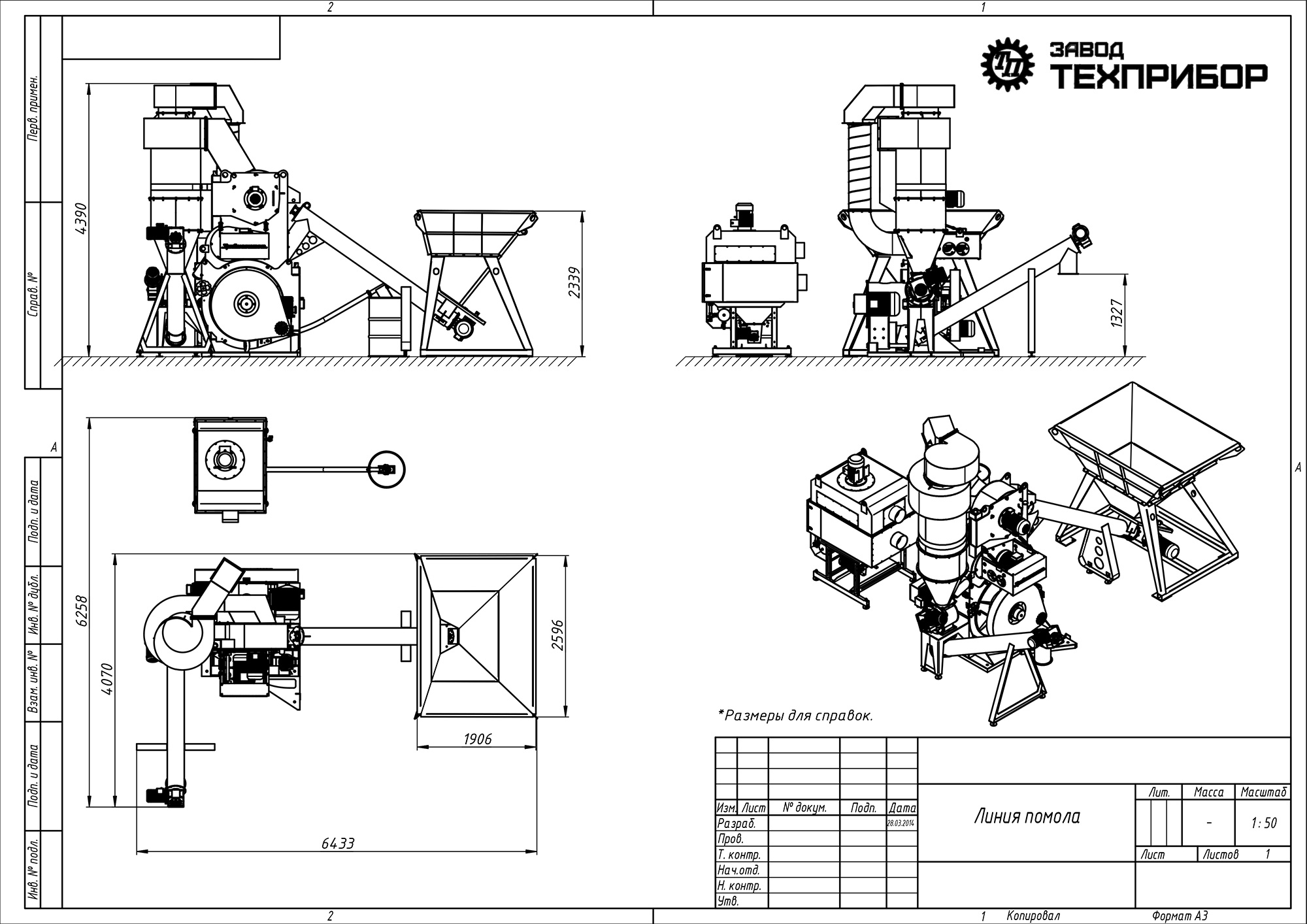

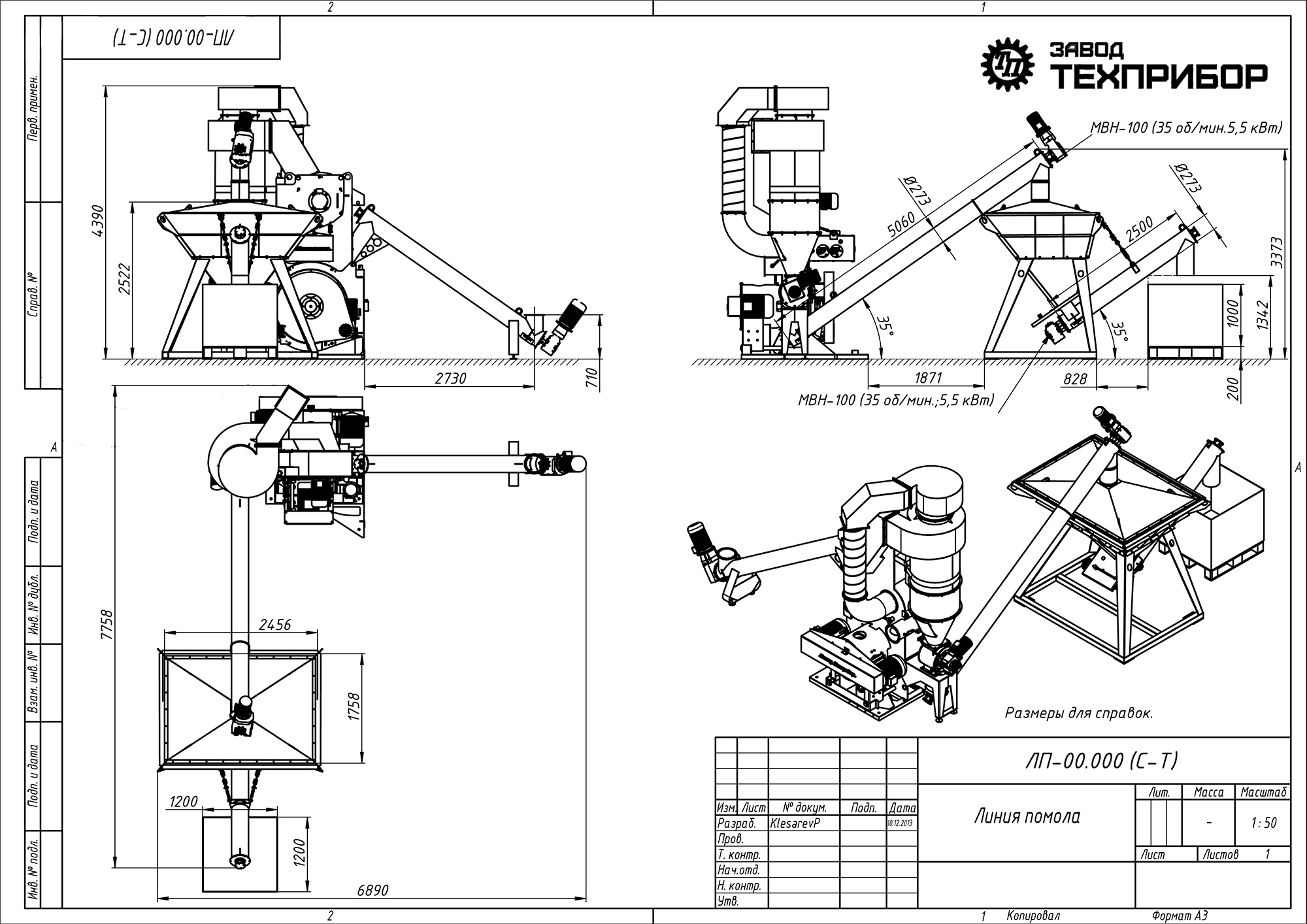

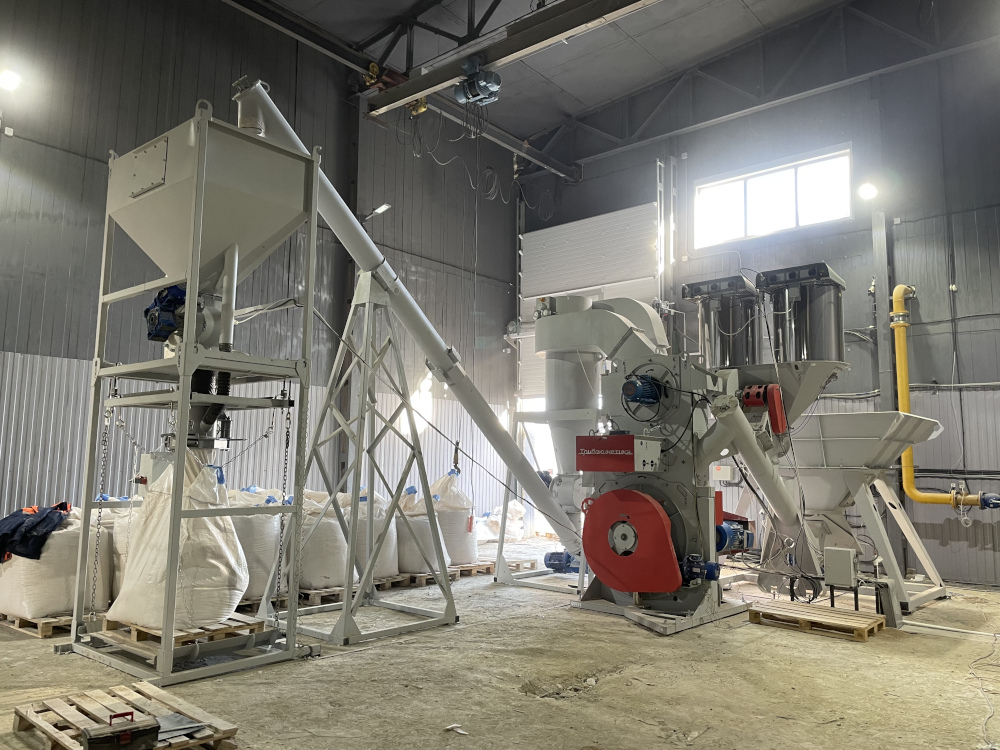

Линия помола магнезиального порошка
Состав линии:
1. Автоматизированный мельничный комплекс «ТРИБОКИНЕТИКА-7550»
2. Растариватель мягких контейнеров модели «ВИБРАСТАР - 2500»
3. Конвейер выдачи готового порошка в мягкий контейнер
4. Фильтр модульный
5. Конвейер отвода пыли в накопительную емкость
6. Накопительная емкость
Описание линии:
Представленная линия предназначена для получения магнезиального порошка крупностью 95% менее 45 мкм. Материал на помол поступает в мягких контейнерах, которые разгружаются при помощи виброрастаривателя «ВИБРАСТАР-2500». Куски материала подаются питателем в автоматизированный помольный комплекс «ТРИБОКИНЕТИКА-7550», после чего измельченный порошок, при помощи конвейера выдачи затаривается обратно в мягкие контейнеры. В процессе помола образуется запыленный воздух, который подается в фильтрационную установку. Осажденная пыль при помощи гибкого конвейера загружается в накопительную емкость.
Линия измельчения стеклобоя
Состав линии:
1. Автоматизированный мельничный комплекс «ТРИБОКИНЕТИКА-7550»
2. Винтовой конвейер выдачи порошка
3. Промежуточный бункер
4. Конвейер загрузки технологической емкости
5. Фильтр модульный
Описание линии:
Представленная линия входит в состав комплекса глубокой переработки стеклобоя. Из расходного бункера сырье подается в автоматизированный измельчительный комплекс «ТРИБОКИНЕТИКА-7550». Измельченный материал винтовым конвейером выдачи подается в промежуточный бункер. Из промежуточного бункера порошок периодически отгружается в технологические емкости, и отправляется на дальнейшую переработку.
Рекомендации по оценке готовности мельниц серии «ТРИБОКИНЕТИКА» к запуску
Мельница «ТРИБОКИНЕТИКА-7550». Эксплуатационная документация. Руководство по эксплуатации. Паспорт.
Уникальные решения
Мельница серии «ТРИБОКИНЕТИКА» - это новый взгляд на способ получения порошков из минерального сырья и техногенных отходов. В этой машине измельчения все необычно, но при этом каждая ее деталь логична и обоснована, а их совместная работа делает процесс помола рациональнее, дешевле и проще. Как мы этого добились? Благодаря запатентованным техническим решениям и внимательному отношению к мнению Потребителей.
Если большинство промышленных мельниц раздавливают куски измельчаемого материала между своими металлическими деталями, в мельнице «ТРИБОКИНЕТИКА» частицы сырья разрушают сами себя. Если обычно, для защиты от износа применяется массивная броня, в мельнице «ТРИБОКИНЕТИКА» используется принцип самофутерования - защитный слой формируется из самого измельчаемого материала. Если используемые сегодня технологические схемы в основном предусматривают сортировку полученного порошка в отдельных громоздких сепараторах, мельница «ТРИБОКИНЕТИКА» классифицирует частицы согласно их размерам одновременно с помолом. И наконец, если эксплуатация промышленных мельниц по силам только специалистам, в мельнице «ТРИБОКИНЕТИКА» - это простое нажатие кнопки «ПУСК» автоматического блока управления - всю ответственную работу выполнит автоматика!
Конструктивно мельница «ТРИБОКИНЕТИКА» представляет собой комбинацию быстроходной ударно-отражательной мельницы и воздушно-центробежного классификатора.
Сам по себе центробежно-ударный способ измельчения твердых материалов не является чем-то новым, достаточно вспомнить известную компанию «Metso Minerals» с их легендарными дробилками ударного действия «Barmac» или белорусский НПО «Центр» с комплексами измельчения «КИ». Однако в отличие от них в мельнице «ТРИБОКИНЕТИКА» использовано уникальное техническое решение - отражательные плиты статора вращаются навстречу ротору-ускорителю (Рис.2).
Рис.2
Что же дает такая конструкция? Во-первых, увеличение скорости удара, от которой напрямую зависит степень измельчения материала, а во-вторых повышенный срок службы ротора-ускорителя, так как высокие функциональные скорости складываются из меньших скоростей деталей, вращающихся навстречу друг другу.
В мельнице «ТРИБОКИНЕТИКА» не менее интересно решен вопрос и входной классификации сырья. Хорошо известно, что большинство видов минерального сырья содержат в своем составе некоторое количество тонких частиц, которые, попадая в камеру помола, затрудняют измельчение более крупных частиц.
По мнению специалистов именно тонкие частицы, своевременно не выведенные из процесса, являются причиной повышенного расхода энергии в производстве порошков.
В мельнице «ТРИБОКИНЕТИКА» сырье загружается во встречный воздушный поток, нагнетаемый пылевым вентилятором, мелкие частицы сразу выносятся в динамический классификатор, не попадая в зону измельчения (Рис.3).
Рис.3
Учитывая, что себестоимость воздушной классификации сыпучих материалов как правило на порядок ниже затрат на их тонкий помол и зная содержание частиц нужного размера в исходном сырье, нетрудно подсчитать экономическую выгоду входной классификации.
Устройство

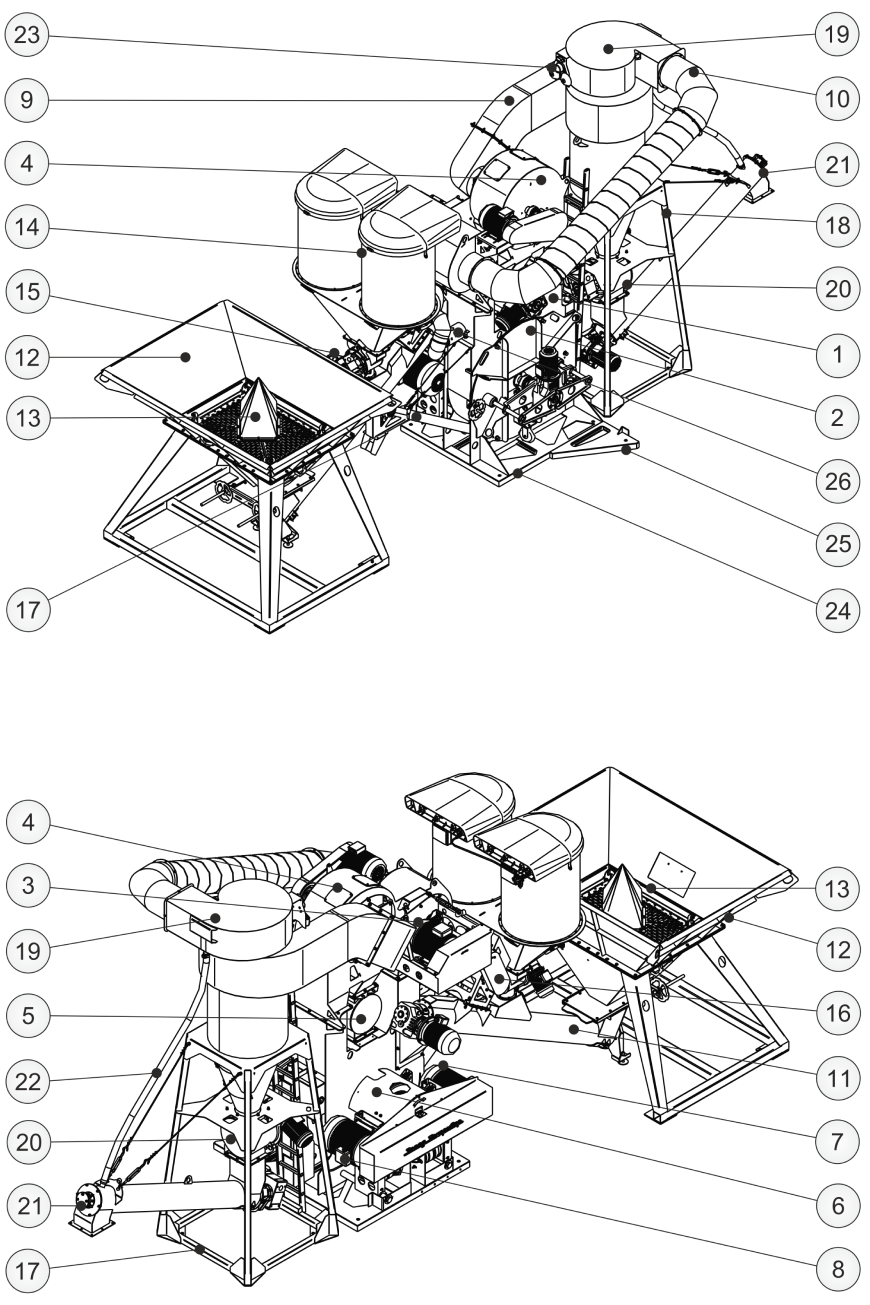

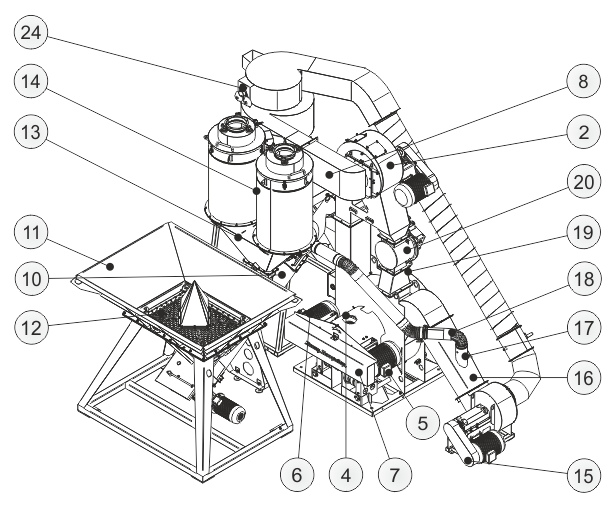

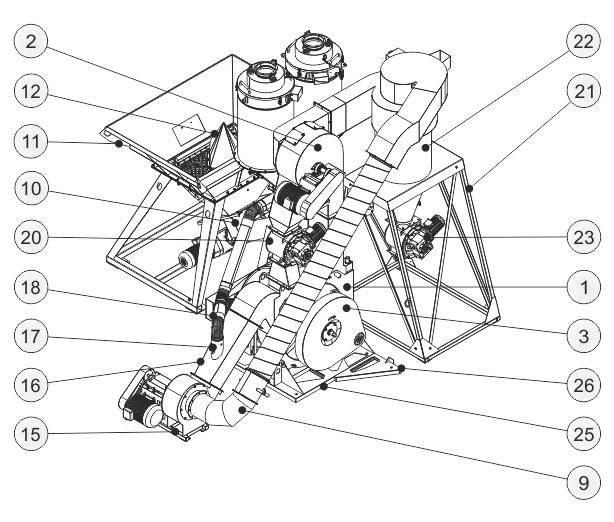

Мельница (Рис. 1) состоит из монокорпуса (1), в верхней части которого расположен воздушно-центробежный классификатор (3), а в нижней - блок элеватора (3). С противоположной стороны монокорпуса (1) установлены: обечайка амортизационного блока (4), электродвигатели (5, 6) привода ротора-ускорителя, кожух клиноременной передачи (7), механизм адаптивной системы натяжения ремней главного привода (АСНР), транспортный (8) и возвратный (9) воздуховоды.
Слева от монокорпуса (1), если смотреть со стороны обечайки амортизационного блока (4), находятся: винтовой конвейер-питатель (10), бункер сырья (11), оборудованный предохранительной виброрешеткой (12). На корпусе винтового конвейера-питателя (10) смонтирован фильтровальный агрегат, включающий в себя пирамиду-основание (13), два кассетных фильтра (14), шлюзовой затвор пыли, пылевой вентилятор.
Справа от монокорпуса (1) расположен вентилятор (15), напорный патрубок которого соединен с изогнутым патрубком трубой наддува (16). В верхней части трубы наддува (16) имеется патрубок (17) сброса воздуха, соединенный воздуховодом (18) с всасывающим патрубком корпуса пылевого вентилятора фильтровального агрегата.
Сверху монокорпуса (1), над правым электродвигателем (5) установлены съёмный короб (19) «закрытой» схемы помола и шлюзовой затвор «БАРЬЕР - ГЕРМЕТИК 20» (20) перегрузки крупных частиц (далее по тексту, «крупки»), не прошедших делительный ротор воздушно-центробежного классификатора (3).
Слева от монокорпуса (1) установлена рама (21) циклона (22), в нижней части которого имеется шлюзовой затвор «БАРЬЕР-ГЕРМЕТИК 20» (23) выдачи порошка.
В верхней части циклона (22) расположен звонок громкого боя с проблесковым маячком (24), предназначенные для оповещения персонала о дистанционном запуске мельницы.
Рис.1.
Монокорпус (1) установлен на площадке-основании (25) со съемной направляющей дорожкой (26). В углах площадки-основания (25) имеются отверстия для установки анкерных болтов.
В углах площадок, рам и агрегатов мельницы имеются заземляющие зажимы типа ЗШ - зажим со шпилькой, ЗБ - зажим с болтом, предназначенные для подсоединения проводника заземляющего устройства (шины заземления).
При комплектовании мельницы установкой дозирования активирующей смеси «ПАВ-300-12-92» (на Рис. 1 не показана), она может быть расположена со стороны блока элеватора (3), при этом ввод добавки в монокорпус (1) осуществляется через полый вал элеватора. Установка дозирования активирующей смеси «ПАВ-300-12-92» не входит в стандартный комплект поставки мельницы и может быть приобретена отдельно.
Конкурентные преимущества
Низкий расход энергии на получение порошков, интеллектуальная автоматизированная система управления работой, долгий срок службы сменных частей, отсутствие пыления и низкий уровень шума – все это далеко не полный перечень преимуществ мельницы «ТРИБОКИНЕТИКА-7550». Хотите узнать о них больше?
- Большая размольная мощность. В мельнице «ТРИБОКИНЕТИКА-7550» движение частиц организовано таким образом, что они разрушают сами себя! Более крупные частицы играют роль мелющих тел: выброшенные ротором-ускорителем, они разрушают собой мелкие частицы, при этом сами распадаются на осколки.
- Расход энергии ниже. В мельнице «ТРИБОКИНЕТИКА-7550» использована энергосберегающая технология вывода из процесса помола мелких частиц нужных размеров. Загружаемое сырье уже на входе в корпус мельницы подвергается воздушной классификации (т.н. разделение первой ступени). Точный и своевременный отбор мелких частиц позволяет избежать образования переизмельченных классов, уменьшая паразитную циркуляцию «мелочи» внутри мельницы, что снижает расход энергии на помол;
- Адаптивная система натяжения ремней главного привода (АСНР). Для передачи крутящего момента от электродвигателей на вал ротора-ускорителя в мельнице «ТРИБОКИНЕТИКА-7550» используется клиноременная передача с адаптивной системой натяжения. Что она дает? Увеличенный срок службы ремней в самых сложных режимах работы мельницы.

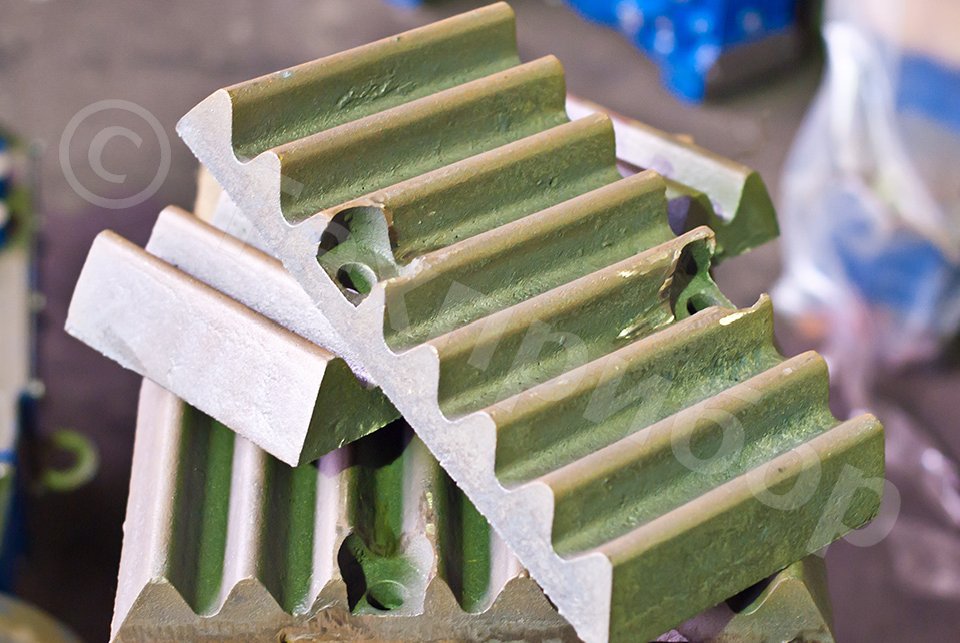

- Срок службы сменных частей выше. Одной из особенностей центробежного способа разрушения горных пород является эффект автогенной футеровки ротора-ускорителя мельницы слоем самого измельчаемого материала. Естественно, самофутерование - это самая экономичная защита от износа, ведь материал, который создает защитный слой не нужно покупать, в мельнице его всегда достаточно!
- Работа без пыли. Воздушная система мельницы «ТРИБОКИНЕТИКА-7550» работает в частично замкнутом цикле с повторным использованием основного воздушного потока, поэтому сброс воздуха в аспирацию обычно не превышает 25% от общего оборота. Во время работы все агрегаты мельницы находятся под разряжением и поэтому не пылят.
- Самую ответственную работу выполняет автоматика. Все мельницы «ТРИБОКИНЕТИКА-7550» оснащены системой управления БАУ «МИКРОН». БАУ «МИКРОН» запускает и останавливает оборудование мельницы в заданной последовательности, контролирует ее работу, регулирует производительность питателя в зависимости от нагрузки ротора-ускорителя. Работу мельницы «ТРИБОКИНЕТИКА-7550» под управления БАУ «МИКРОН» можно характеризовать как высокопроизводительную, но без перегрузки.
Заводская программа помощи клиенту: «попробуйте, прежде чем покупать»
Наши мельницы «ТРИБОКИНЕТИКА-7550» способны эффективно перерабатывать самые разные материалы. На предприятиях по всей России с их помощью размалывают: известь, цемент, кварцевый песок, известняк, доломит, гипс, керамику, технический углерод, скрап слюды и даже хромовую руду. Однако, перечень сырья огромен, впрочем, как и наш профессиональный интерес к его измельчению. Для того чтобы наши потенциальные Заказчики смогли испытать ударное измельчение своих материалов мы создали цех-полигон, где оборудование, выпускаемое заводом «ТЕХПРИБОР», работает по программе бесплатных пробных помолов.
Заполните простую анкету, присылайте в наш адрес образцы своего сырья, а лучше приезжайте сами, вместе мы наверняка найдем лучший способ переработки именно Ваших материалов.
Попробуйте удивить нас сырьем, которое мы еще не мололи!
Патенты и сертификаты
Ударно-центробежные мельницы серии «ТРИБОКИНЕТИКА» отмечены дипломом программы "100 лучших товаров России" 2012 г.
На 17-й Международной выставки-конференции «MINING WORLD Russia 2013» АМ комплексы «ТРИБОКИНЕТИКА» признаны лучшими мельницами тонкого помола Российского производства.
АМ комплексы «ТРИБОКИНЕТИКА» награждены дипломом 15-й Специализированной выставки строительных материалов «ОСМ-2014», как лучший мельничный комплекс Российского производства в показателях: энергоэффективности – тонкости помола.
На 21-й Международной выставки-конференции «MINING WORLD Russia 2021» АМ комплексы «ТРИБОКИНЕТИКА» признаны лучшими мельницами тонкого помола Российского производства.
Завод «ТЕХПРИБОР» награжден отдельным дипломом 18-ой Международной выставки и конференции «Горное оборудование, добыча и обогащение руд и минералов – Mining World Russia» за лучший мельничный комплекс Российского производства, предназначенный для выпуска минерального порошка в составе асфальтосмесительных установок и асфальтных заводов.
В ударно-центробежных мельницах-классификаторах серии «ТРИБОКИНЕТИКА» используется оригинальная износостойкая сталь твердостью 500 HB.
Мельница серии «ТРИБОКИНЕТИКА-7550» соответствует требованиям Технического регламента Таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования». (Декларация о соответствии: ЕАЭС № RU Д-RU.МО10.В.04608 от 15.01.2018 г.)
Конструкция АМ комплекса «ТРИБОКИНЕТИКА-7550» защищена патентами РФ №2411082, №80127.
