Отчет об исследованиях изменения гранулометрического состава природного песка и гранулированного шлака до и после обработки на ударно-центробежной мельнице «ТРИБОКИНЕТИКА-540»

УЦШ мельница «ТРИБОКИНЕТИКА» является высокоинтенсивным измельчительным агрегатом ударного действия. Как в барабанных или вибрационных мельницах, в УЦШ действующими мелющими телами являются шары, однако для их побуждения используются не колебания или вращение корпуса, а оригинальная схема разгона в ускорителе с последующим выбросом и созданием мощной ударной «циркуляции». Разрушение кусков, зерен, частиц материала происходит как в результате их ударов об отражательные плиты статора мельницы, так и ударов мелющих тел (шаров, цильпебса и т.д.). Кинетической энергии шаров, «выброшенных» ротором-ускорителем, с избытком хватает для разрушения самых прочных материалов на всех стадиях дробления-помола.

Характеристика природного песка и гранулированного шлака, до обработки на УЦШМК

Исходный зерновой состав песка определен путем его рассева на стандартном наборе сит по методике ГОСТ 8735-88 «Песок для строительных работ. Методы испытаний» и приведен в таблице 1.

Таблица 1.
Наименование остаткаОстатки, % по массе, на ситахПроход через сито с сеткой № 014, % по массе
2,51,250,630,3150,14
Частный - - 11,2 26,0 38,8 34,0
Полный - - 11,2 37,2 76,0
Модуль крупности песка — 1,24

Согласно ГОСТ 8736-93 «Песок для строительных работ. Технические условия» природный песок по модулю крупности относиться к группе «очень мелких песков». Основной процент зерен песка преобладает на ситах с размером отверстий 0.315 и 0.14 мм. Процент зерен размером менее 0,14 мм (140 мкм) составил 34 %.

Исходный зерновой состав гранулированного шлака определен путем его рассева на стандартном наборе сит по методике ГОСТ 8735-88 «Песок для строительных работ. Методы испытаний» и приведен в таблице 2.

Таблица 2.
Наименование остаткаОстатки, % по массе, на ситахПроход через сито с сеткой № 014, % по массе
2,51,250,630,3150,14
Частный 15,94 34,16 31,26 11,8 3,52 3,32
Полный 15,94 50,1 81,36 93,16 96,68
Модуль крупности шлака — 3,37

Согласно ГОСТ 3344-83 шлаковый песок по модулю крупности и полному остатку на сите с сеткой № 063 относиться к группе «крупных песков». Фракционный состав в основном представлен фракциями 2,5-1,25 мм — 34 % и 1,25-0,63 мм — 31 %. Содержание частиц размером менее 0,14 мм — 3,32 %.

Оборудование для анализа полученного порошка:

Лазерный дифракционный микроанализатор для автоматического гранулометрического экспресс-анализа материала в сухом состоянии или в суспензии на основе дифракции сходящегося лазерного луча.

Результаты испытаний полученных тонкомолотых порошков:

Таблица 3. Гранулометрический состав : %- ное содержание частиц определенного размера природного песка

  2.3 % <=   1.000 мкм
  6.6 % <=   2.000 мкм
  9.8 % <=   3.000 мкм
12.3 % <=   4.000 мкм
14.3 % <=   5.000 мкм
23.1 % <= 10.000 мкм
50.8 % <= 20.000 мкм

Фиксирован размер частиц: Значения в таблице 3 читаются так: 50,8 % порошка меньше или равно 20мкм.

Таблица 4. Гранулометрический состав : размер частиц в %- ном содержании

    0.1 % <=   0.381 мкм
    1.0 % <=   0.713 мкм
  30.0 % <= 13.191 мкм
  40.0 % <= 16.767 мкм
  50.0 % <= 19.776 мкм
  65.0 % <= 23.884 мкм
  70.0 % <= 25.734 мкм
  80.0 % <= 30.401 мкм
  90.0 % <= 36.909 мкм
100.0 % <= 44.847 мкм

В таблице 4, в отличие от таблицы 3, фиксирован процент содержания частиц. Значения читаются так: 44,847 мкм - 100 %, то есть частиц, размером меньше или равно 44,847 мкм в порошке содержится 100 %.

Графически данные таблиц представлены на рис. 1

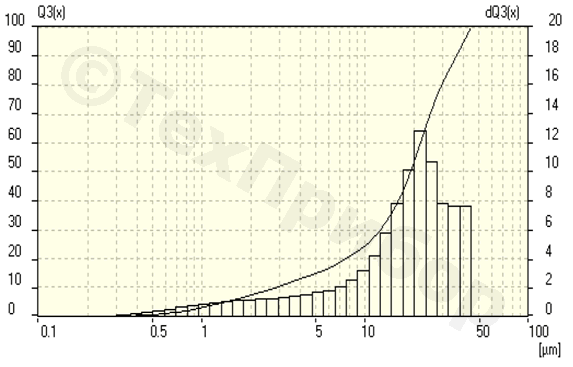

Рис. 1. Интегральная кривая и гистограмма : Интегральная кривая в координатах Q3(x)=f(?m) (левая шкала). Каждая точка на кривой показывает, сколько % образца имеет размер частиц меньше либо равно данного. Гистограмма в координатах dQ3(x)=f(?m) (правая шкала). Показывает количество образца с данным размером частиц.

Согласно полученным результатам, переработанный природный песок представляет собой тонкодисперсный порошок, с преобладающим размером частиц в диапазоне от 5 до 45 мкм. Причем, 90 % частиц порошка имеют размер частиц менее 37 мкм.

Таблица 5. Гранулометрический состав : %- ное содержание частиц определенного размера гранулированного шлака

  2.9 % <=   1.000 мкм
  7.3 % <=   2.000 мкм
10.4 % <=   3.000 мкм
12.8 % <=   4.000 мкм
14.9 % <=   5.000 мкм
24.4 % <= 10.000 мкм
53.0 % <= 20.000 мкм

Фиксирован размер частиц: Значения в таблице 5 читаются так: 53,0 % порошка меньше или равно 20 мкм.

Таблица 6. Гранулометрический состав : размер частиц в %- ном содержании

    1.0 % <=   0.623 мкм
  30.0 % <= 12.530 мкм
  40.0 % <= 16.060 мкм
  50.0 % <= 19.109 мкм
  65.0 % <= 23.284 мкм
  70.0 % <= 25.075 мкм
  80.0 % <= 29.643 мкм
  90.0 % <= 36.450 мкм
100.0 % <= 44.847 мкм

В таблице 6, в отличие от таблицы 5, фиксирован процент содержания частиц. Значения читаются так: 44,847 мкм - 100 %, то есть частиц, размером меньше или равно 44,847 мкм в порошке содержится 100 %.

Графически данные таблиц представлены на рис. 2


Рис. 2. Интегральная кривая и гистограмма : Интегральная кривая в координатах Q3(x)=f(?m) (левая шкала). Каждая точка на кривой показывает, сколько % образца имеет размер частиц меньше либо равно данного. Гистограмма в координатах dQ3(x)=f(?m) (правая шкала). Показывает количество образца с данным размером частиц.

Согласно полученным результатам, переработанный гранулированный доменный шлак представляет собой тонкодисперсный порошок с преобладающим размером частиц в диапазоне от 5 до 45 мкм. Причем, 90 % частиц порошка имеют размер частиц менее 36,5 мкм.

Вывод:

Полученные тонкомолотые порошки могут быть использованы для получения различных вяжущих материалов. С целью повышения прочности бетона могут быть введены в состав бетонной смеси в качестве наполнителя. В бетонах введение наполнителя не только улучшает микроструктуру цементного камня за счет раздвижки зерен цемента, но повышает сцепление новообразований с заполнителем.
