Отчет об исследованиях изменения гранулометрического состава природного песка до и после помола в открытом и замкнутом цикле на ударно-центробежной шаровой мельнице-классификаторе (УЦШМК) «ТРИБОКИНЕТИКА-540»

В зависимости от производственных задач и характеристик самого измельчаемого материала работать по тонкому измельчению можно по следующим режимам: в открытом цикле и по замкнутому циклу с системой сепарации. Там, где необходимо переработка большого объема сырьевого материала и получение более грубой тонины, наиболее целесообразна открытая схема помола.

Для получения тонкодисперстного материала с размером частиц 50 мкм и менее целесообразно применять замкнутый цикл сухого помола с воздушной сепарацией. Измельченный в мельнице материал поступает в сепаратор, где из него выделяется необходимая фракция готового продукта, а более крупные частицы направляются обратно на дополнительное измельчение. Таким образом, из материала непрерывно извлекаются наиболее дисперсные частицы целевого продукта, причем граница разделения может изменяться соответствующим регулированием воздушных потоков сепаратора, что невозможно при помоле по открытому циклу.

Изменяя режим работы ударно-центробежной шаровой мельницы, был произведен помол природного песка с возвратом крупки на домол (замкнутая схема) и выдачей продукта помола на проход (открытая схема). Результаты исследований гранулометрии, произведенные на лазерном дифракционном микроанализаторе, представлены ниже.

Исходный зерновой состав песка определен путем просева через сито 0,25 мм и исследования прошедшего материла на лазерном микроанализаторе.

Таблица 1. Гранулометрический состав : %- ное содержание частиц определенного размера природного песка

0.7 %
 1.9 %
3.1 %
4.0 %
4.9 %
8.0 %
 12.0 %
17.1 %
 24.1 %
80.5 %
<=
<=
<=
<=
<=
<=
<=
<=
<=
<=
1.000 мкм
2.000 мкм
3.000 мкм
4.000 мкм
5.000 мкм
10.000 мкм
20.000 мкм
50.000 мкм
100.000 мкм
200.000 мкм

Фиксирован размер частиц: Значения в таблице 1 читаются так: 80,5 % порошка меньше или равно 200 мкм.

Таблица 2. Гранулометрический состав : размер частиц в %- ном содержании

0.1 %
 1.0 %
30.0 %
40.0 %
50.0 %
65.0 %
 70.0 %
80.0 %
 90.0 %
100.0 %
<=
<=
<=
<=
<=
<=
<=
<=
<=
<=
0.448 мкм
1.233 мкм
116.006 мкм
134.245 мкм
149.477 мкм
171.922 мкм
179.804 мкм
199.018 мкм
225.858 мкм
284.959 мкм

В таблице 2, в отличие от таблицы 1, фиксирован процент содержания частиц. Значения читаются так: 284,959 мкм - 100 %, то есть частиц, размером меньше или равно 284,959 мкм в порошке содержится 100 %.

Графически данные таблиц 1 и 2 представлены на рис. 1.

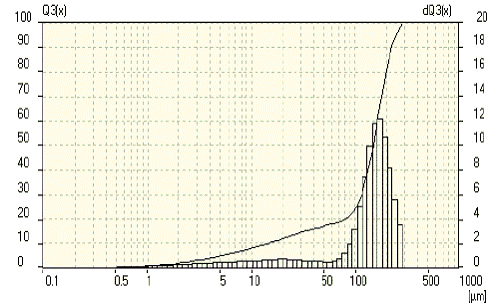

Рис. 1. Интегральная кривая и гистограмма : Интегральная кривая в координатах Q3(x)=f(мкм) (левая шкала).
Каждая точка на кривой показывает, сколько % образца имеет размер частиц меньше либо равно данного.
Гистограмма в координатах dQ3(x)=f(мкм) (правая шкала). Показывает количество образца с данным размером частиц.

Результаты исследований гранулометрии песка, при работе ударно-шаровой мельницы с выдачей продукта помола на проход (открытая схема) следующие:

Таблица 3. Гранулометрический состав : %- ное содержание частиц определенного размера природного песка

2.3 %
 7.0 %
10.2 %
12.6 %
14.6 %
22.3 %
 36.5 %
76.3 %
 95.8 %
100.0 %
<=
<=
<=
<=
<=
<=
<=
<=
<=
<=
1.000 мкм
2.000 мкм
3.000 мкм
4.000 мкм
5.000 мкм
10.000 мкм
20.000 мкм
50.000 мкм
100.000 мкм
200.000 мкм

Фиксирован размер частиц: Значения в таблице 3 читаются так: 95,8 % порошка меньше или равно 100 мкм.

 Таблица 4. Гранулометрический состав : размер частиц в %- ном содержании

0.1 %
 1.0 %
30.0 %
40.0 %
50.0 %
65.0 %
 70.0 %
80.0 %
 90.0 %
100.0 %
<=
<=
<=
<=
<=
<=
<=
<=
<=
<=
0.399 мкм
0.729 мкм
15.591 мкм
22.245 мкм
28.243 мкм
38.079 мкм
42.404 мкм
56.641 мкм
81.573 мкм
146.506 мкм

В таблице 4, в отличие от таблицы 3, фиксирован процент содержания частиц. Значения читаются так: 146,506 мкм - 100 %, то есть частиц, размером меньше или равно 146,506 мкм в порошке содержится 100 %.

Графически данные таблиц 3 и 4представлены на рис. 2.

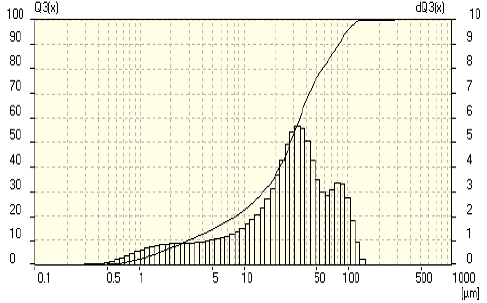

Рис. 2. Интегральная кривая и гистограмма : Интегральная кривая в координатах Q3(x)=f(мкм) (левая шкала).
Каждая точка на кривой показывает, сколько % образца имеет размер частиц меньше либо равно данного.
Гистограмма в координатах dQ3(x)=f(мкм) (правая шкала). Показывает количество образца с данным размером частиц.

Результаты исследований гранулометрии песка, при работе ударно-шаровой мельницы с возвратом крупки на домол (замкнутая схема) следующие:

Таблица 5 – Гранулометрический состав : %- ное содержание частиц определенного размера природного песка

5.4 %
 14.9 %
21.2 %
25.6 %
29.0 %
42.5 %
 66.6 %
97.4 %
100.0 %
100.0 %
<=
<=
<=
<=
<=
<=
<=
<=
<=
<=
1.000 мкм
2.000 мкм
3.000 мкм
4.000 мкм
5.000 мкм
10.000 мкм
20.000 мкм
50.000 мкм
100.000 мкм
200.000 мкм

Фиксирован размер частиц: Значения в таблице 5 читаются так: 97,4 % порошка меньше или равно 50 мкм.

Таблица 6 – Гранулометрический состав : размер частиц в %- ном содержании

 1.0 %
30.0 %
40.0 %
50.0 %
65.0 %
 70.0 %
80.0 %
 90.0 %
100.0 %
<=
<=
<=
<=
<=
<=
<=
<=
<=
0.520 мкм
5.325 мкм
9.043 мкм
12.904 мкм
19.260 мкм
21.699 мкм
27.447 мкм
35.893 мкм
93.912 мкм

В таблице 6, в отличие от таблицы 5, фиксирован процент содержания частиц. Значения читаются так: 93,912 мкм - 100 %, то есть частиц, размером меньше или равно 93,912 мкм в порошке содержится 100 %.
Графически данные таблиц 5 и 6 представлены на рис. 3

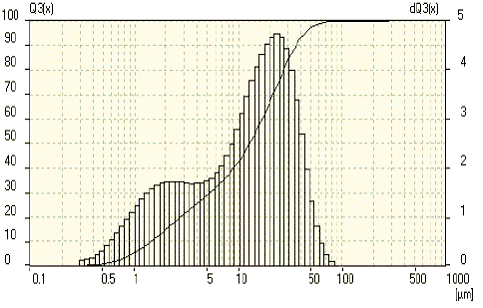

Рис. 3. Интегральная кривая и гистограмма : Интегральная кривая в координатах Q3(x)=f(мкм) (левая шкала).
Каждая точка на кривой показывает, сколько % образца имеет размер частиц меньше либо равно данного.
Гистограмма в координатах dQ3(x)=f(мкм) (правая шкала). Показывает количество образца с данным размером частиц.

Итог:

Согласно полученным результатам, исходный природный песок представлен частицами, с преобладающим размером 100 – 300 мкм.

При работе ударно-шаровой мельницы с выдачей продукта помола на проход (открытая схема) преобладающий размер частиц от 10 до 100 мкм, причем 80 % частиц порошка имеет размер менее 56.641 мкм.

При работе ударно-шаровой мельницы по замкнутой схеме помола, при возврате крупных частиц на домол, преобладающий размер частиц порошка составил 5-40 мкм. Причем, 90 % частиц порошка имеют размер частиц менее 35.893 мкм.
