Отчет об исследованиях изменения гранулометрического состава природного песка до и после помола на ударно-центробежной шаровой мельнице-классификаторе (УЦШМК) «ТРИБОКИНЕТИКА-540» в режиме самоизмельчения

 материала по открытому циклу

В данном исследовании выбран режим измельчения материала в ударно-центробежной мельнице «ТРИБОКИНЕТИКА-540» свободным ударом, когда частицы разгоняются ротором-ускорителем, выбрасываются в пространство помольной камеры и разрушаются при ударе об отражательные плиты статора. То есть, обрабатываемый материал измельчает сам себя, без шаровой загрузки. При такой модели измельчения мелющими телами выступают крупные зерна песка, которые разбивают собой более мелкие.

Песок непрерывным потоком подается в центр ротора-ускорителя. После удара частицы, выносятся воздушным потоком из помольной камеры в сепаратор, где разделяются на фракцию готового продукта и более крупные частицы, требующие дальнейшего домола.

Результаты исследований исходного, крупного и тонкомолотого песка представлены ниже.

Оборудование для анализа полученного порошка:

Лазерный дифракционный микроанализатор для автоматического гранулометрического экспресс-анализа материала в сухом состоянии или в суспензии на основе дифракции сходящегося лазерного луча.

Результаты испытаний.

Исходный зерновой состав песка определен путем просева через сито 0,25 мм и исследования прошедшего материла на лазерном микроанализаторе.

Таблица 1. Гранулометрический состав : %- ное содержание частиц определенного размера природного песка

0.7 %
 1.9 %
3.1 %
4.0 %
4.9 %
8.0 %
 12.0 %
17.1 %
 24.1 %
80.5 %
<=
<=
<=
<=
<=
<=
<=
<=
<=
<=
1.000 мкм
2.000 мкм
3.000 мкм
4.000 мкм
5.000 мкм
10.000 мкм
20.000 мкм
50.000 мкм
100.000 мкм
200.000 мкм

Фиксирован размер частиц: Значения в таблице 1 читаются так: 80,5 % порошка меньше или равно 200 мкм.

Таблица 2. Гранулометрический состав : размер частиц в %- ном содержании

0.1 %
 1.0 %
30.0 %
40.0 %
50.0 %
65.0 %
 70.0 %
80.0 %
 90.0 %
100.0 %
<=
<=
<=
<=
<=
<=
<=
<=
<=
<=
0.448 мкм
1.233 мкм
116.006 мкм
134.245 мкм
149.477 мкм
171.922 мкм
179.804 мкм
199.018 мкм
225.858 мкм
284.959 мкм

В таблице 2, в отличие от таблицы 1, фиксирован процент содержания частиц. Значения читаются так: 284,959 мкм - 100 %, то есть частиц, размером меньше или равно 284,959 мкм в порошке содержится 100 %.

Графически данные таблиц 1 и 2 представлены на рис. 1.

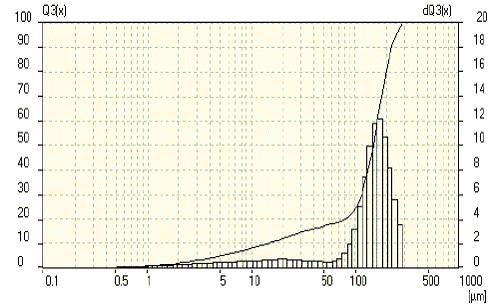

Рис. 1. Интегральная кривая и гистограмма : Интегральная кривая в координатах Q3(x)=f(мкм) (левая шкала).
Каждая точка на кривой показывает, сколько % образца имеет размер частиц меньше либо равно данного.
Гистограмма в координатах dQ3(x)=f(мкм) (правая шкала). Показывает количество образца с данным размером частиц.

Зерновой состав песка после сепаратора ударно-центробежной мельницы «ТРИБОКИНЕТИКА-540» – крупная фракция.

Таблица 3. Гранулометрический состав: %- ное содержание частиц определенного размера

1.2 %
 3.5 %
5.3 %
6.6 %
7.6 %
11.1 %
 16.8 %
35.4 %
 64.5 %
99.8 %
<=
<=
<=
<=
<=
<=
<=
<=
<=
<=
1.000 мкм
2.000 мкм
3.000 мкм
4.000 мкм
5.000 мкм
10.000 мкм
20.000 мкм
50.000 мкм
100.000 мкм
200.000 мкм

Фиксирован размер частиц: Значения в таблице 3 читаются так: 35,4 % порошка меньше или равно 50 мкм.

Таблица 4. Гранулометрический состав: размер частиц в %- ном содержании

0.1 %
 1.0 %
30.0 %
40.0 %
50.0 %
65.0 %
 70.0 %
80.0 %
 90.0 %
<=
<=
<=
<=
<=
<=
<=
<=
<=
0.421 мкм
0.902 мкм
39.113 мкм
64.786 мкм
83.812 мкм
100.484 мкм
105.841 мкм
117.763 мкм
135.112 мкм

В таблице 4, в отличие от таблицы 3, фиксирован процент содержания частиц. Значения читаются так: частиц, размером меньше или равно 135,112 мкм в порошке содержится 90 %.

Графически данные таблиц 3 и 4 представлены на рис. 2.

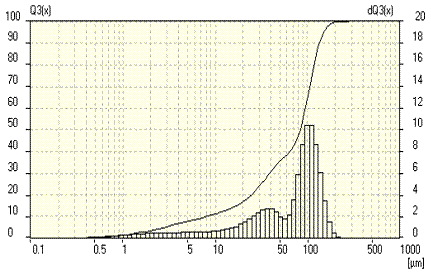

Рис. 2. Интегральная кривая и гистограмма: Интегральная кривая в координатах Q3(x)=f(мкм) (левая шкала).
Каждая точка на кривой показывает, сколько % образца имеет размер частиц меньше либо равно данного.
Гистограмма в координатах dQ3(x)=f(мкм) (правая шкала). Показывает количество образца с данным размером частиц.

Зерновой состав песка после сепаратора ударно-центробежной мельницы «ТРИБОКИНЕТИКА-540» – тонкая фракция.

Таблица 5. Гранулометрический состав: %- ное содержание частиц определенного размера

1.6 %
 5.6 %
9.2 %
12.6 %
15.6 %
26.7 %
 45.0 %
86.7 %
99.2 %
100.0 %
<=
<=
<=
<=
<=
<=
<=
<=
<=
<=
1.000 мкм
2.000 мкм
3.000 мкм
4.000 мкм
5.000 мкм
10.000 мкм
20.000 мкм
50.000 мкм
100.000 мкм
200.000 мкм

Фиксирован размер частиц: Значения в таблице 5 читаются так: 86,7 % порошка меньше или равно 50 мкм.

Таблица 6. Гранулометрический состав: размер частиц в %- ном содержании

0.1 %
 1.0 %
30.0 %
40.0 %
50.0 %
65.0 %
 70.0 %
80.0 %
 90.0 %
100.0 %
<=
<=
<=
<=
<=
<=
<=
<=
<=
<=
0.424 мкм
0.822 мкм
11.811 мкм
17.346 мкм
22.590 мкм
30.785 мкм
33.956 мкм
41.921 мкм
56.031 мкм
131.125 мкм

В таблице 6, в отличие от таблицы 5, фиксирован процент содержания частиц. Значения читаются так: частиц, размером меньше или равно 131,125 мкм в порошке содержится 100 %.

Графически данные таблиц 5 и 6 представлены на рис. 3.

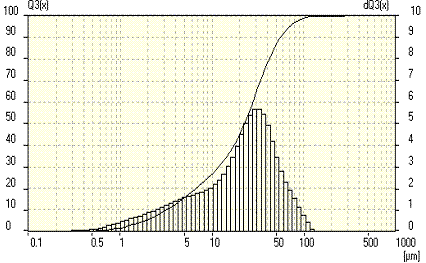

Рис. 3. Интегральная кривая и гистограмма: Интегральная кривая в координатах Q3(x)=f(мкм) (левая шкала).
Каждая точка на кривой показывает, сколько % образца имеет размер частиц меньше либо равно данного.
Гистограмма в координатах dQ3(x)=f(мкм) (правая шкала). Показывает количество образца с данным размером частиц.

Итог:

Согласно полученным результатам, исходный природный песок представлен частицами, с преобладающим размером 100 – 300 мкм.

Крупный продукт помола ударно-шаровой мельницы выданный через нижний штуцер сепаратора преимущественно представлен частицами от 50 до 135 мкм (40 % частиц порошка менее 64.786 мкм).

Тонкий продукт помола ударно-шаровой мельницы выданный через верхний штуцер сепаратора преимущественно представлен частицами от 5 до 50 мкм (90.0 % частиц порошка менее 56.031 мкм).

Граница разделения – размер частиц, для которого одинаковы массы частиц больше его в мелком и меньше его в крупном продуктах разделения составляет 2-50 мкм. Качество разделения - доля массы соответствующей фракции частиц крупнее (меньше) граничного размера в крупном (мелком) продуктах разделения – 80?99 % массы. Значения показателей действительны для исследуемого природного песка, для других материалов значения устанавливаются экспериментально.
