Отчет об исследованиях изменения гранулометрического состава андезита-базальта до и после помола на ударно-центробежной шаровой мельнице-классификаторе (УЦШМК) «ТРИБОКИНЕТИКА-540» в режиме самоизмельчения

 материала по замкнутому циклу

Режим измельчения материала в ударно-центробежной мельнице «ТРИБОКИНЕТИКА-540» свободным ударом, когда частицы разгоняются ротором-ускорителем, выбрасываются в пространство помольной камеры и разрушаются при ударе об отражательные плиты статора. То есть, обрабатываемый материал измельчает сам себя, без шаровой загрузки. Данный режим позволяет получать продукт более высокого качества с меньшим расходом энергии, но и делать это с минимальными затратами на обслуживание помольного агрегата.

Тонина помола изменялась изменением параметров работы воздушно-проходного классификатора.

Исследования изменения гранулометрического состава проводились при помоле эффузивной горной породы – андезито-базальта, исходной крупности 5-10мм.

Оборудование для анализа полученного порошка:

Лазерный дифракционный микроанализатор для автоматического гранулометрического экспресс-анализа материала в сухом состоянии или в суспензии на основе дифракции сходящегося лазерного луча.

Результаты испытаний.

Результаты исследований гранулометрии андезито-базальта, при работе ударно-шаровой мельницы с установкой направляющих лопаток воздушно-проходного классификатора под углом 30°.

Таблица 1. Гранулометрический состав: %- ное содержание частиц определенного размера андезито-базальта

3.0 %
 8.5 %
12.5 %
15.8 %
19.0 %
32.7 %
 57.6 %
99.5 %
 100.0 %
<=
<=
<=
<=
<=
<=
<=
<=
<=
1.000 мкм
2.000 мкм
3.000 мкм
4.000 мкм
5.000 мкм
10.000 мкм
20.000 мкм
50.000 мкм
100.000 мкм

Фиксирован размер частиц: Значения в таблице 1 читаются так: 99,5 % порошка меньше или равно 50 мкм.

Таблица 2. Гранулометрический состав : размер частиц в %- ном содержании

0.1 %
 1.0 %
30.0 %
40.0 %
50.0 %
65.0 %
 70.0 %
80.0 %
 90.0 %
100.0 %
<=
<=
<=
<=
<=
<=
<=
<=
<=
<=
0.344 мкм
0.633 мкм
8.912 мкм
13.019 мкм
17.046 мкм
22.920 мкм
24.941 мкм
29.463 мкм
35.342 мкм
54.012 мкм

В таблице 2, в отличие от таблицы 1, фиксирован процент содержания частиц. Значения читаются так: 54,012 мкм - 100 %, то есть частиц, размером меньше или равно 54,012 мкм в порошке содержится 100 %.

Графически данные таблиц 1 и 2 представлены на рис. 1.

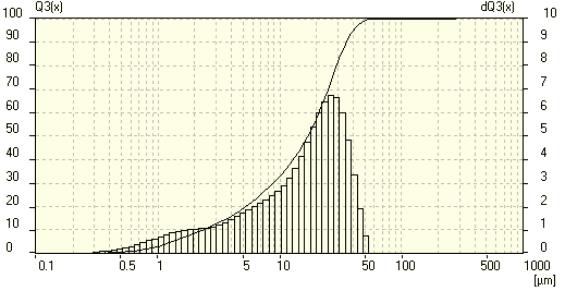

Рис. 1. Интегральная кривая и гистограмма : Интегральная кривая в координатах Q3(x)=f(мкм) (левая шкала).
Каждая точка на кривой показывает, сколько % образца имеет размер частиц меньше либо равно данного.
Гистограмма в координатах dQ3(x)=f(мкм) (правая шкала). Показывает количество образца с данным размером частиц

Результаты исследований гранулометрии андезито-базальта, при работе ударно-шаровой мельницы с установкой направляющих лопаток воздушно-проходного классификатора под углом 45°.

Таблица 3. Гранулометрический состав: %- ное содержание частиц определенного размера андезито-базальта

5.9 %
 18.9 %
30.4 %
40.7 %
49.8 %
79.7 %
97.8 %
100.0 %
<=
<=
<=
<=
<=
<=
<=
<=
1.000 мкм
2.000 мкм
3.000 мкм
4.000 мкм
5.000 мкм
10.000 мкм
20.000 мкм
50.000 мкм

Фиксирован размер частиц: Значения в таблице 1 читаются так: 97,8 % порошка меньше или равно 20 мкм.

Таблица 4. Гранулометрический состав : размер частиц в %- ном содержании

0.1 %
 1.0 %
30.0 %
40.0 %
50.0 %
65.0 %
 70.0 %
80.0 %
 90.0 %
100.0 %
<=
<=
<=
<=
<=
<=
<=
<=
<=
<=
0.331 мкм
0.537 мкм
2.965 мкм
3.933 мкм
5.020 мкм
7.048 мкм
7.902 мкм
10.081 мкм
13.611 мкм
30.993 мкм

В таблице 4, в отличие от таблицы 3, фиксирован процент содержания частиц. Значения читаются так: 30,993 мкм - 100 %, то есть частиц, размером меньше или равно 30,993 мкм в порошке содержится 100 %.

Графически данные таблиц 3 и 4 представлены на рис. 2.

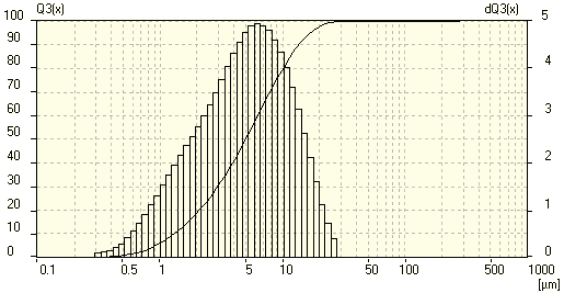

Рис. 2. Интегральная кривая и гистограмма: Интегральная кривая в координатах Q3(x)=f(мкм) (левая шкала).
Каждая точка на кривой показывает, сколько % образца имеет размер частиц меньше либо равно данного.
Гистограмма в координатах dQ3(x)=f(мкм) (правая шкала). Показывает количество образца с данным размером частиц

Вывод:

Тонкость помола измельчаемого материала регулируется изменением положения направляющих лопаток воздушно-проходного классификатора. Основная масса порошка составляет менее 50 мкм.
