Отчет об исследованиях изменения гранулометрического состава мраморного песка до и после помола на ударно-центробежной шаровой мельнице-классификаторе (УЦШМК) «ТРИБОКИНЕТИКА-1000» в режиме самоизмельчения материала по замкнутому циклу

Ударно-центробежная шаровая мельница классификатор «ТРИБОКИНЕТИКА-1000» оборудование тонкого и сверхтонкого помола. Разрушение частиц происходит при ударе об отражательные плиты статора. Кинетическая энергия частицам сообщается вращающимся вокруг горизонтальной оси ротором-ускорителем.

Экономичность измельчения, достигается за счет непрерывной сепарации материала воздушно-центробежным классификатором «СЕЛЕКТОР-500/1500». Сепарация обрабатываемого материала реализуется по принципу динамического разделения частиц на основе взаимодействия центробежных сил и давления воздушного потока. Крупность продукта разделения регулируется непосредственно в процессе работы классификатора за счет изменения частоты вращения разгонного ротора.

Исследования по изменению гранулометрического состава мраморного песка проводили при помоле на УЦШМК «ТРИБОКИНЕТИКА-1000» с непрерывной сепарацией воздушно центробежным классификатором «СЕЛЕКТОР-500/1500». Режимы частоты вращения разгонного ротора ВЦ классификатора: 600, 1200 об/мин.

Исходный гранулометрический состав приведен в таблице 1; 2. Влажность мраморного песка не превышала 1 %.

Оборудование для анализа порошка мраморного песка:

Лазерный дифракционный микроанализатор для автоматического гранулометрического экспресс-анализа материала в сухом состоянии или в суспензии на основе дифракции сходящегося лазерного луча.

Таблица 1. Гранулометрический состав исходного мраморного песка: %- ное содержание частиц определенного размера

2.43 %
4.72 %
6.16 %
7.40 %
8.66 %
16.68 %
37.49 %
75.21 %
89.50 %
96.02 %
98.19 %
99.25 %
<=
<=
<=
<=
<=
<=
<=
<=
<=
<=
<=
<=
1.000 мкм
2.000 мкм
3.000 мкм
4.000 мкм
5.000 мкм
10.000 мкм
20.000 мкм
50.000 мкм
100.000 мкм
200.000 мкм
300.000 мкм
400.000 мкм

Фиксирован размер частиц: Значения в таблице 1 читаются так: 99,25 % порошка меньше или равно 400 мкм

Таблица 2. Гранулометрический состав исходного мраморного песка: размер частиц в %- ном содержании

5.0 %
10.0 %
30.0 %
40.0 %
50.0 %
60.0 %
70.0 %
80.0 %
90.0 %
99.0 %
<=
<=
<=
<=
<=
<=
<=
<=
<=
<=
2.17 мкм
6.00 мкм
16.43 мкм
21.23 мкм
26.62 мкм
33.23 мкм
42.59 мкм
59.64 мкм
103.49 мкм
369.86 мкм

В таблице 2, в отличие от таблицы 1, фиксирован процент содержания частиц. Значения читаются так: частиц, размером меньше или равно 369,86 мкм в порошке содержится 100 %.

Графически данные таблиц 1 и 2 представлены на рис. 1.

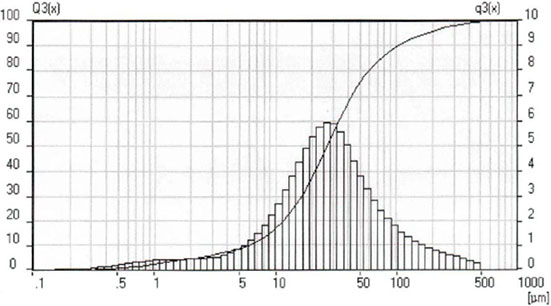

Рис. 1. Интегральная кривая и гистограмма:
Интегральная кривая в координатах Q3(x)=f(мкм) (левая шкала). Каждая точка на кривой показывает,
сколько % образца имеет размер частиц меньше либо равно данного. Гистограмма в координатах
dQ3(x)=f(мкм) (правая шкала). Показывает количество образца с данным размером частиц

Результаты исследования гранулометрического состава мраморного песка после помола на ударно-центробежной шаровой мельнице-классификаторе (УЦШМК) «ТРИБОКИНЕТИКА-1000» при настройке частоты вращения разгонного ротора ВЦ классификатора «СЕЛЕКТОР-500/1500» 600 об/мин представлены в таблице 3,4.

Таблица 3. Гранулометрический состав молотого мраморного песка: %- ное содержание частиц определенного размера

5.28 %
10.77 %
14.48 %
17.42 %
20.02 %
31.96 %
52.86 %
87.73 %
97.42 %
99.33 %
100.0 %
<=
<=
<=
<=
<=
<=
<=
<=
<=
<=
<=
1.000 мкм
2.000 мкм
3.000 мкм
4.000 мкм
5.000 мкм
10.000 мкм
20.000 мкм
50.000 мкм
80.000 мкм
100.000 мкм
200.000 мкм

Фиксирован размер частиц: Значения в таблице 3 читаются так: 97,42 % порошка меньше или равно 80 мкм

Таблица 4. Гранулометрический состав молотого мраморного песка: размер частиц в %- ном содержании

15.0 %
20.0 %
30.0 %
40.0 %
50.0 %
60.0 %
70.0 %
80.0 %
90.0 %
99.0 %
<=
<=
<=
<=
<=
<=
<=
<=
<=
<=
3.16 мкм
4.99 мкм
9.16 мкм
13.57 мкм
18.47 мкм
24.11 мкм
30.85 мкм
39.68 мкм
54.02 мкм
95.07 мкм

В таблице 4, в отличие от таблицы 3, фиксирован процент содержания частиц. Значения читаются так: частиц, размером меньше или равно 95,07 мкм в порошке содержится 99 %.

Графически данные таблиц 3 и 4 представлены на рис. 2.

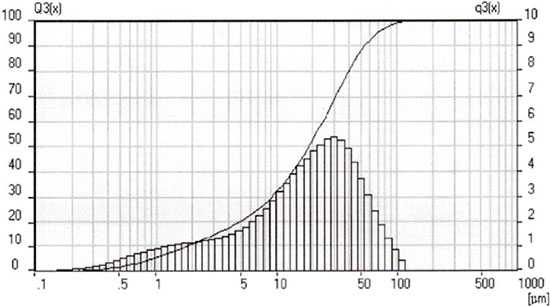

Рис. 2. Интегральная кривая и гистограмма

Результаты исследования гранулометрического состава мраморного песка после помола на ударно-центробежной шаровой мельнице-классификаторе (УЦШМК) «ТРИБОКИНЕТИКА-1000» при настройке частоты вращения разгонного ротора ВЦ классификатора «СЕЛЕКТОР-500/1500» 1200 об/мин представлены в таблице 5,6.

Таблица 5. Гранулометрический состав молотого мраморного песка: %- ное содержание частиц определенного размера

6.11 %
12.67 %
16.80 %
19.81 %
22.40 %
38.51 %
72.28 %
99.98 %
100.0 %
<=
<=
<=
<=
<=
<=
<=
<=
<=
1.000 мкм
2.000 мкм
3.000 мкм
4.000 мкм
5.000 мкм
10.000 мкм
20.000 мкм
50.000 мкм
80.000 мкм

Фиксирован размер частиц: Значения в таблице 5 читаются так: 99,98 % порошка меньше или равно 50 мкм

Таблица 6. Гранулометрический состав молотого мраморного песка: размер частиц в %- ном содержании

15.0 %
20.0 %
30.0 %
40.0 %
50.0 %
60.0 %
70.0 %
80.0 %
90.0 %
99.0 %
<=
<=
<=
<=
<=
<=
<=
<=
<=
<=
2.52 мкм
4.07 мкм
7.67 мкм
10.37 мкм
12.78 мкм
15.29 мкм
18.18 мкм
21.84 мкм
27.78 мкм
42.12 мкм

В таблице 6, в отличие от таблицы 5, фиксирован процент содержания частиц. Значения читаются так: частиц, размером меньше или равно 42,12 мкм в порошке содержится 99 %.

Графически данные таблиц 5 и 6 представлены на рис. 3.

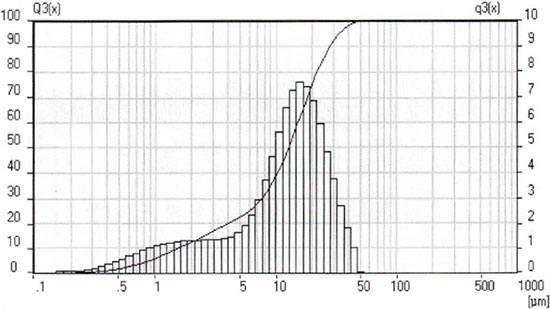

Рис. 3. Интегральная кривая и гистограмма

Вывод:

  1. Крупность измельчаемого мраморного песка регулируется непосредственно в процессе помола за счет изменения частоты вращения разгонного ротора классификатора.
  2. По результатам испытаний мраморный тонкомолотый порошок соответствует марки МКФ 100 и МКФ 40.
