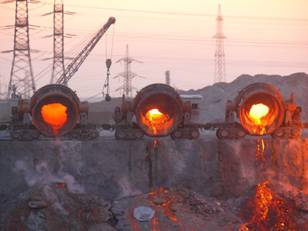

Рис. 1 - Шлаковый карьер. |
Шлаки - основная масса отходов металлургических процессов. Шлаки образуются в результате спекания отдельных частиц на колосниковой решетке при температуре свыше 1000°С или при охлаждении расплавленной минеральной части топлива при температуре более 1300°С.
Металлургические шлаки подразделяют на шлаки черной и цветной металлургии. В зависимости от характера процесса и типа печей шлаки черной металлургии делят на следующие виды: доменные – наибольший выход, сталеплавильные (мартеновские, конвертерные, бессемеровские и томасовские, электроплавильные); производства ферросплавов и ваграночные – количество сравнительно невелико. Выход шлаков в цветной металлургии зависит от содержания извлекаемого металла в исходной шихте.
В связи с интенсификацией процессов сжигания твердого топлива и переходом к использованию в тепловой энергетике многозольных видов углей и сланцев перспективно применение топок с жидким шлакоудалением. Продуктами жидкого шлакоудаления из энергетических топок являются топливные гранулированные шлаки, образуемые в результате быстрого охлаждения водой минерального расплава. Жидкое шлакоудаление обеспечивается подогревом воздуха до температуры около 700°С или снижением температуры плавления минеральной части топлива при добавке к ней флюса.
Шлак удаляют гидравлическим или сухим способом. При гидравлическом способе, имеющем пока большее распространение, золы и шлаки смешиваются.
Гранулированные шлаки представляют собой механическую смесь зерен размером 0,14-20 мм. Химический состав шлаков, может изменяться в широком диапазоне - от сверхкислых (М0<0,1) до основных (М0>1). Многие топливные шлаки характеризуются значительным количеством (20 % и более) оксидов железа, содержащихся преимущественно в закисной форме. Содержание стекловидной фазы составляет 85-98%, у основных шлаков оно может быть значительно ниже. В кристаллической фазе возможно наличие муллита, геленита, псевдоволластонита, двухкальциевого силиката и других минералов.
Химический состав гранулированных шлаков, полученных из одного и того же топлива, но с применением различных способов удаления, несколько различается. В топках топливо сжигают в условиях избытка воздуха, т. е. в слабо окислительной среде, в результате чего в кусковых шлаках образуются соединения трехвалентного железа. При жидком шлакоудалении ион Fе3+ восстанавливается до Fе2+ вследствие непосредственного взаимодействия Fе2O3 с углеродом.
Содержание кислых стеклообразующих оксидов (SiO2 + Аl2O3) в гранулированных шлаках находится обычно в пределах 70-85%. Только шлаки из угля Канско-Ачинского бассейна являются слабокислыми (М0 = 0,6-0,9), а шлаки из сланцев - основными (М0>1).
Гранулированные шлаки устойчивы к силикатному и железистому распаду, не вступают в реакцию с оксидами щелочных металлов в цементе, несмотря на наличие в них значительного количества аморфного SiO2.
Растворимый кремнезем предопределяет пуццолановый характер взаимодействия шлаковых зерен с цементным камнем. Реакционная способность повышается с увеличением количества СаО в стеклофазе и снижается при увеличении количества Fе2O3.
Непосредственное влияние на гидравлическую активность шлаков имеет их фазовый состав. Структура зерен шлака зависит от условий охлаждения. Так, шлаковые зерна, полученные при непосредственном попадании расплава в воду, т. е. при отсутствии условий кристаллизации, состоят из однородного алюможелезистосиликатного стекла. В воздушных условиях шлаковый расплав характеризуется более медленным режимом охлаждения, что способствует образованию зародышей кристаллов, вследствие чего структура шлака отличается закристаллизованностью.
Гранулированные шлаки от сжигания углей с низкокальциевой минеральной частью относятся к труднокристаллизующимся даже при относительно медленном охлаждении, содержат не более 10-15 % кристаллических компонентов.
Физико-механические характеристики шлака, его структура зависят от вида сжигаемого топлива и способа его удаления. Среди общей массы шлака можно выделить плотные и пористые зерна с различным количеством открытых и закрытых пор. Средняя плотность таких зерен может колебаться от 2,6 до 1,5 г/см3, в редких случаях встречаются зерна со средней плотностью до 1 г/см3. Истинная плотность шлака в основном 2,3-2,7 г/см3, насыпная находится в пределах 1100-1700 кг/м3.
Меньшая механическая прочность гранулированных шлаков по сравнению с отвальными объясняет их улучшенную размалываемость. На тонкое измельчение гранулируемых шлаков требуется в 1,3-1,5 раза меньше энергии, чем на измельчение отвальных шлаков.
