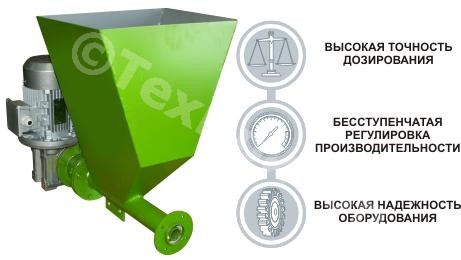

Бункерный микродозатор малых добавок «БМД-48»
Одним из процессов, определяющих эффективность производства сухих смесей, является дозирование компонентов, поскольку без обеспечения точной подачи малых химических добавок в основной материал невозможно получить конечный продукт высокого качества. Современная технология производства многокомпонентных смесей требует использования высокоточных дозаторов, предназначенных для ввода малых добавок в непрерывном режиме. Поточные линии производства многокомпонентных сухих смесей и порошкообразных материалов могут оснащаться дозаторами малых добавок, предназначенных для высокоточной подачи в непрерывном режиме широкого спектра сыпучих материалов.
Бункерный микродозатор БМД 48 предназначен для объемного дозирования сухих сыпучих, пылевидных и порошкообразных материалов с максимальным размером частиц до 1 мм включительно. Во время работы микродозатора количество подаваемого материала может быть плавно изменено. Электронный преобразователь частоты электрического тока позволяет регулировать производительность микродозатора путем изменения оборотов дозирующего винта.
Использование микродозатора возможно и как полностью самостоятельного агрегата, так и в совокупности с другими дозирующими устройствами, решающими задачу, сложного многокомпонентного дозирования в различных технологических процессах.
Принцип работы и устройство микродозатора БМД 48
Бункерный микродозатор объемного дозирования состоит из следующих узлов и деталей:
- Корпуса дозирующего винта, на который установлен расходный бункер материала. Корпус дозирующего винта имеет присоединительный фланец служащие для присоединения агрегата к смесителю.
- Расходного бункера, который установлен на корпусе дозирующего винта (рабочий объем 48 литров) и служит для размещения дозируемого материала. Расходный бункер микродозатора по мере освобождения должен периодически пополняться любым способом.
- Дозирующего винт с лопастями полного профиля и пологим шагом витков.
- Подшипникового узла.
- Червячного одноступенчатого мотор - редуктора модели MU (XC).
- Монтажной пластины с отверстиями, служащей для установки, поддерживающей стойки (поддерживающая стойка не входит в комплект поставки микродозатора).
- Пульта управления работой микродозатора.
Материал, предназначенный для дозирования, подается в расходный бункер агрегата. Подающий винт захватывает материал из бункера и подает его в сторону противоположную приводу. Производительность микродозатора может изменяться в широких пределах благодаря возможности регулировки частоты вращения дозирующего винта. Изменение оборотов дозирующего винта осуществляется путем изменения частоты электрического тока посредством частотного преобразователя.
Бункерный микродозатор может встраиваться в модульный помольный комплекс «МОЛОТ-ДР» для введения в процессе помола модифицирующих добавок от 0,5% от массы основного продукта. В этом случае измельчитель - дезинтегратор «ГОРИЗОНТ»® используется в качестве смесителя сухих смесей. При активации цементного вяжущего существует возможность в сухом виде вмешивать двуводный гипс и суперпластификатор для повышения вяжущих свойств данного материала. Это позволяет вывести данный технологический процесс на более качественный уровень.
Преимущества микродозатора БМД 48
- Высокая точность дозирования
- Простота обслуживания агрегата
- Высокая универсальность, возможность работы с различными сыпучими материалами
Комплект поставки микродозатора
- Бункерный микродозатор малых добавок БМД 48
- Технический паспорт. Руководство по эксплуатации
- Пульт управления микродозатором с электронным регулятором частоты электрического тока
- Технический паспорт. Руководство по эксплуатации электронного регулятора частоты электрического тока
Некоторые технические и эксплуатационные особенности микродозатора
- Удобная настройка микродозатора;
- Широкие возможности по встраиванию в технологические линии;
- Возможна как равномерная непрерывная подача необходимого количества добавок в смеситель, так и цикличная подача регулируемыми порциями в выбранных интервалах времени;
- Используется дозировочный винт подачи продукта;
- Импортный частотный преобразователь от известного мирового производителя электронных устройств HF Electronics Co. Ltd;
Технические характеристики*
| № п/п |
Наименование показателей | Единицы измерения | Значение показателей |
| 1. | Количество дозирующих винтов | шт. | 1 |
| 2. | Потребляемая мощность | кВт | 0.75 |
| 3. | Напряжение питающей сети | Вт | 380 |
| 4. | Производительность | гр/мин | 195-970 |
| 5. | Диаметр дозирующего винта | мм | 60 |
| 6. | Частота электрического тока | Гц | 10-50 |
| 7. | Количество бункеров | шт. | 1 |
| 8. | Количество выходов измельченного материала | шт. | 1 (2) |
| 9. | Категория размещения по ГОСТ 15150 | °С | 2. от - 5 до + 40 |
| 10. | Допустимый максимальный размер кусков дозируемого материала, не более | мм | 1 |
| 11. | Плотность дозируемого материала, не более | кг/м3 | 3000 |
| 12. | Номинальные габаритные размеры (LхBхH) | мм | 820х410х575 |
| 13. | Масса | кг | 39.5 |
* По желанию заказчика микродозатор может быть изготовлен с измененными параметрами
